De-12
MS-7235 Mainboard

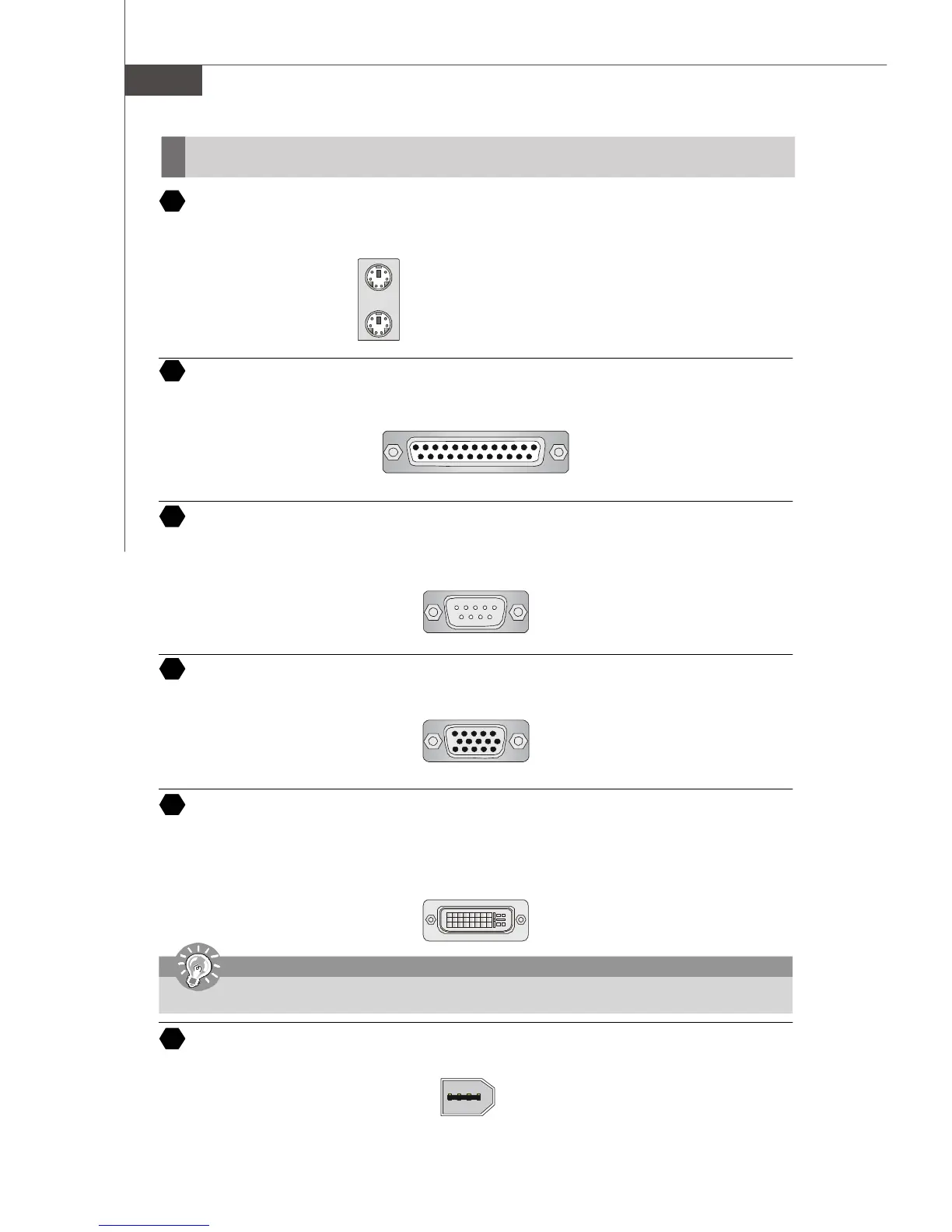

Hinteres Anschlusspaneel
Maus-/Tastaturanschluss
Das Mainboard verfügt über einen Standard PS/2
®
Maus/Tastatur Mini DIN Anschluss um eine PS/2
®
Maus/Tastatur
anzuschliessen. Sie k önnen hier direkt eine PS/2
®
Maus/Tastatur anschliessen. Die Lage und Pinbelegung sind wie folgt:
IEEE 1394 Port
Dass hintere Anschlusspaneel verfügt über einen IEEE 1394 Port.
PS/2 Mausanschluss (Grün/ 6-Pin Buchse)
PS/2 Tastaturanschluss (Lila/ 6-Pin Buchse)
Parallele Schnittstelle
Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als
Extended Capabilities Parallel Port (ECP) betrieben werden kann.
Serielle Schnittstelle
Bei der Seriellen Schnittstelle handelt es sich um eine 16550A Hochgeschwindigkeitskommunikationsschnittstelle, die 16
Bytes FIFOs sendet/empfängt. An den Stecker können Sie direkt eine Serielle Maus oder ein anderes Serielles Gerät
anschließen.
(9-Pin DIN Steckeranschluss)
13 1
1425
(25-Pin Centronics Anschlussbuchse)
1 5
6 9
VGA Anschluss
Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.
(15-Pin DIN Buchse)
Digitaler Bildschirmanschluss
Das Mainboard verfügt über einen DVI (Digital Visual Interface) Anschluss, mit dem Sie einen LCD Monitor verbinden
können. Der DVI Anschluss stellt eine digitale Hochgeschwindigkeitsverbindung zwischem dem Computer und dem
Bildschirm her. Um einen LCD Monitor anzuschließen, verbinden Sie dessen Stecker einfach mit dem DVI Anschluss des
Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß mit dem Monitor verbunden ist.
(Weitere Informationen k önnen Sie dem Handbuch Ihres Monitors entnehmen.)
8
15
1115
29
30
33
32
31
34
wichtig
Bitte beachten Sie, dass dieser DVI Anschluss keinen D-Sub Anschluss über einen DVI Konverter zulässt.
