De-6
MS-7235 Mainboard

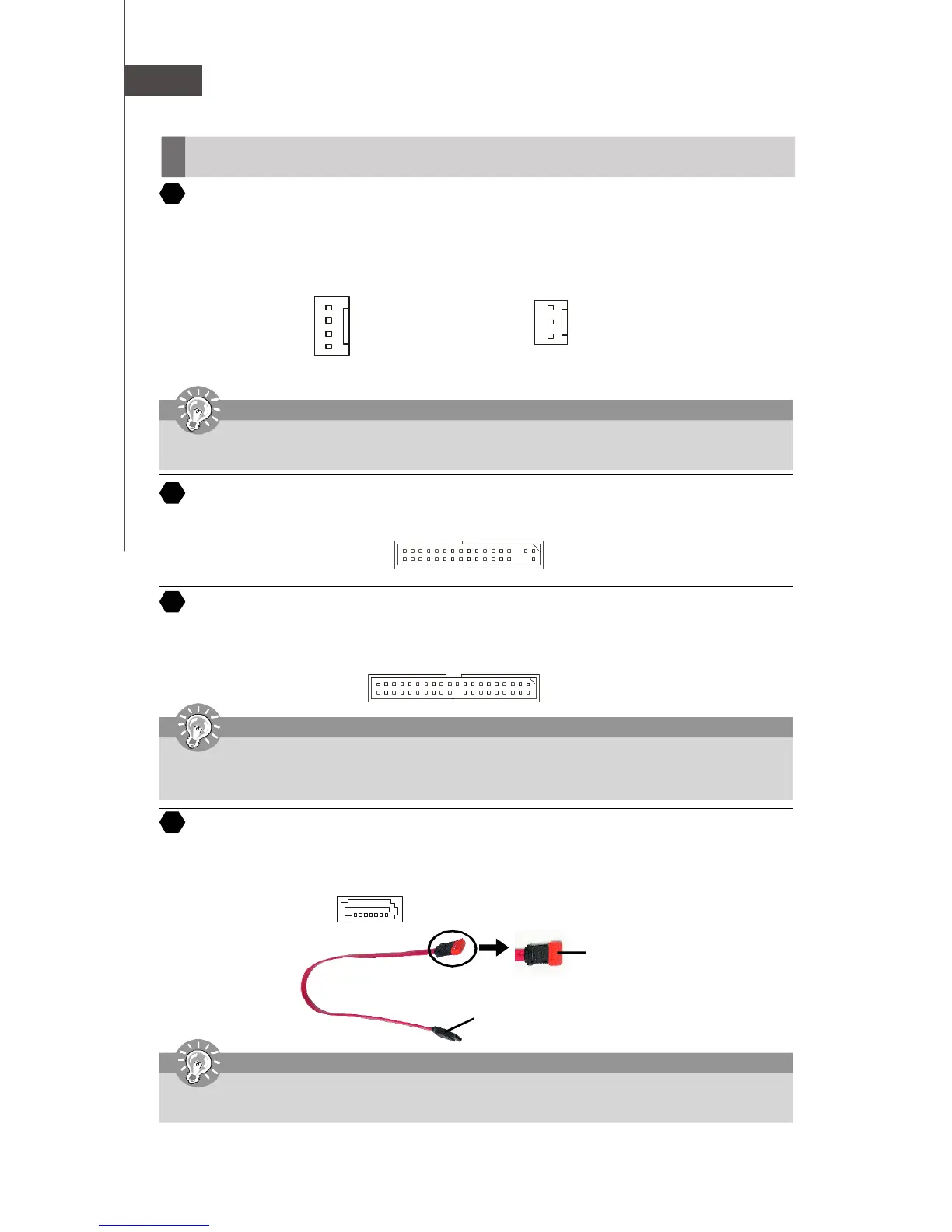

Anschlüsse, Steckbrücken und Slots
Anschluss des Diskettenlaufwerks (FDD connector)
Das Mainboard verfügt über einen Standardanschluss f ür Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder
2,88 MB Kapazität.
ATA Festplattenanschluss (IDE connector)
Ein IDE Anschluss kann ein Master- und ein Slave- Laufwerk verwalten. Sie können hier Festplatten, CD-ROMs oder
andere Geräte anschließen. Die Ultra ATA100 Schnittestelle beschleunigt die Datenübertragung zwischen dem Computer
und der Festplatte auf bis zu 100 Megabyte (MB) pro Sekunde.
Serial ATA Anschluss
Der SATA Anschluss unterstützt Serial ATA mit Datenübertragungsraten von 150MB/s und ist ORANGE. Der SATA II
Anschluss unterstützt Serial ATA mit Datenübertragungsraten von 300MB/s und ist LILA/BLAU. An jeden Serial ATA
Anschluss kann eine Festplatte angeschlossen werden.
SATA Anschluss (Orange)
SATAII Anschluss (Lila/Blau)
Serial ATA Kabel
Nehmen Sie die Staubschutzkappe
ab und stellen Sie die Verbindung
mit den Festplatten her
Verbindung zu den Serial ATA
Ports
5
6
7
wichtig
wichtig
wichtig
Verbinden Sie zwei Laufwerke über ein Kabel, m ü ssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem
Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der Dokumentation
der Festplatte, die der Festplattenhersteller zur Verfügung stellt.
Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der
Datenübertragung f ü hrt.
Stromanschlüsse für Lüfter
Die Anschlüsseunterstützen aktive Systemlüfter mit + 12V. Der Anschluss CPU FAN (Prozessorlüfter) unterstützt die
Smart FAN Funktionalität. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der
positive Pol ist, und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden
werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen
speziellen Lü fter mit Tacho, um die Vorteile der Steuerung des CPU Lü fters zu nutzen.
4
Für den Anschluss CPUFAN1 sind sowohl Lüfter/Kühlkörperkombinationen mit 3 als auch mit 4 Pins verfügbar. Bitte
denken Sie daran, dass nur solche mit 4 Pins auch die Smart Fan Funktionalität unterstützen.
SENSOR or NC
+12V
GND
SENSOR
+12V
GND
Control
CPU FAN
(Lüfter)
SYS FAN/ NB FAN/ POWER FAN (System-,
Northbridge- und Netzteillüfter)
