MSI MS-7235 - Page 31

De-7
Installationsanleitung
Deutsch

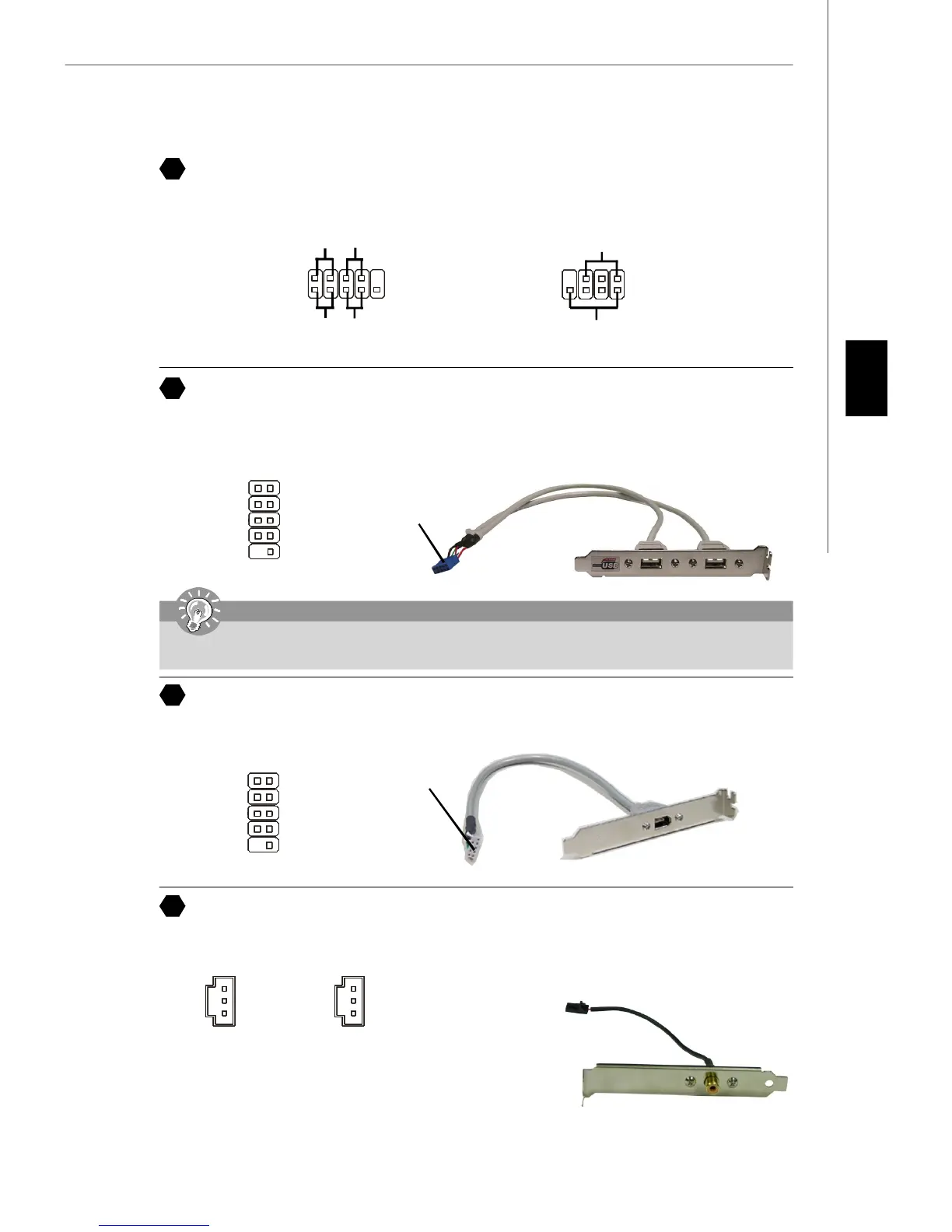

SPDIF- Ein-/ SPDIF- Ausgang
Diese Zwei Anschlüsse dienen zum Anschluss einer SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle zur
digitalen Übertragung von Audiodaten.
Verbindung zum SPDIF
Ein-/Ausgang
SPDIF Slotblech (Optional)
Frontpaneel Anschlüsse
Diese zwei Anschlüsse fü r das Frontpaneel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt
die Anforderungen des “Intel Front Panel I/O Connectivity Design Guide“.
1
2
9
10
Fest-
platten
LED
Reset-
schalter
System
LED
System-
schalter
JFP1
JFP2
7
8
System LED
Laut-
sprecher
1
2
USB 2.0 Vorderanschluss (Gelb)
Die USB 2.0 Technologie erhöht den Datendurchsatz auf maximal 480Mbps, 40 mal schneller als USB 1.1, und ist bestens
geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke,
Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.
10
USBOC
1 2
VCC
USB0-
USB0+
GND
Key (no pin)
VCC
USB1-
USB1+
GND
9
IEEE 1394 Anschlüsse (Grün)
Das Mainboard verfügt über einen 1394 Stiftblock, der den Anschluss von IEEE1394 Ports über ein externes IEEE1394
Slotblech ermöglicht.
1 2
9 10
TPA+
Ground
TPB+
Cable power
Key (no pin)
TPA-
Ground
TPB-
Cable power
Ground
Verbindung zum 1394
Anschluss (vertau-
schungssicher)
IEEE1394 Slotblech
(Optional)
Verbindung zur USB
Stiftleiste
USB 2.0 Slotblech
(Optional)
SPDIF_In
(Eingang)
VCC
SPDIF_in
GND
SPDIF_Out
(Ausgang)
VCC
SPDIF_out
GND
8
9
10
11
wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt
verbinden m ü ssen, ansonsten kann es zu Schäden kommen.
