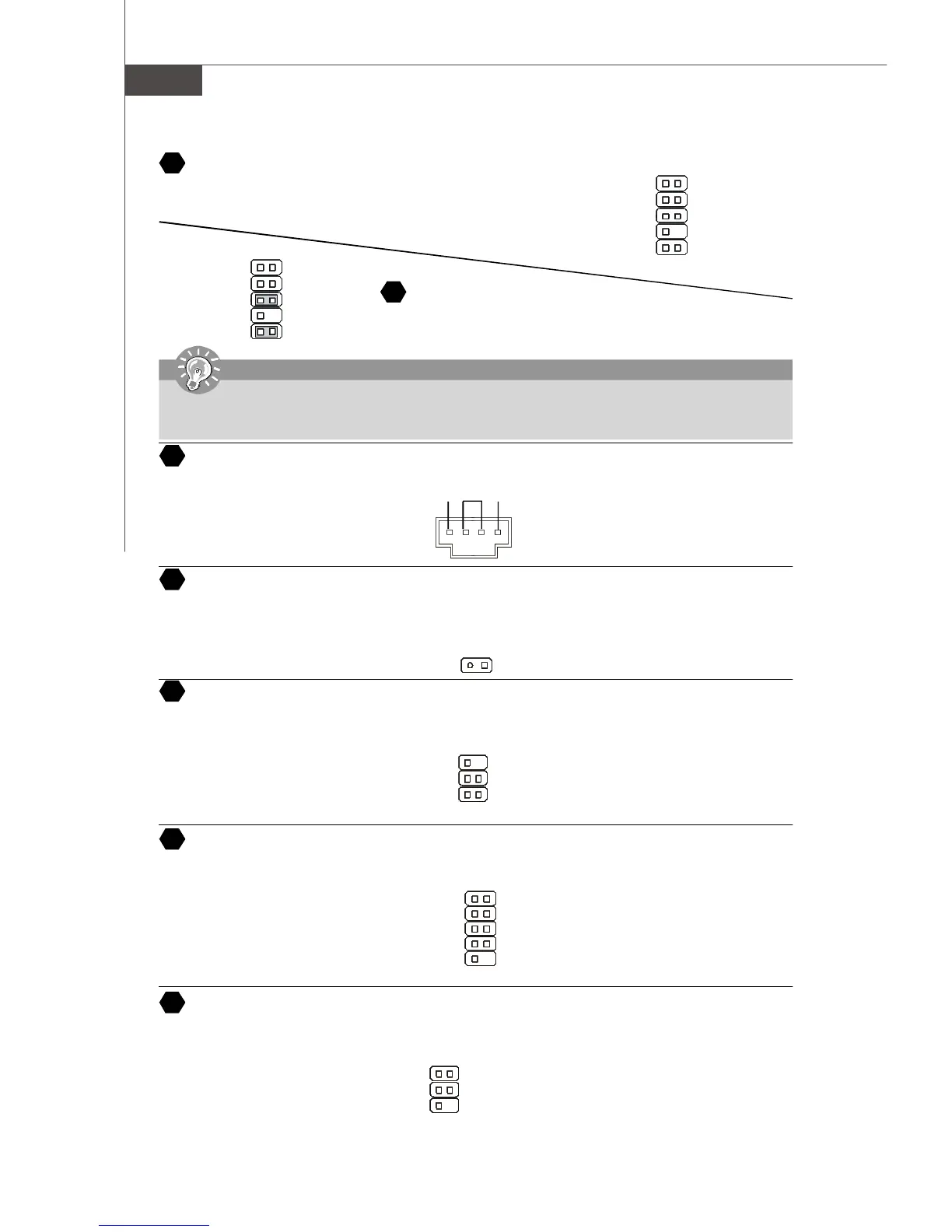

De-8
MS-7235 Mainboard
Audioanschluss des Frontpaneels
Der Audio Vorderanschluss ermöglicht den Anschluss von Audioein- und -
ausgängen eines Frontpaneels. Der Anschluss entspricht den Richtlinien des
Intel
®
Front Panel I/O Connectivity Design Guide.
CD- Eingang
Hier kann das Audiokabel des CD-ROM Laufwerkes angeschlossen werden.
12
910
port1 _L
port1 _R
port2_R
Sense_Send
port2_L
Ground
Presence#
Sense1_Return
Key
Sense2_Return
Gehäusekontaktschalter:
Dieser Anschluss wird mit einem 2-poligen Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter
geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu
löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.
IrDA Infrarotmodul Stifleiste
Gestattet zu jeder Zeit den Anschluss eines Infrarotmoduls. Sie müssen im BIOS die notwendigen Einstellungen vornehmen,
um die IR Funktion nutzen zu können. Der Anschluss erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity
Design Guide.
Serielle Schnittstelle ausgeführt als Stiftleiste
Das Mainboard bietet eine 9-Pin Stiftleiste zum Anschluss eines externen Seriellen Anschluss via Slotblech.
1
CINTRU
2
Ground
1
5
6
DCD
SIN
SOUT
DTR
Ground
DSR
RTS
CTS
RI (9)
TV- Ausgang
Der TV- Ausgang dient zum Anschluss eines Slotbleches mit TV- Ausgang. Das Slotblech bietet mehrere Arten von TV
Ausgängen. W ä hlen Sie einen geeigneten, um ein Fernsehgerät anzuschließen und Sie k ö nnen Daten vom PCI wiedergeben.
GND R
L
Audioanschluss des Frontpaneels
Der Audio Vorderanschluss ermöglicht den Anschluss von Audioein- und -
ausgängen eines Frontpaneels. Der Anschluss entspricht den Richtlinien des
Intel
®
Front Panel I/O Connectivity Design Guide.
1
2
910
AUD_MIC
AUD_MIC_BIAS
AUD_FPout_R
HP_ON
AUD_FPout_L
AUD_GND
AUD_VCC
AUD_RET_R
Key
AUD_RET_L
12
13
14
15
16
17
18
wichtig
Wenn Sie die vorderen Audioanschlüsse nicht verwenden, m ü ssen die Pins 5 & 6 und 9 & 10 mit sog. Jumpern gebrückt
werden, um die Signalausgabe auf die hinteren Audioanschlüsse umzuleiten. Andernfalls ist der Line -Out Ausgang im
hinteren Anschlussfeld ohne Funktion.
6
5
2
1
NC
VCC5
IRTX
NC
Ground
IRRX
3
1 4
Ground
Yout
Cout
COMP or CVBS
Ground (5)
