De-9
Installationsanleitung
Deutsch

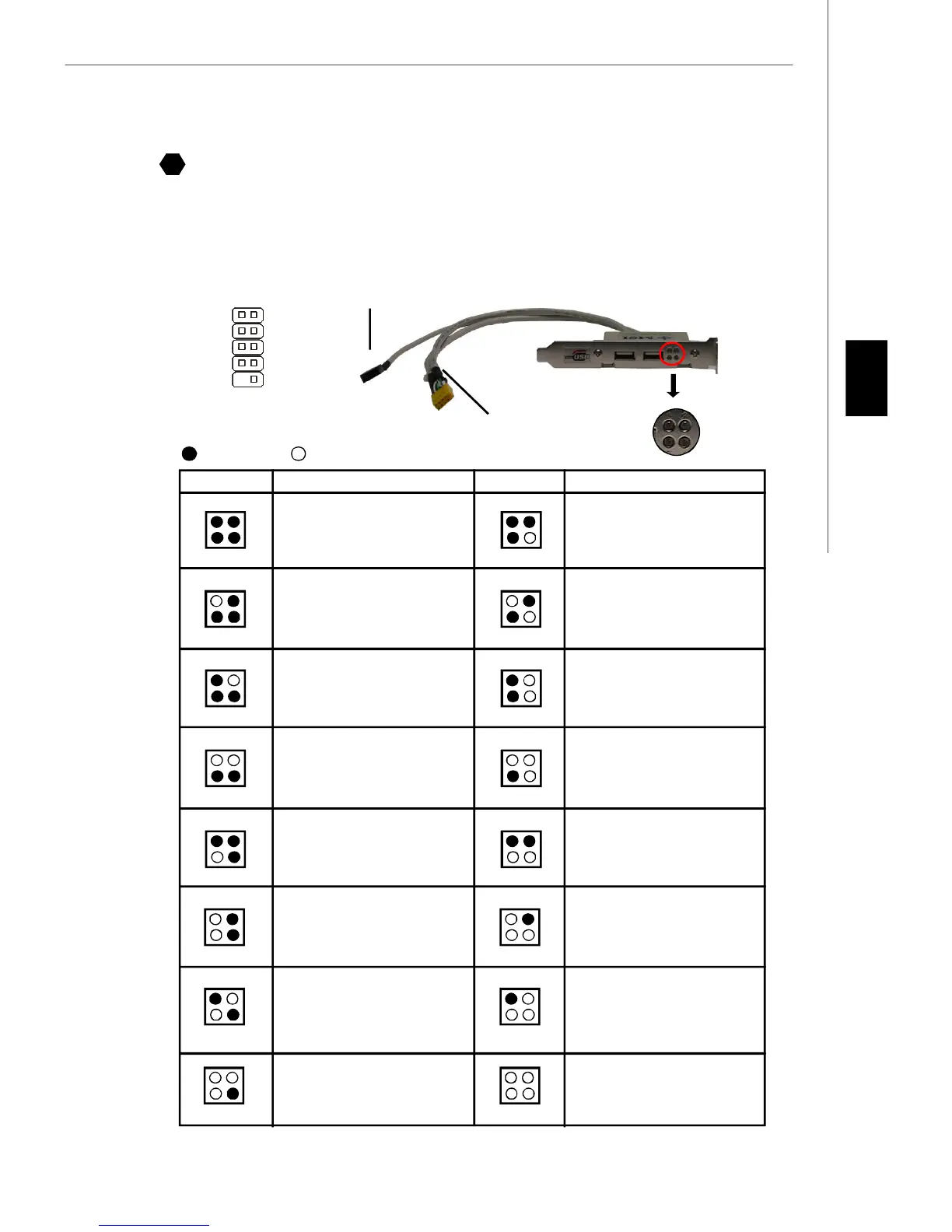

D-Bracket 2 Anschluss
Das Mainboard verfügt über einen Anschluss für das D-Bracket 2. Das D-Bracket 2 ist ein USB Slotblech, das die
Spezifikationen von USB1.1 und 2.0 erfüllt. Es beinhaltet vier LEDs und ermöglicht es dem Anwender Probleme zu identifizieren,
in dem es 16 unterschiedliche Kombinationen von LED Signalen ausgibt. Mit Hilfe dieser 4 LEDs können alle Probleme
identifiziert werden, die zum Systemversagen führen, wie etwa Probleme mit der Grafik, dem RAM oder weitere. Diese
spezielle Eigenschaft ist vor allem für Übertakter von großem Nutzen, da sie über das D-Bracket Probleme und Fehler
erkennen k ö nnen.
Verbindung zur GELBEN USB
Stiftleiste
Verbindung zum D-
Bracket 2 Anschluss
1
9
2
10
DBG1
DBG1
DBG3
DBG4
Key
DBR1
DBR2
DBR3
DBR4
NC
D-Bracket 2
(Optional)
19
LEDs
1 2
3 4
BIOS Anmeldung
Zeigt informationen, Logo,
Prozessorhersteller, etc...
Test des Basis- und erweiterten
Speichers - Test des Basisspeichers
von 240K bis 640K und des erweiterten
Speichers über 1MB mit unter-
schiedlichen Mustern.
Zuweisung der Resourcen an alle
ISA Komponenten
Initialisierung Festplattenkontroller
Initialisiert die Festplatte und den
Kontroller
Initialisierung des Diskettenkon-
trollers.
Initialisiert das Diskettenlaufwerk
und den Kontroller.
Versuch hoch zu fahren.
Setzt den niedrigen Stapel und
booted über INT 19h.
Hochfahren des Betriebssystems
System AN
Die D-LED bleibt hier stehen, wenn
der Prozessor beschädigt ist oder
nicht richtig installiert.
Initialisierung Tastatur Kontroller.
Test VGA BIOS
Hier wird die VGA- Anmeldung am
Bildschirm angezeigt.
Prozessorinitialisierung
Zeigt Informationen zum Prozessor
(wie Name der Marke, Systembus,
etc...)
Test der Echtzeituhr (RTC - Real
Time Clock)
Beschreibung
Rot
Grün
LED Signal
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
BeschreibungLED Signal
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
Frühe Initialisierung des Chipsatzes
Speichertest - Test der Größe des
Speichers onboard. Die D-LED
bleibt bei beschädigtem oder
fehlerhaft eingesetztem Modul
hängen.
Entpacken des BIOS ins RAM zum
schnellen Hochfahren.
Initialisierung Video Schnittstelle -
startet Ermittlung CPU Takt,
überprüfing Video onboard. Danach
Erkennung und Initialisierung der
Grafiklösung.
