MS-7235 Mainboard

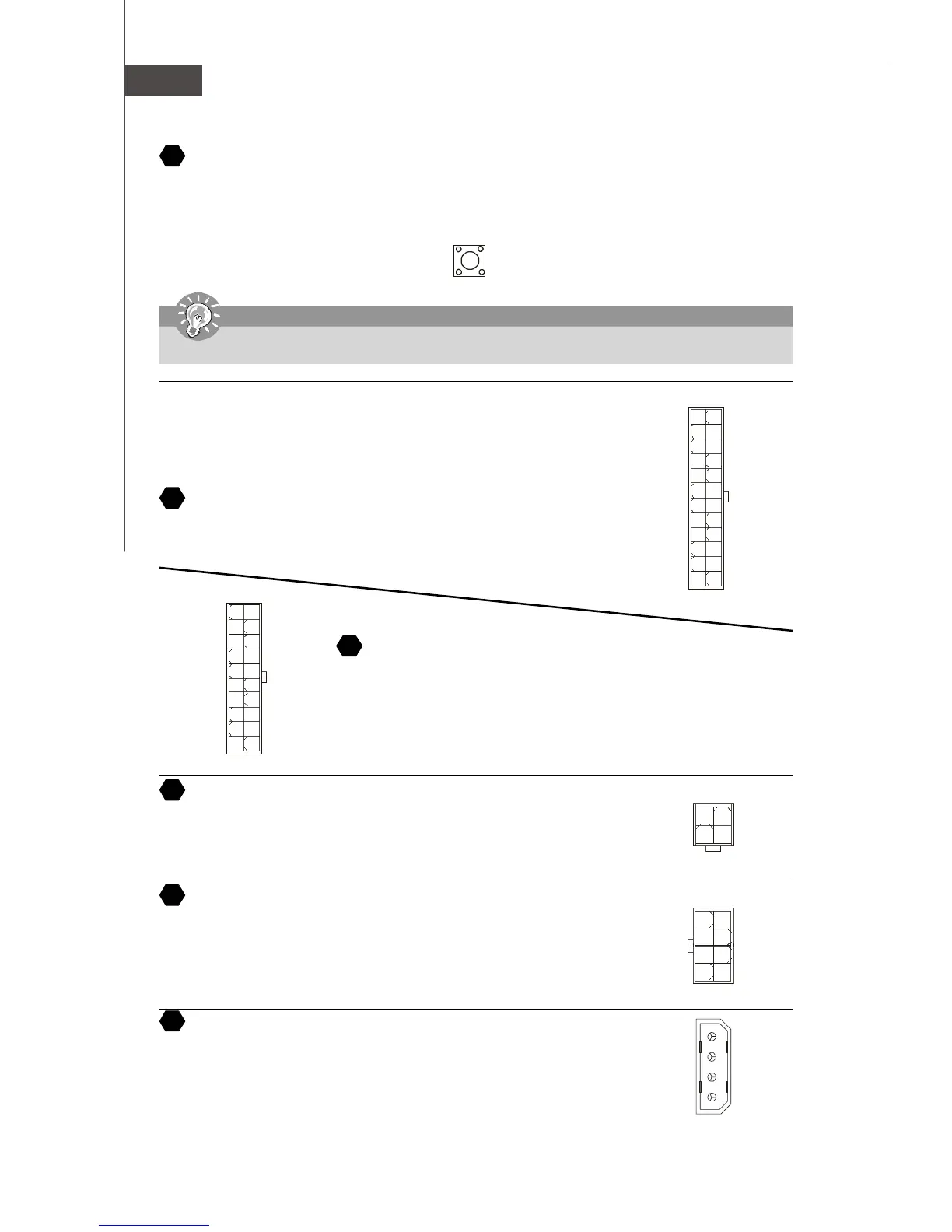

Zusätzlicher Hinweis Stromversorgung
Bevor Sie eine Verbindung mit den Stromanschlüssen herstellen, stellen Sie immer sicher,
dass alle Komponenten ordnungsgemäß eingebaut sind, um jegliche Schäden
auszuschließen. Alle Stromanschlüsse auf dem Mainboard müssen mit einem ATX Netzteil
verbunden werden und müssen gemeinsam den stabilen Betrieb des Mainboards sicher
stellen.
ATX 24-Pin Stromanschluss
Hier k ö nnen Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen,
stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die
Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.
ATX 12V Stromanschluss (2x2-Pin)
Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.
ATX 12V Stromanschluss (2x4-Pin)
Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.
ATX 12V Stromanschluss (1x4-Pin)
Dieser 12V Stromanschluss wird verwendet, um die Grafikkarte mit Strom zu versorgen.
8
4
1
5
GND
GND
GND
GND
+12V
+12V
+12V
+12V
1
34
2
GND
12V
GND
12V
ATX 20-Pin Stromanschluss
Hier kö nnen Sie ein ATX 20-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen,
stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und
die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.
1
1020
11
3.3V
3.3V
GND
5V
GND
5V
GND
PWR OK
5VSB
12V 5V
5V
-5V
GND
GND
GND
PS-ON
GND
-12V
3.3V
21
22
25
24
23
4
2
1
3
5V
GND
GND
12V
1
1224
13
+3.3V
+3.3V
GND
+5V
GND
+5V
GND
PWR OK
5VSB
+12V
+12V
+3.3V
GND
+5V
+5V
+5V
NC
GND
GND
GND
PS-ON#
GND
-12V
+3.3V
Taster zur Löschung des CMOS
Auf dem Mainboard gibt es einen sogenannten CMOS Speicher (RAM), der über eine Batterie gespeist wird und die
Daten der Systemkonfiguration enthält. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch
hochzufahren. Wollen Sie die Systemkonfiguration löschen, verwenden Sie hierfür den Taster zur CMOS Löschung)
Drücken Sie den Knopf in der Mitte der Oberseite, um die Daten zu löschen.
20
Important
Stellen Sie stets sicher, dass das System ausgeschaltet ist, bevor Sie die Daten im CMOS löschen.
