MSI MS-7235 - Panneau Arrière

Fr-12
MS-7235 Mainboard

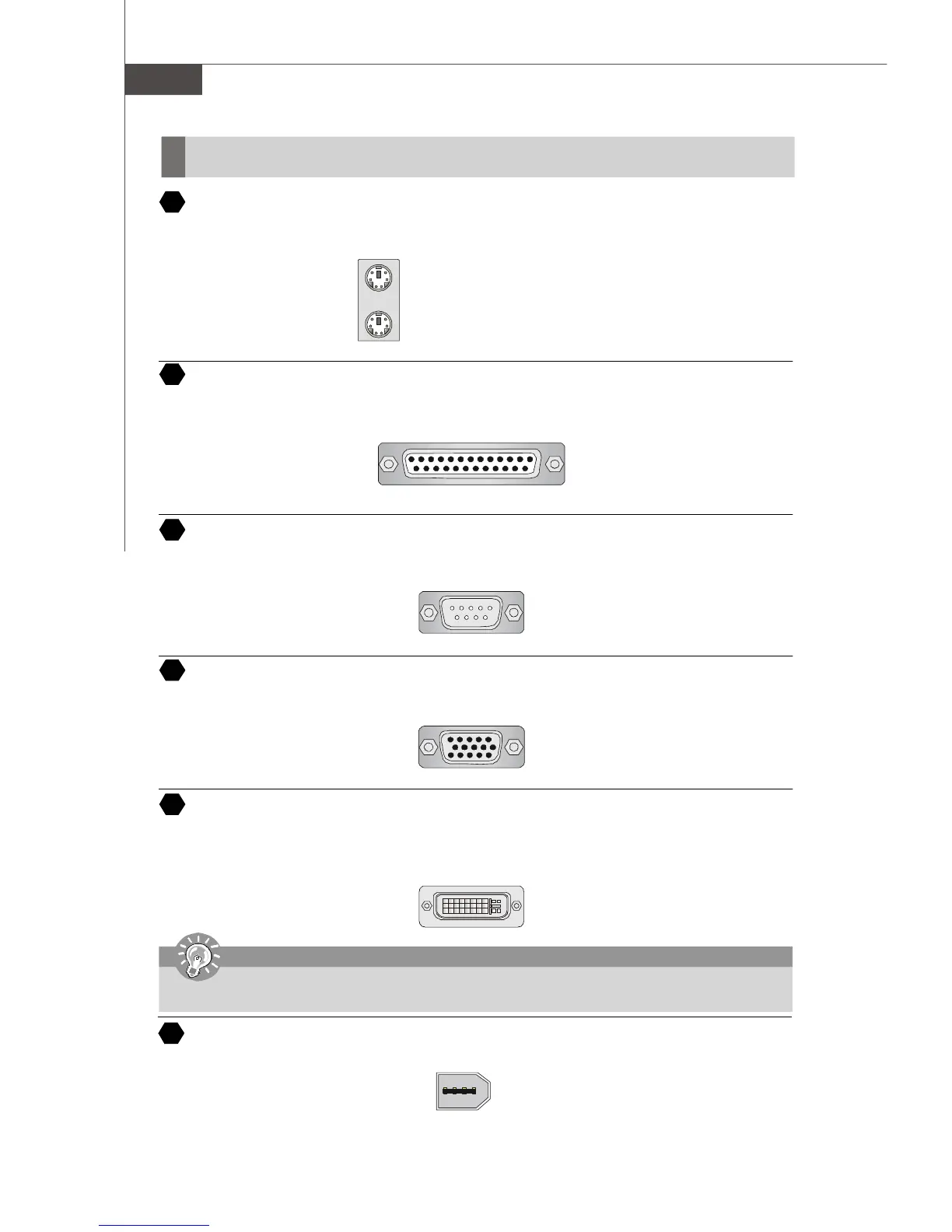

Panneau Arrière
Connecteur Souris/Clavier
Le connecteur PS/2
®
souris/clavier mini DIN est conçu pour attacher un PS/2
®
souris/clavier. Vous pouvez brancher
directement un PS/2
®
souris/clavier dans ce connecteur. Les connecteurs et les pins sont ainsi:
Port IEEE 1394
Le port 1394 sur le panneau arrière fournit le raccordement pour les dispositifs 1394.
Connecteur PS/2 souris (Vert/ 6-pin feminin)
Connecteur PS/2 clavier (Purple/ 6-pin feminin)
Connecteur port Parallèle
Un port parallèle est un port d’imprimante standard qui supporte le port parallèle am élioré (EPP, Enhanced Parallel Port)
et le mode d’ECP(Extended Capabilities Parallel Port)
Connecteur Port Sériel
Le port série est un port de communication 16550A à grande vitesse qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez
directement attacher une souris série ou d’autres dispositifs s éries au connecteur.
(Connecteur 9-Pin Masculin DIN)
13 1
1425
(Connecteur 25-pin
feminin centronic)
1 5
6 9
Connecteur de VGA
Le connecteur DB15-pin femelle est conçu pour relier un VGA moniteur.
(Connecteur 15-Pin Feminin DIN )
Connecteur Digital Panneau
Le connecteur DVI (interface visuelle de Digital) vous permet de relier un moniteur LCD . Il fournit une interconnexion
numérique à grande vitesse entre l’ordinateur et son dispositif d’affichage. Pour relier un moniteur LCD, branchez
simplement votre c â ble de moniteur au connecteur DVI, et assurez-vous que l ’autre extrémité du câble est correctement
reliée à votre moniteur. (référez-vous à votre manuel de moniteur pour plus d’informations.)
1
24
17
8
15
1115
29
30
33
32
31
34
importante
Veuillez noter que le connecteur de DVI ne supporte pas le reliement du D-Secondaire(D-Sub) au convertisseur de
DVI.
