Fr-13
Installation Matériel
Français

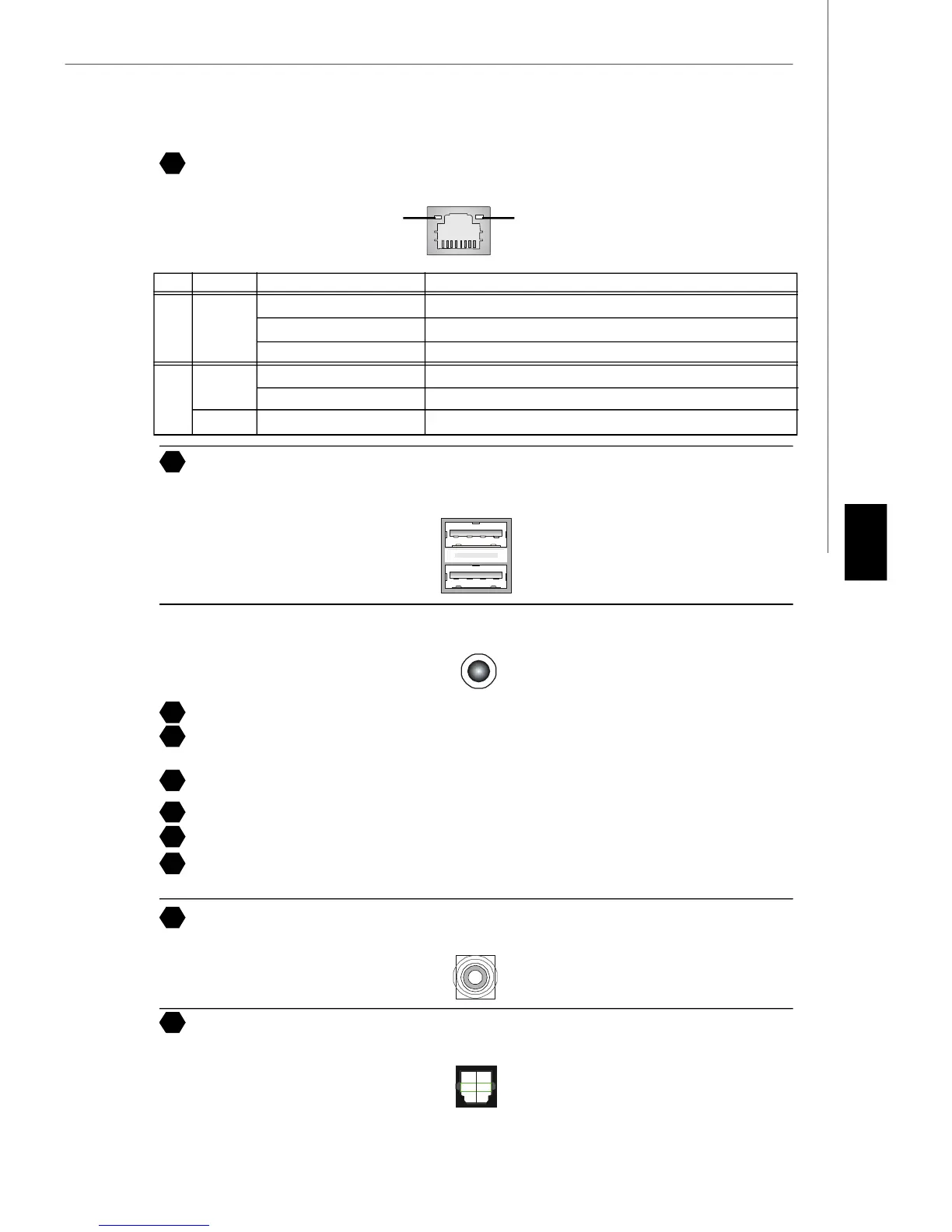

LAN (RJ-45) Jack
Le standard RJ-45 jack est utile pour le raccordement au Réseau de Ré gion Local (LAN). Vous pouvez relier un câble
de réseau à celui-ci.
Indicateur de Lien
Indicateur d ’ Activité
LED Couleur LED Statu Condition
Éteint Le lien de LAN n’est pas établi.
GaucheOrange Allumé(steady state) Le lien de LAN est établi.
Allumé(brighter & pulsing) L’ordinateur communique avec un autre ordinateur sur le réseau.
Vert Éteint 10 Mbit/sec rate de données est s électionné.
Droite Allumé 100 Mbit/sec rate de données est sélectionné.
Orange Allumé 1000 Mbit/sec rate de données est sélectionné.
Connecteurs d’USB
La racine Serial Universel Autobus d’OHCI (Interface Ouverte de Contrôle du Centre Serveur) sert à attacher des
dispositifs d’USB tels que le clavier, souris ou d’autres dispositifs USB-compatibles. Vous pouvez directement brancher
le dispositif USB au port.
1 2 3 4
5 6 7 8
Audio jack Vert - Ligne Sortie, c’est un connecteur pour les haut-parleurs ou les écouteurs.
Audio jack Blue - Ligne Entrée/ Côté-entourez sortie en mode de 7.1 canaux est utilisé pour le player de CD
externe, tapeplayer ou d’ autres dispositifs audio.
Audio jack rose - Mic-entrée est un connecteur pour les microphones.
Audio jack Orange- Centre/subwooffer sortie en mode de 5.1/ 7.1 canaux.
Audio jack Noire -Sortie arrière-entourer en mode de 5.1/ 7.1 canaux.
Aaudio jackGris -Côté-entourage sortie en mode de 7.1 canaux.
Connecteur Coaxial S/PDIF-Sortie
Ce connecteur est utilisé pour relier l’interface de SPDIF(Sony et format d’interconnexion de Philips Digital) pour
la transmission audio numérique.
Connecteur Optical S/PDIF-Sortie
Ce connecteur est utilisé pour relier l’interface de SPDIF (Sony et format d’interconnexion de Philips Digital) pour
la transmission audio numérique.
37
36
35
42
41
39
38
43
44
Connecteur Port Audio
Ces connecteurs audio sont utilisés pour les dispositifs audios. Vous pouvez différencier la couleur des
jacks audio pour les différents sons audio.
40
