MSI MS-7623 - Rücktafel

De-11
Deutsch

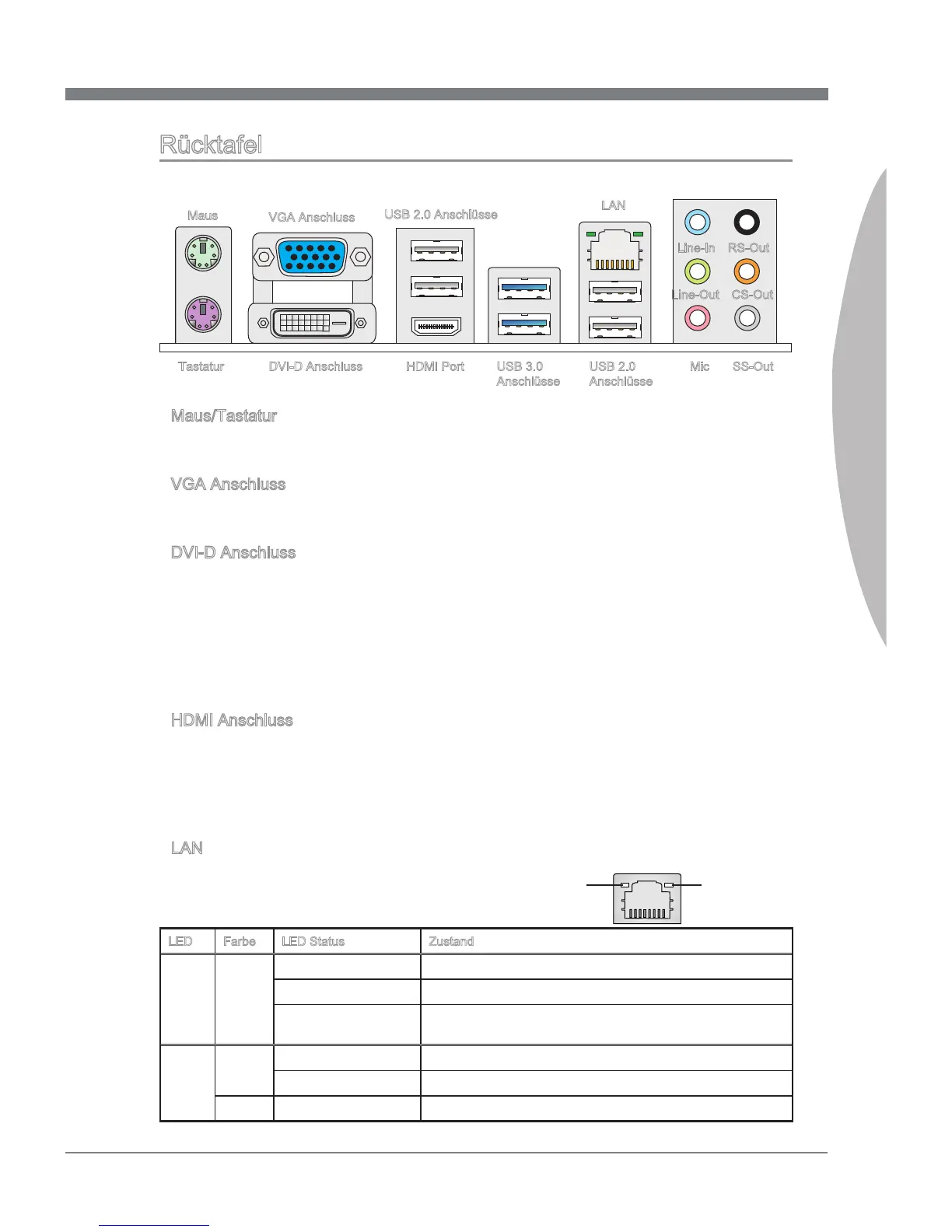

Rücktafel
Maus/Tastatur
Die Standard PS/2
®
Maus/Tastatur Stecker Mini DIN ist für eine PS/2
®
Maus/Tastatur.
VGA Anschluss
Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.
DVI-D Anschluss
Der DVI-D (Digital Visual Interface-Digital) Anschluss erlaubt Ihnen, einen LCD Monitor
anzuschließen. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischem dem
Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließn, verbinden
Sie dessen Stecker einfach mit dem DVI-D Anschluss des Mainboards und stellen Sie
sicher, dass das andere Ende des Kabels ordnungsgemäß mit dem Monitor verbunden
ist.(Weitere Informationen können Sie dem Handbuch Ihres Monitors entnehmen.)
HDMI Anschluss
Das High-De󰘰nition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die
volldigitale Übertragung von dekomprimierten Audio- und Video-Daten. Dieser HDMI
unterstützt alle Formate für Fernseh, einschließlich Standard- und Enhanced- oder HD-
Video sowie das Audioformate der Unterhaltungselektronik.
LAN
Die Standard RJ-45 Buchse ist für Anschlus zum an
ein Lokales Netzwerk (Local Area Network - LAN).
Hier kann ein Netzwerkkabel angeschlossen werden.
LED Farbe LED Status Zustand
Links Gelb Aus Keine Verbindung mit dem LAN.
An (Dauerleuchten) Verbindung mit dem LAN.
An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im
LAN.
Rechts Grün Aus Gewählte Datenrate 10 MBit/s.
An Gewählte Datenrate 100 MBit/s.
Orange An Gewählte Datenrate 1000 MBit/s.
▶
▶
▶
▶
▶
Maus
VGA Anschluss
LAN
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-OutTastatur
Gelb Grün/ Orange
DVI-D Anschluss HDMI Port
USB 2.0 Anschlüsse
USB 3.0
Anschlüsse
USB 2.0
Anschlüsse
