7
Zone 2 Zone 2
h
h
Zone 1
Zone 0
Zone 0
2.5 m
2.5 m
1.5 m 1.5 m2.0 m 2.0 m

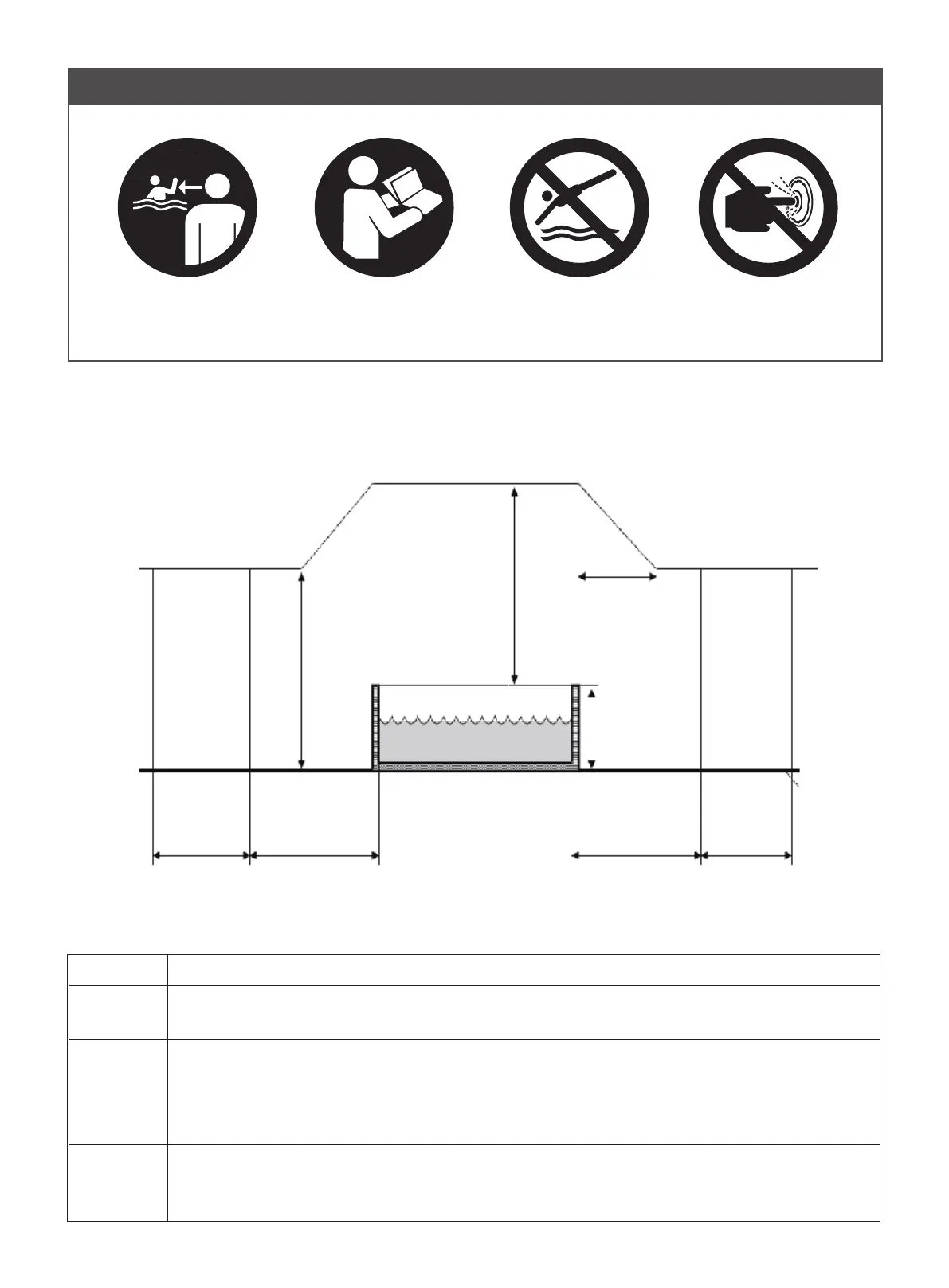

Avertissement: Les niveaux de protection contre l'eau de l'appareil varient selon les différentes
zones de produits, comme le montre le schéma suivant. (Les règles d'installation sont con-
formes à la norme IEC 60364-7-702).
REMARQUE – Les dimensions de la zone mesurée sont limitées par les murs et les cloisons
fixes.
Zones
Zone 0
Zone 1
Zone 2
Description des zones
La zone 0 est l'intérieur de la cuvette, y compris tous les renfoncements dans les murs
ou le sol.
La zone 1 est limitée par
• Zone 0
• Un plan vertical situé à 2 m du bord de la cuvette.
• Le sol ou la surface prévue pour être occupée par les utilisateurs.
• Le plan horizontal situé à 2,5 m au-dessus du sol ou de la surface.
La zone 2 est limitée par
• Un plan vertical extérieur à la zone 1 et un plan parallèle à 1,5 m de celui-ci.
• Le sol ou la surface destinée à être occupée par les utilisateurs.
EXPLICATION DE L'AVERTISSEMENT DE LA DOUBLURE DU SPA
Surveillance par un
Lire le manuel
Ne pas mettre les
doigts dans le
Pas de
