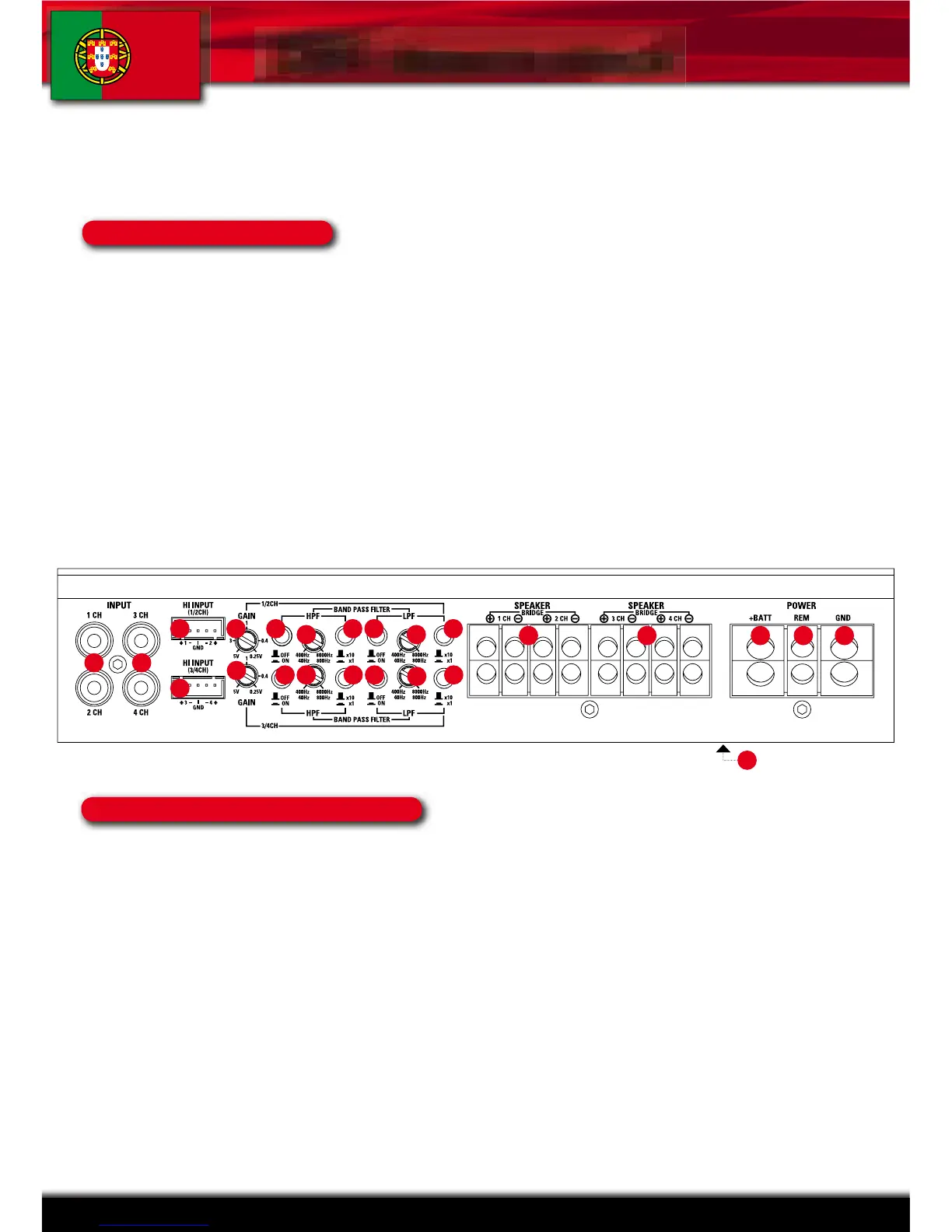

Esquema dos paineis de entradas/saídas
1. Jacks de entrada RCA– Para usar com unidades fonte que tenham saídas de linha RCA. Uma saída mínima de
200mV é requerida para operação adequada.
Recomenda-se o uso de cabos de alta qualidade (preferivelmente pares torcidos) para diminuir a possibilidade de
ruído radiado entrar no sistema.
2. Entradas de alto nível– Estas entradas permitem a ligação a saídas de altifalante de unidades fonte. Saídas de
altifalante da fonte devem ser ligadas ao conecor fornecido com o amplificador.
**Nota: Quando as entradas de alto nível (altifalantes) forem usadas, ainda tem de usar o cabo remote para activar
o amplificador .
3. Controlo de ganho – Usado para adequar a sensibilidade de entrada do amplificador à saída da unidade fonte
que estiver a usar. A gama de operação varia entre 200mV e 5V.
Introdução
Agradecemos a escolha de um Amplificador MTX XTHUNDER para dar potência ao seu sistema de car audio. Cada
amplificador MTX XTHUNDER tem a certificação CEA2006 o que significa 100% de garantia que o seu amplificador
debita toda a potência que lhe é especificada.
Especificações
Valores :
• Potência de saída certificada CEA2006 a 4 ohm : 4x 50 watts RMS ≤ 1% THD+N
• Potência de saída certificada CEA2006 a 2 ohm : 4x 80 watts RMS ≤ 1% THD+N
• Potência de saída certificada CEA2006 em ponte a 4 ohm : 2x 160 watts RMS ≤ 1% THD+N
• Taxa Sinal-Ruído (1 watt) : 85dB
• THD+Ruído (Distorção) (1 watt) : ≤ 0,1%
• Resposta de Frequência (-1dB) : 20Hz-20kHz
• Sinal máximo de entrada : 5V
• Sensibilidade máxima : 200mV
• Dimensões : 250mm x 210mm x 50mm
• Divisor : - Passa altos 12dB 40Hz-800Hz ou 400Hz-8kHz
- Passa banda 12dB 40Hz-8kHz
- Passa baixos 24dB 40Hz-800Hz ou 400Hz-8kHz
• Entrada de alto nível
X504 - Manual de utilização
22
13
2 3 4
5
6 7
8
10
11
12
1
2
1
9
10
3
4 5 6 7
8
9
