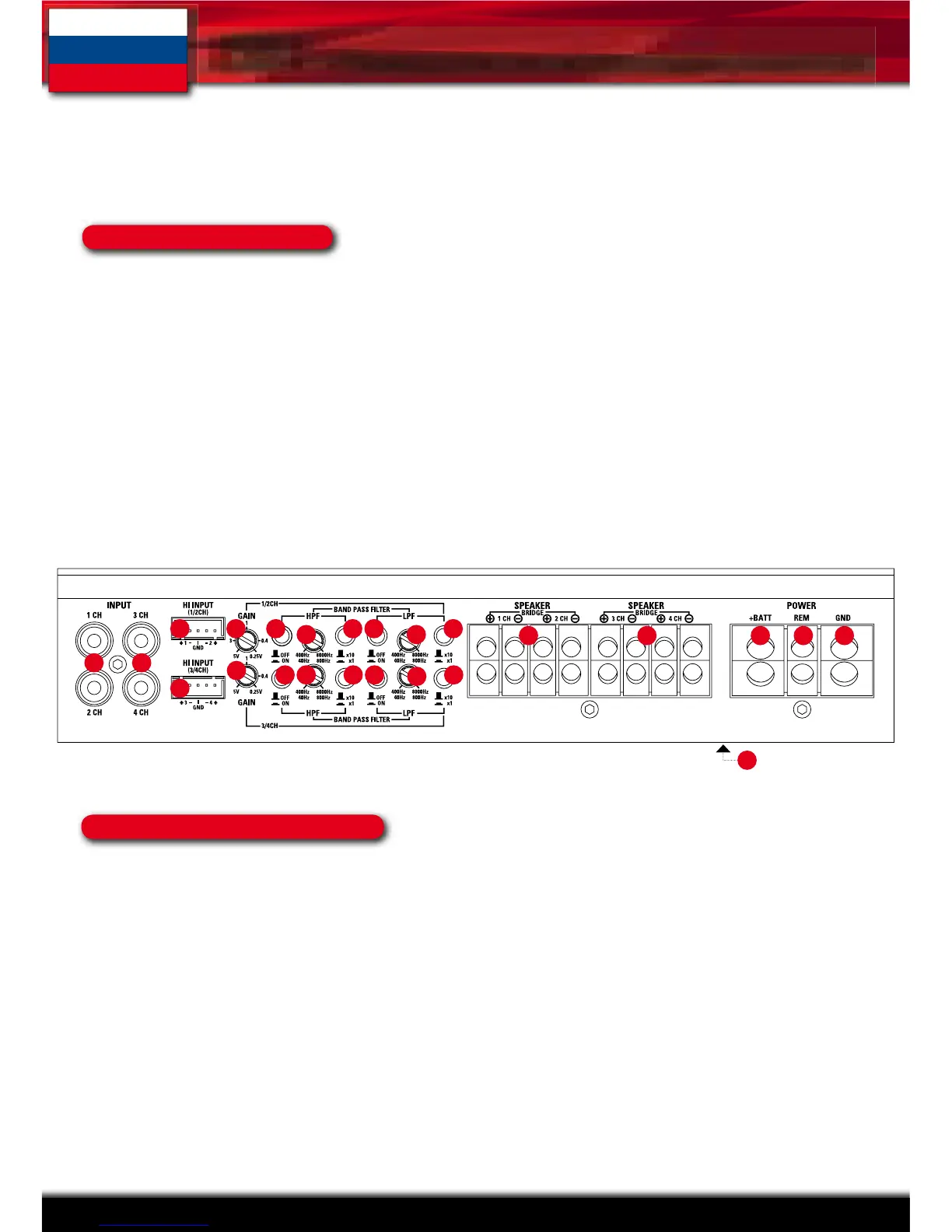

Расположение на панели входа/выхода
1. Входные разъемы RCA – RCA разъемы ввода, предназначенные для подключения источника сигнала, у которых есть RCA или
линейные уровни выходных сигналов. Для надлежащего функционирования необходим источник сигнала с минимальным уровнем
в 200мВ. Для снижения возможного проникновения шумов в систему, рекомендуется использование высококачественных кабелей
«витая пара».
2. Высоковольтные входы – Этот ввод позволяет усилителю функционировать от источников сигнала с высоковольтными выходами
динамиков. Провода выходов динамика от источника сигнала должны быть подсоединены непосредственно к жгуту проводов
усилителя.
**Примечание: Когда используются высоковольтные входы динамиков, следует подсоединить дистанционный провод для
включения/выключения усилителя. **
3. Регулятор усиления – Этот регулятор используется для настройки совместимости чувствительности входного сигнала усилителя
и используемого источника сигнала. Рабочий диапазон варьируется от 200мВ коэффициента усиления до упора по часовой стрелке
и до 5В против часовой стрелки.
Вступление:
Спасибо за выбор усилителя MTX XTHUNDER для усиления акустической системы вашего автомобиля. Каждый усилитель MTX
XTHUNDER имеет сертификат CEA2006, что предполагает 100% гарантию того, что ваш усилитель будет выдавать каждый ватт,
который задекларирован.
Спецификация
Основные характеристики:
Сертифицированная CEA2006 выходная мощность: 50 Вт. RMS x 2-канала на 4 Ом и ≤ 1% THD+N
Сертифицированная CEA2006 выходная мощность: 80 Вт. RMS x 2-канала на 2 Ом и ≤ 1% THD+N
Сертифицированная CEA2006 выходная мощность: 160 Вт. RMS x 1 подключение мостом 4 Ом и ≤ 1% THD+N
Отношение сигнал/шум (1 Вт): 85дБ
THD+Шум (1 Вт): ≤ 0.1%
Частотная характеристика (-1 дБ): 20Гц-20кГц
Максимальный выходной сигнал: 5В
Максимальная чувствительность: 200мВ
Размеры: 250mm x 210mm x 50mm
Кроссовер: - ВЧ 12дБ 40Гц - 800Гц или 400Гц - 8кГц
- СЧ 12дВ 40Гц -8кГц
- НЧ 24дВ 40Гц - 800Гц или 400Гц - 8кГц
Высоковольтные входы.
