8. Controle de filtro subsônico (monobloco) - Este controle consegue eliminar sinais de baixa
frequência indesejáveis de 20 Hz (desligado) a 50 Hz. Esta função deve ser usada somente com
carcaças ventiladas.
9. Chave de intensificação do nível de graves (monobloco) - Esta chave serve para intensificar o
nível de graves em 0 dB, 6 dB ou 12 dB. A frequência de intensificação está centrada em 50 Hz.
10. Filtro passa-alta (faixa completa) - Controla as frequências reproduzidas para os canais frontais.
As baixas frequências podem ser cortadas de OFF (desligado) a 200 Hz. Na posição OFF, nenhuma
baixa frequência é cortada, resultando na reprodução da faixa completa de sinais.
11. Modo X-Over e controle de frequência (faixa completa) - Estes controles permitem controlar as
frequências reproduzidas para os canais traseiros. Há opções para passa-baixa (LP), faixa
completa (FR) ou passa-alta (HP). No modo LP ou HP, a frequência de crossover pode ser
ajustada de 50 Hz a 750 Hz.
12. Indicador PWR - Este LED fica aceso quando o amplificador está funcionando corretamente.
13. Indicador de proteção - O LED vermelho acende e pisca se houver alguma falha no amplificador.
Desconecte o amplificador e resolva a falha antes de reconectá-lo.

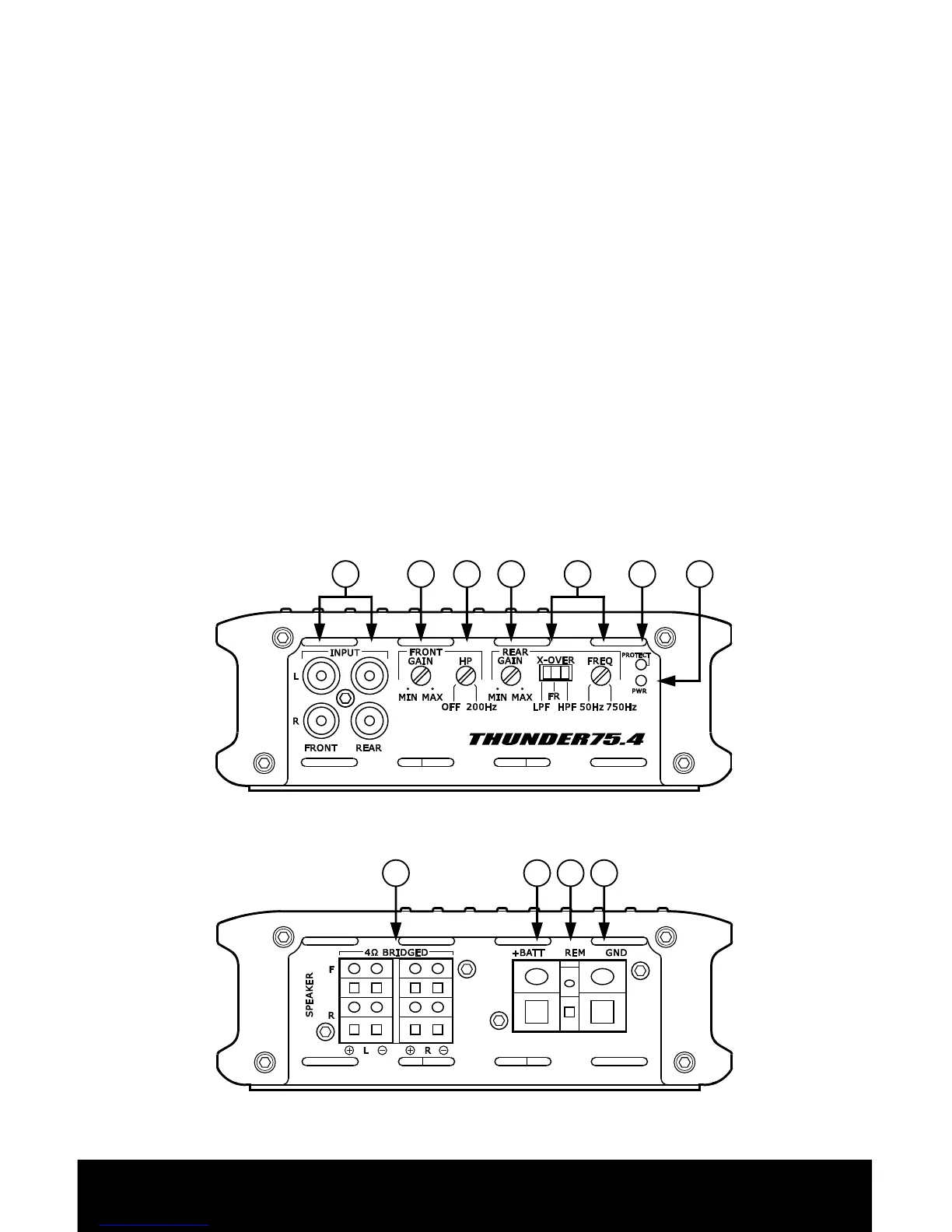

layout do PaInEl
Layout do painel do amplificador de 4 canais
1 4
6 11 13 12
3
10
2
6
5
