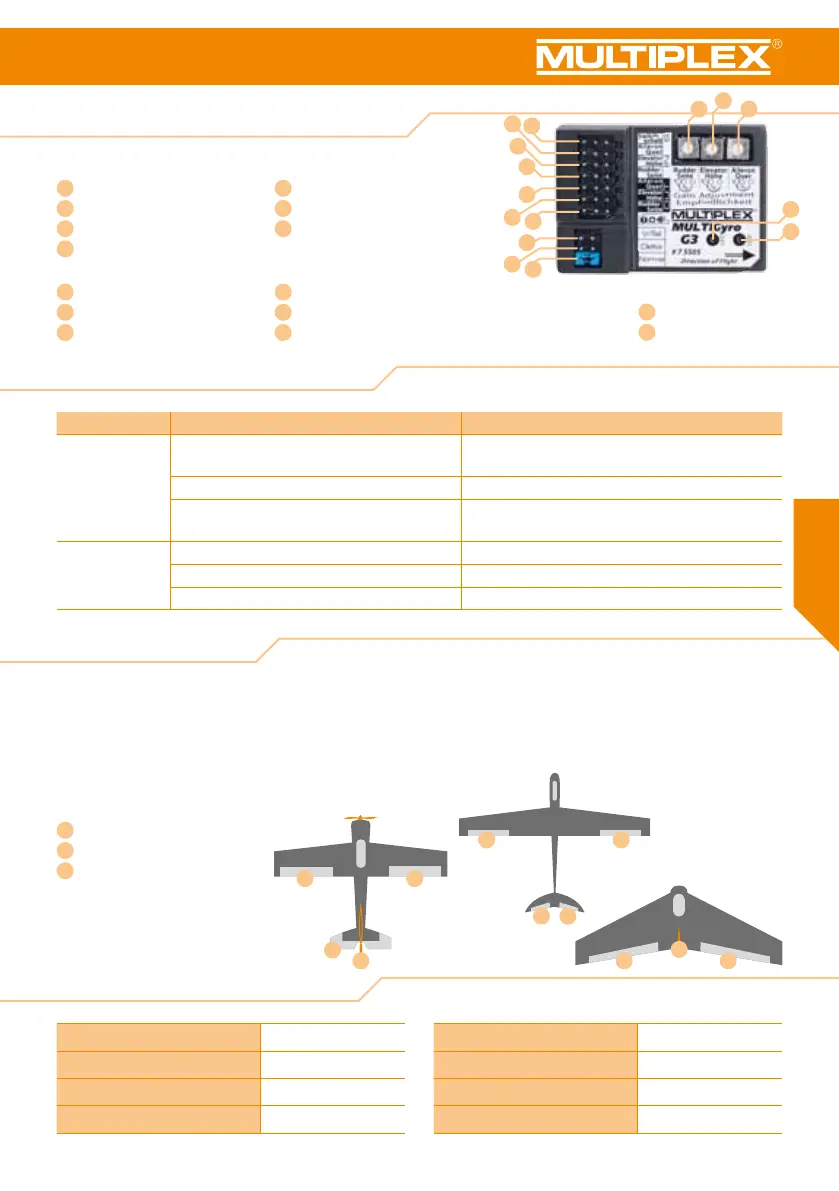

2. Vue d‘ensemble du MULTIGyro G3
3. Caractéristiques
2.1 Vue d‘ensemble des voyants
Plage «IN» Sélection des types de modèle (cavalier)
1
Commutateur du mode de vol
8
J1 – Empennage en V
2
Aileron
9
J2 – Aile en delta ou aile volante
3
Gouverne de profondeur
10
J3 – Modèle d‘avion normal
4
Gouverne de direction
Plage «OUT» Réglage de la sensibilité du gyroscope
5
Aileron
11
Potentiomètre de réglage de la gouverne de direction
6
Gouverne de profondeur
12
Potentiomètre de réglage de la gouverne de profondeur
7
Gouverne de direction
13
Potentiomètre de réglage de l‘aileron
Avion
normal
Avion avec
empennage en V
Aile en delta
ou aile volante
4. Caractéristiques techniques
11
2
3 1
3
2
1 1
2 3
Voyants lumineux
14
Voyant rouge
15
Voyant bleu
État Indicateur à DEL Description
Initialisation
Après la mise en marche, les voyants bleu et rouge
clignotent très rapidement pendant trois secondes.
Initialisé. Ne déplacez pas l'avion avant que
l'initialisation soit terminée!
Le voyant bleu clignote après l'initialisation. Initialisation réussie.
Le voyant rouge clignote très rapidement après
l'initialisation.
Échec de l'initialisation. Type de modèle indéni. Vériez
les réglages J 1-2-3.
Fonctionnement Le voyant bleu est allumé en continu. Mode normal. Prêt pour le vol.
Le voyant rouge est allumé en continu. Mode maintien de cap. Prêt pour le vol.
Les deux voyants sont éteints. Le gyroscope est désactivé. Prêt pour le vol.
· Pendant le vol, il est possible de basculer entre trois modes
de vol: 1. Désactivé / 2. Normal / 3. Maintien de cap
· MULTIGyro G3 s'adapte à trois types de modèle:
1. Avion normal / 2. Aile en delta ou aile volante /
3. Avion avec empennage en V
· Spécialement optimisé pour le vol 3D.
·
Réglage gyro indépendant et fonction inversion du gyroscope
pour chaque canal.
· Petit et léger: convient également aux petit avions.
1
Servo d'aileron
2
Servo de gouverne de profondeur
3
Servo de gouverne de direction
Types de modèle compatibles:
Tension de fonctionnement 5 - 6V CC
Durée d'impulsion pour servos 50Hz, et 20ms
Impulsion pour servos 1520±500µs
Limitation 970±2070µs
Fréquence d'échantillonnage 1KHz
Température de fonctionnement -40°C à 85°C
Dimensions 47 x 33 x 14mm
Poids 11g
11
12
13

