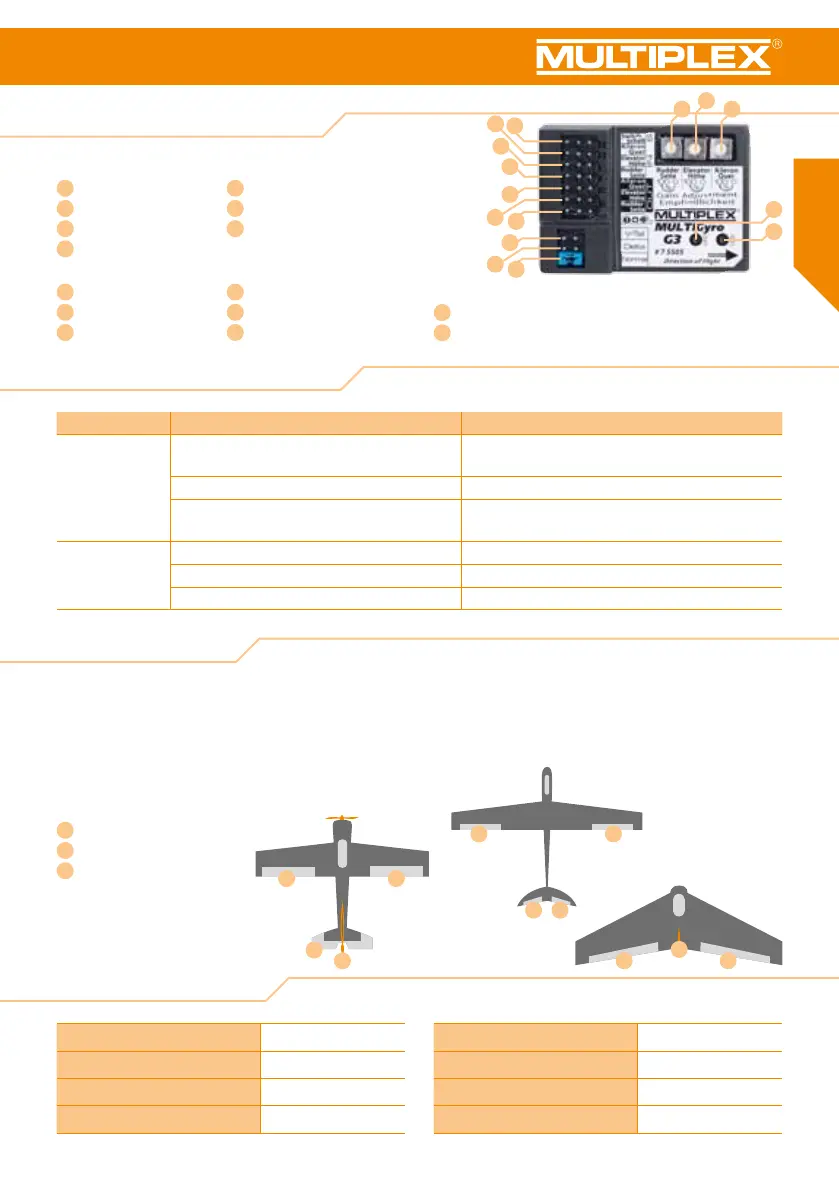

2. Übersicht MULTIGyro G3
3. Eigenschaften
2.1 Übersicht LED-Anzeige
„IN“-Bereich Modelltypenauswahl (Jumper)
1
Flug-Modus-Umschalter
8
J1 – V-Leitwerk
2
Querruder
9
J2 – Delta- oder Nurügler
3
Höhenruder
10
J3 – Normales Flugmodell
4
Seitenruder
„OUT“-Bereich
Gyro-Empndlichkeitseinstellung
5
Querruder
11
Einstellpoti Seitenruder
6
Höhenruder
12
Einstellpoti Höhenruder
7
Seitenruder
13
Einstellpoti Querruder
LED-Anzeige
14
rote LED
15
blaue LED
1
OUT-1 Querruder-Servo
2
OUT-2 Höhenruder-Servo
3
OUT-3 Seitenruder-Servo
Zustand LED-Anzeige Beschreibung
Initialisierung
Blaue und rote LEDs blinken nach dem Einschalten
sehr schnell für drei Sekunden.
Initialisiert. Bewegen Sie das Flugzeug nicht
bevor
die Initialisierung abgeschlossen ist!
Blaue LED blinkt nach der Initialisierung. Initialisierung erfolgreich.
Rote LED blinkt sehr schnell nach der Initialisie-
rung.
Initialisierung fehlgeschlagen. Undenierter Modelltyp.
Überprüfen Sie die Einstellungen J 1-2-3.
Betrieb Blaue LED leuchtet durchgehend. Normaler Modus. Bereit zum Flug.
Rote LED leuchtet durchgehend. Heading-Hold Modus. Bereit zum Flug.
Beide LEDs sind aus. Gyro ist deaktiviert. Bereit zum Flug.
· Während des Fluges kann zwischen drei Flug-Modi umge-
schaltet werden: 1. Aus / 2. Normal / 3. Heading-Hold
· MULTIGyro G3 unterstützt drei Modelltypen:
1. Normales Flugzeug / 2. Delta- oder Nurflügler /
3. Flugzeug mit V-Leitwerk
· Speziell optimiert für den 3D-Flug.
· Unabhängige Gyro-Einstellung und Kreisel-Umkehrfunktion
für jeden Kanal.
·
Klein und leicht, somit auch für kleinere Flugzeuge
geeignet.
Unterstützte Modelltypen:
Normales
Flugzeug
V-Leitwerk
Delta- oder
Nurflügler
4. Technische Daten
Betriebsspannung 5 - 6V DC
Servoimpulstakt 50Hz, bzw. 20ms
Servoimpuls 1520±500µs
Begrenzung 970~2070µs
Abtastrate Gyro 1KHz
Betriebstemperatur -40°C bis 85°C
Maße 47 x 33 x 14 mm
Gewicht 11 g
11
2
3 1
3
2
1 1
2 3
11
12
13
D
