VEILLER À DÉBRANCHER LA BATTERIE AVANT DE PROCÉDER À
L'INSTALLATION.
Le compteur métrique doit être positionné de telle sorte que les indications affichées par le moniteur
soient facilement lisibles évitant l'exposition aux rayons solaires.
Fixer l'instrument à l'aide de la bride fournie et serrer les deux vis en utilisant un tournevis cruciforme.
Réaliser sur le tableau de bord un trou de 20,5 mm (~13/16”) et 4 trous de 2,2 mm (~3/32”) pour fixer
la prise du connecteur.

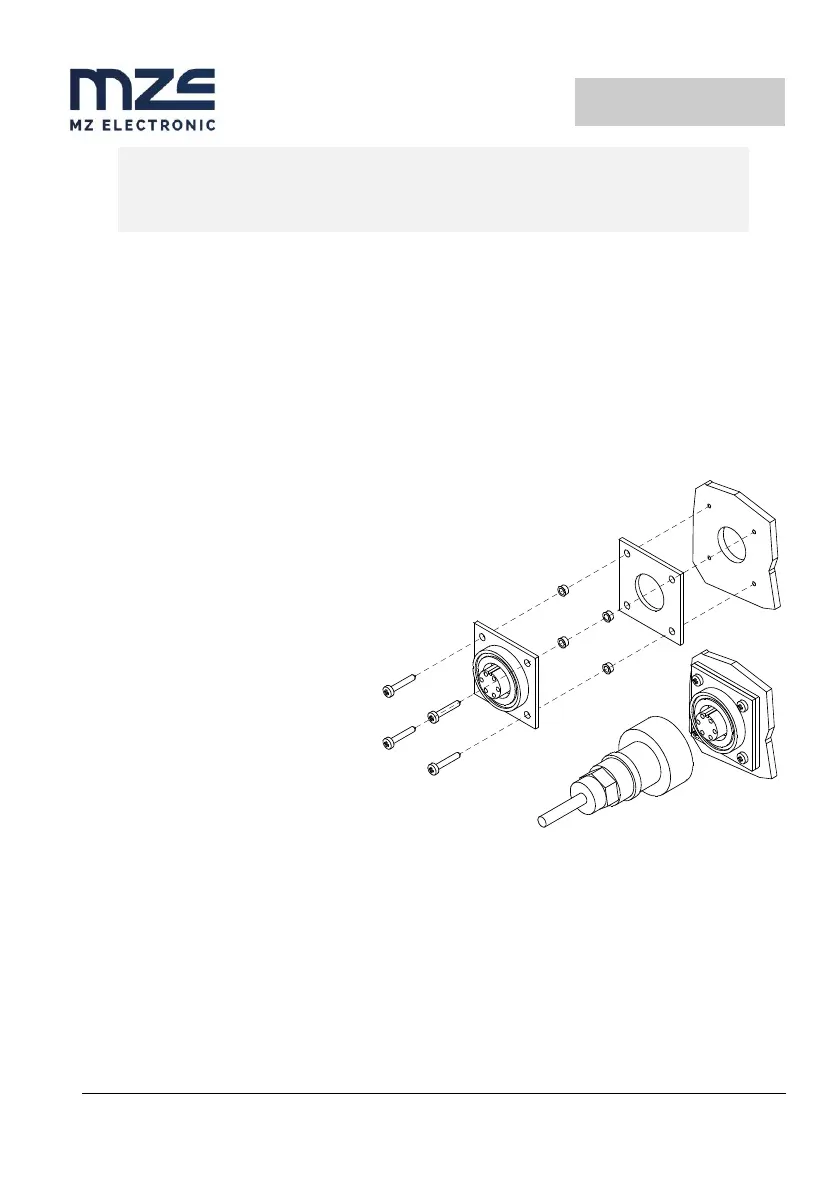

Le joint doit être placé entre la prise et le
panneau du tableau de bord.
La partie postérieure doit être à l'abri de
l'eau et de l'humidité.
Pour le branchement électrique, se
reporter aux indications figurant sur le
schéma joint en annexe. Les câbles
doivent avoir une section d'au moins 1,5
mm
2
.
Monter un fusible de protection de 3 A
(ampère) sur le câble "+" de la batterie.
Pour l’alimentation, ne pas utiliser le
courant provenant du groupe de batteries
moteurs.
L'instrument répond aux standards EMC
(EN55022) et doit se trouver à une
distance d'au moins:
− 30 cm (~1 pied) de la
boussole;
− 50 cm (~1,5 pieds) d’appareils radio;
− 2 mètres (~6,5 pieds) de stations émettrices;
− 2 mètres (~6,5 pieds) du faisceau radar.
