Den Magneten mit dem Metallteil in das Bohrloch einsetzen und den geschützten Teil ca. 2 mm
vorstehen lassen. Mit einem Metallkleber (Zweikomponenten-Epoxydkleber) oder Silikon befestigen.
Der Kleber muss salzwasserbeständig sein.

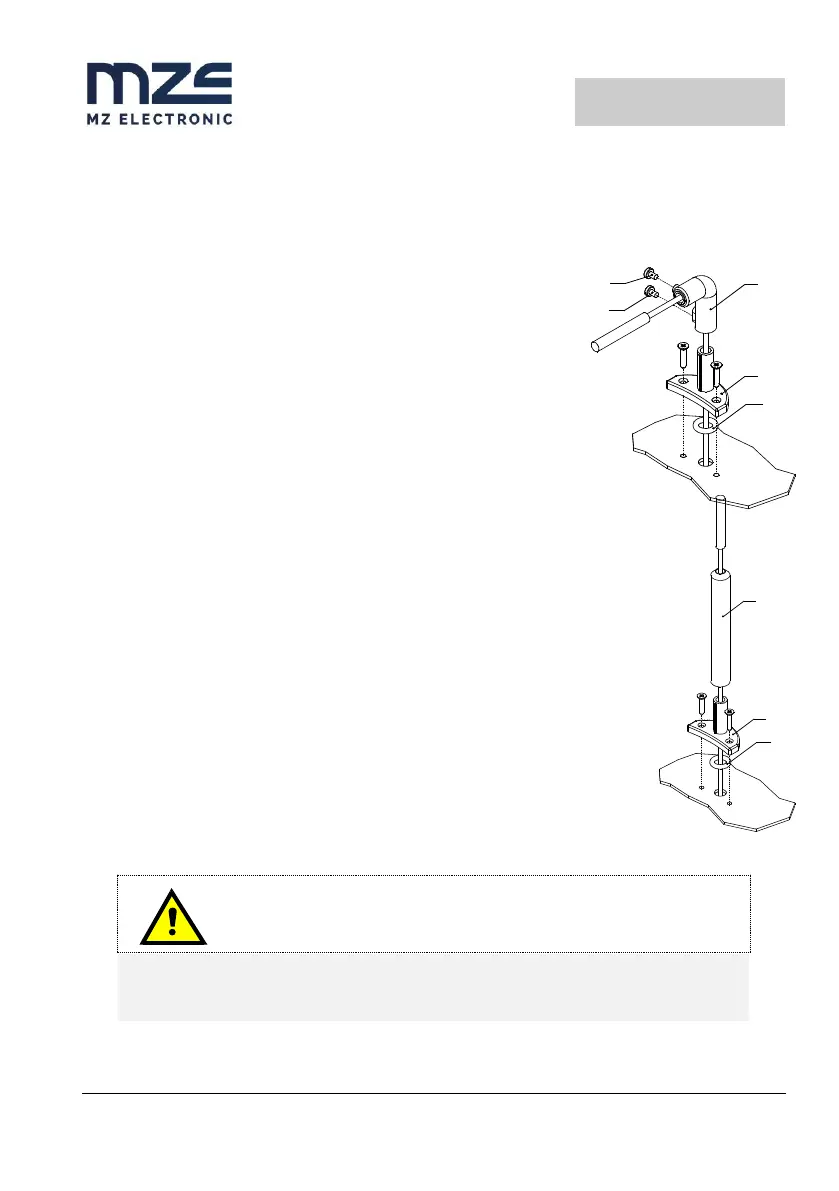

Montage des Magnetsensors für Ankerspill mit Vertikalachse
(siehe Fig. 1A – 1B)
Ein Loch mit 4 mm (~3/16”) Durchmesser als Kabeldurchgang für den
Sensor in das Deck bohren.
Den O-Ring in den unteren Teil des Teils A der Halterung einsetzen und
diese mit den zwei mitgelieferten Schrauben festschrauben.
Das Teil B mit dem Magnetsensor auf die Halterung A montieren und in
der Höhe so einstellen, dass dieser sich auf gleicher Achse wie der
Magnet auf der Kettennuss befindet.
Den Sensor bis ca. 3 mm (~1/8”) an den Magnet annähern und mit der
Schraube G1 festschrauben. Danach die Schraube G2 anziehen.
Montage des Magnetsensors für Ankerspill mit
Horizontalachse
(siehe Fig. 2A – 2B – 2C)
Ein Loch mit 4 mm (~3/16”) Durchmesser als Kabeldurchgang für den
Sensor in das Deck bohren.
Den O-Ring in den unteren Teil des Teils A der Halterung einsetzen und diese mit
den zwei mitgelieferten Schrauben festschrauben.
Das Teil C mit einer Säge zuschneiden. Der Sensor muss ca. 3 mm (~1/8”) vom
Magnet entfernt positioniert werden.
Das Teil C mit dem Magnetsensor auf die Halterung A montieren und mit einem
Metallkleber (Zweikomponenten-Epoxydkleber) oder Silikon befestigen.
Mit dem gleichen Kleber den Sensor an das Teil C befestigen.
Installation des Meterzählers
(siehe Stromlaufplan)
Achtung
VOR DER INSTALLATION DIE BATTERIE IMMER ABKLEMMEN.
Der Meterzähler muss so positioniert sein, dass das Display gut ablesbar und nicht dem Sonnenlicht
ausgesetzt ist.
