CLK : Master Clock DQMU,L : Output Disable / Write Mask
CKE : Clock Enable A0-11 : Address Inpu
/CS : Chip Select BA0,1 : Bank Address
/RAS : Row Address Strobe Vdd : Power Supply
/CAS : Column Address Strobe VddQ : Power Supply for Output
/WE : Write Enable Vss : Ground
DQ0-15 : Data I/O VssQ : Ground for Output
DQMU
DQML

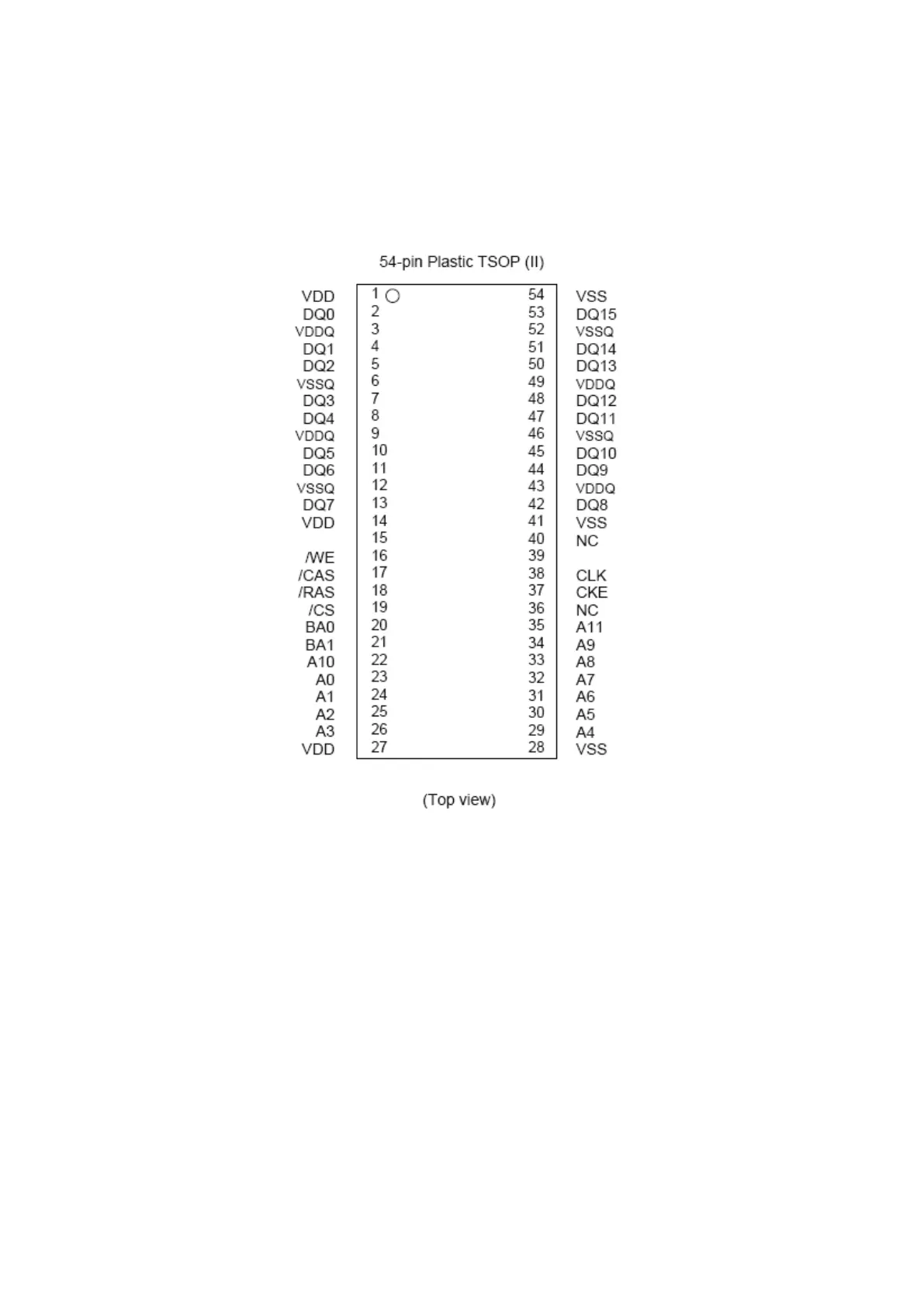

IC 212 : A3V64S40ETP-G6 (64MXDRAM)
Pin Configuration
2-14
