NAIM NAIT 50 - Page 47

45
volume
headphone
phono stream aux mains
power
4. Conguración
El NAIT 50 debe conectarse a una fuente (como el NDX2 o su tocadiscos), pero
antes de hacerlo, asegúrese de que ambos componentes están en su posición
denitiva y desconectados de la red eléctrica.

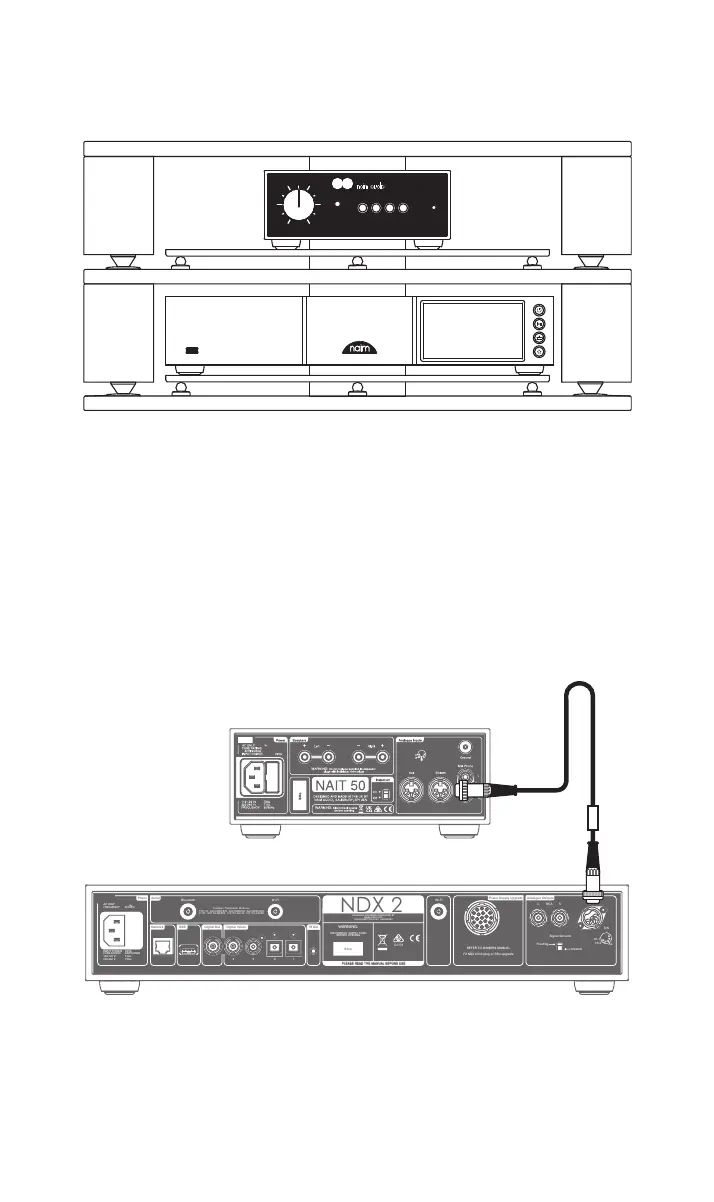

Para un rendimiento óptimo, utilice un soporte de alta delidad especíco
(idealmente el Naim Fraim), con el NAIT 50 situado encima de la fuente como
se muestra en la imagen.
Para más información, consulte el apartado 5.1.
Asegúrese de que todo el equipo esté apagado antes de conectarlo.
Conecte el cable de interconexión DIN suministrado con el NDX2 a la entrada
para la transmisión del NAIT 50.
PLEASE READ THE MANUAL BEFORE USE
S/No.
Bluetooth
Wi-Fi
Contains Transmitter Modules
FCC ID: 2ACURNP800, 2ACURBLUE, 2ACURZIGEE
IC ID: 12217A-NP800, 12217A-BLUE, 12217A-ZIGEE
REFER TO OWNERS MANUAL
Fit NDX 2 link plug or PSU upgrade
Power Supply Upgrade
2 1
3
Network
Aerial
Power
Analogue Outputs
DIN
L R
Default
Floating
RCA
ch.1
NDX 2
WARNING:
DISCONNECT SUPPLY CORD
BEFORE OPENING
DESIGNED AND MADE IN ENGLAND BY
NAIM AUDIO LTD.
SOUTHAMPTON ROAD, SALISBURY
E2378
ch.2
-ve
Signal Ground
USB
4
Wi-Fi
IR Out
IR Out
Digital Out
INPUT POWER: 60VA
FUSE RATING: ANTISURGE
100-120 V: T4AL.
220-240 V: T2AL.
AC ONLY
FREQUENCY: 50/60Hz
Digital Inputs
PLEASE READ THE MANUAL BEFORE USE
S/No.
Bluetooth
Wi-Fi
Contains Transmitter Modules
FCC ID: 2ACURNP800, 2ACURBLUE, 2ACURZIGEE
IC ID: 12217A-NP800, 12217A-BLUE, 12217A-ZIGEE
REFER TO OWNERS MANUAL
Fit NDX 2 link plug or PSU upgrade
Power Supply Upgrade
2 1
3
Network
Aerial
Power
Analogue Outputs
DIN
L R
Default
Floating
RCA
ch.1
NDX 2
WARNING:
DISCONNECT SUPPLY CORD
BEFORE OPENING
DESIGNED AND MADE IN ENGLAND BY
NAIM AUDIO LTD.
SOUTHAMPTON ROAD, SALISBURY
E2378
ch.2
-ve
Signal Ground
USB
4
Wi-Fi
IR Out
IR Out
Digital Out
INPUT POWER: 60VA
FUSE RATING: ANTISURGE
100-120 V: T4AL.
220-240 V: T2AL.
AC ONLY
FREQUENCY: 50/60Hz
Digital Inputs
