NAIM NAIT 50 - Page 67

65
volume
headphone
phono stream aux mains
power
4. Konguracja
NAIT 50 musi być podłączony do źródła (np. NDX2 lub gramofon), ale zanim
to zrobisz, upewnij się, że oba urządzenia są ustawione na swoich miejscach i
odłączone od zasilania.

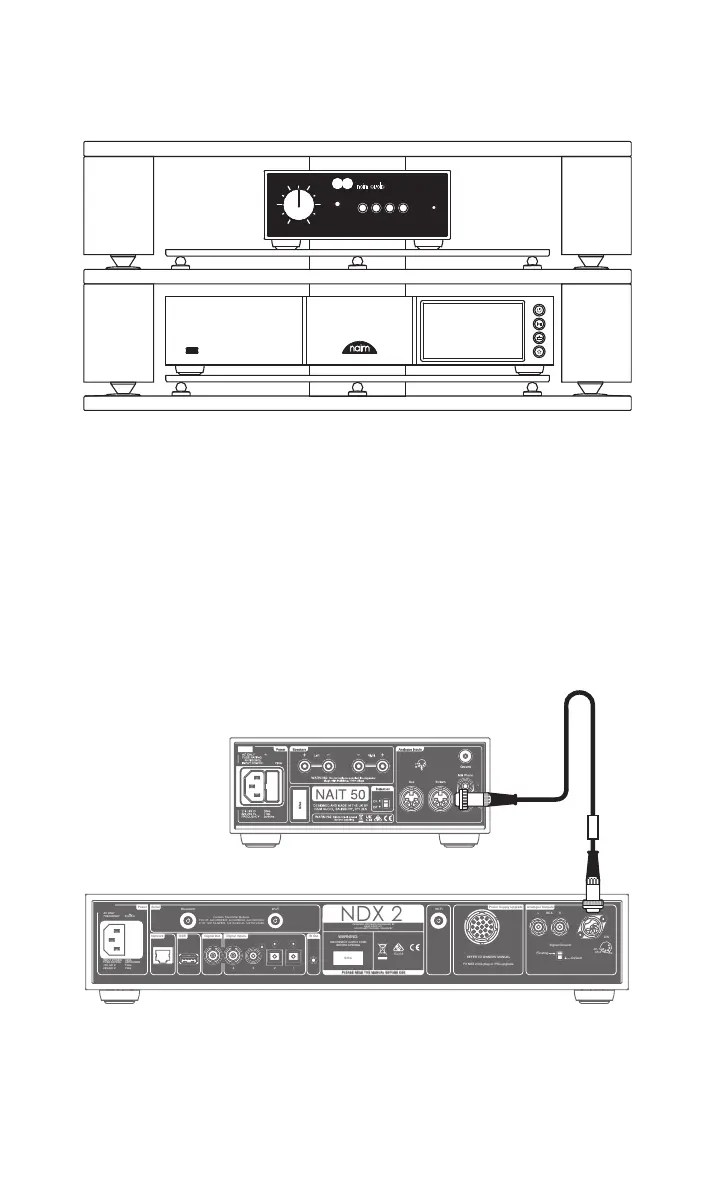

Aby zapewnić optymalne działanie, należy użyć specjalistycznego regału hi-
– najlepiej Naim Fraim – i ustawić NAIT 50 nad urządzeniem źródłowym, jak
pokazano na rysunku.
Więcej informacji w części 5.1
Przed podłączeniem upewnij się, że wszystkie urządzenia są wyłączone.
Podłącz kabel połączeniowy DIN dostarczony z NDX2 do wejścia
strumieniowego NAIT 50.
