4. Настройка

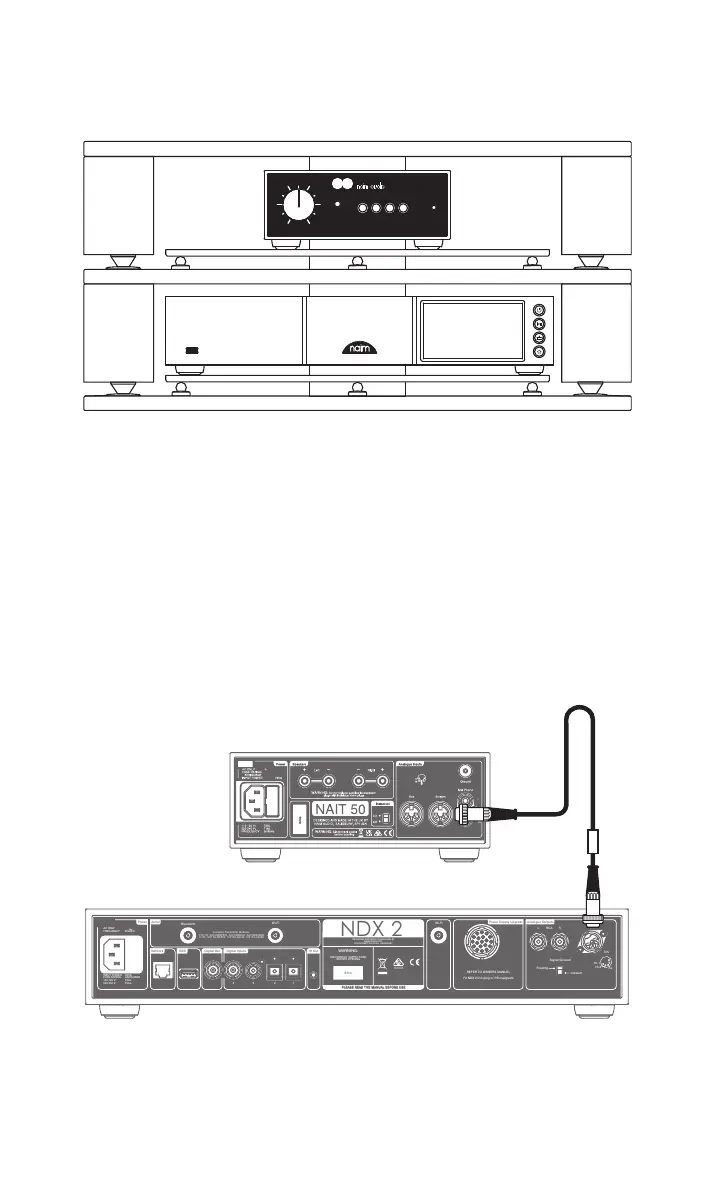

NAIT 50 необходимо подключить к источнику звука (например, к стримеру
NDX2 или виниловому проигрывателю). Перед подключением убедитесь, что
оба компонента находятся в конечном положении и отключены от сети.
Для обеспечения оптимальной работы устройства используйте специальную
стойку для оборудования hi-fi (наилучший вариант— Naim Fraim). Усилитель
NAIT 50 должен быть установлен над источником звука, как показано на
рисунке.
См. подробную информацию в разделе 5.1.
Перед подключением убедитесь, что все оборудование выключено.
Подсоедините входящий в комплект поставки NDX2 кабель с разъемом DIN к
входу Stream устройства NAIT 50.
