4 Geräteübersicht

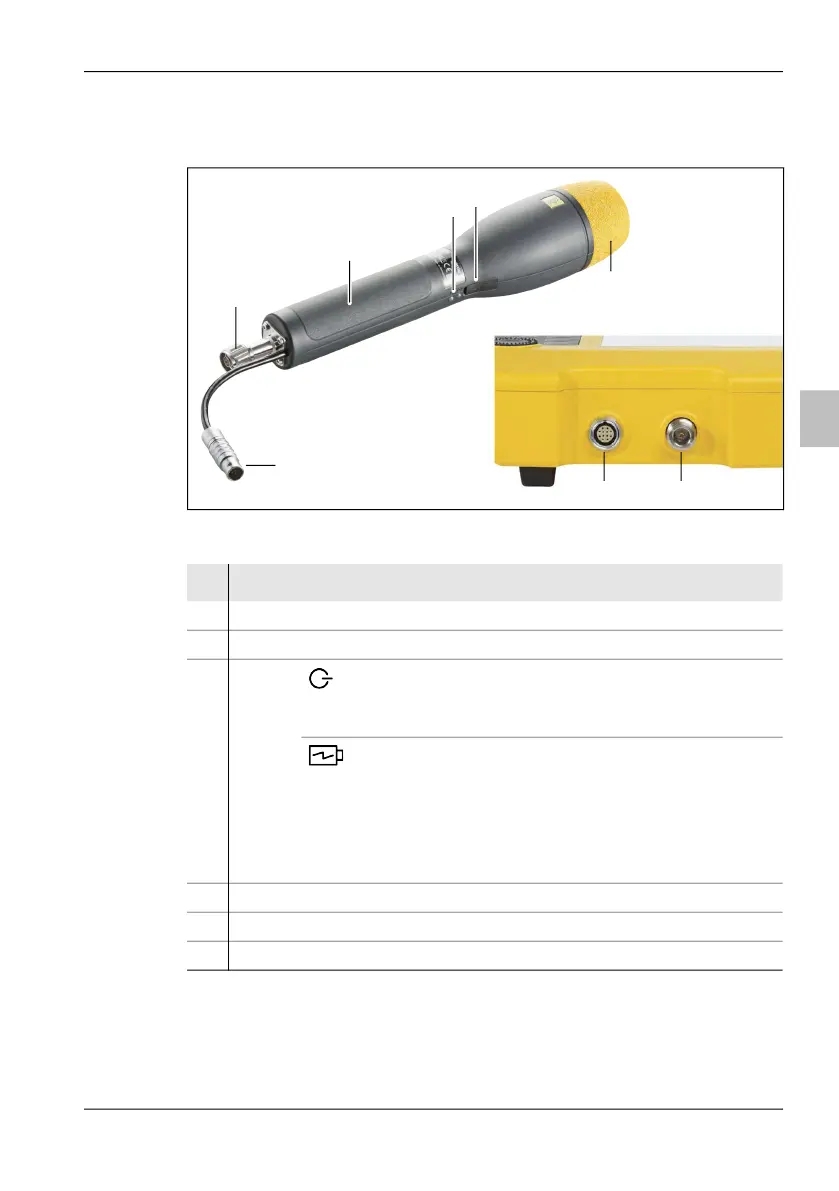

Abb. 1: Überblick über die LNB-Antenne und das Grundgerät SRM-3006
Nr. Beschreibung
1
Sensorbereich
2
USB-C-Anschluss
3
LEDs: Netzstatus:
• Aus: Gerät ausgeschaltet
• Grün: Gerät eingeschaltet
• Rot: Fehlermodus
Akku-Status:
• Aus: kein Ladegerät
angeschlossen
• Grün: Akku vollständig geladen,
Ladegerät angeschlossen
• Rot: Aufladung
• Rot blinkend: Akku-Fehler
4
Schaft
5
HF-Anschluss
6
Antennensteuerungsanschluss
