Nautyl PHCP80 - Guide Dinstallation

7
V. Guide d’installation

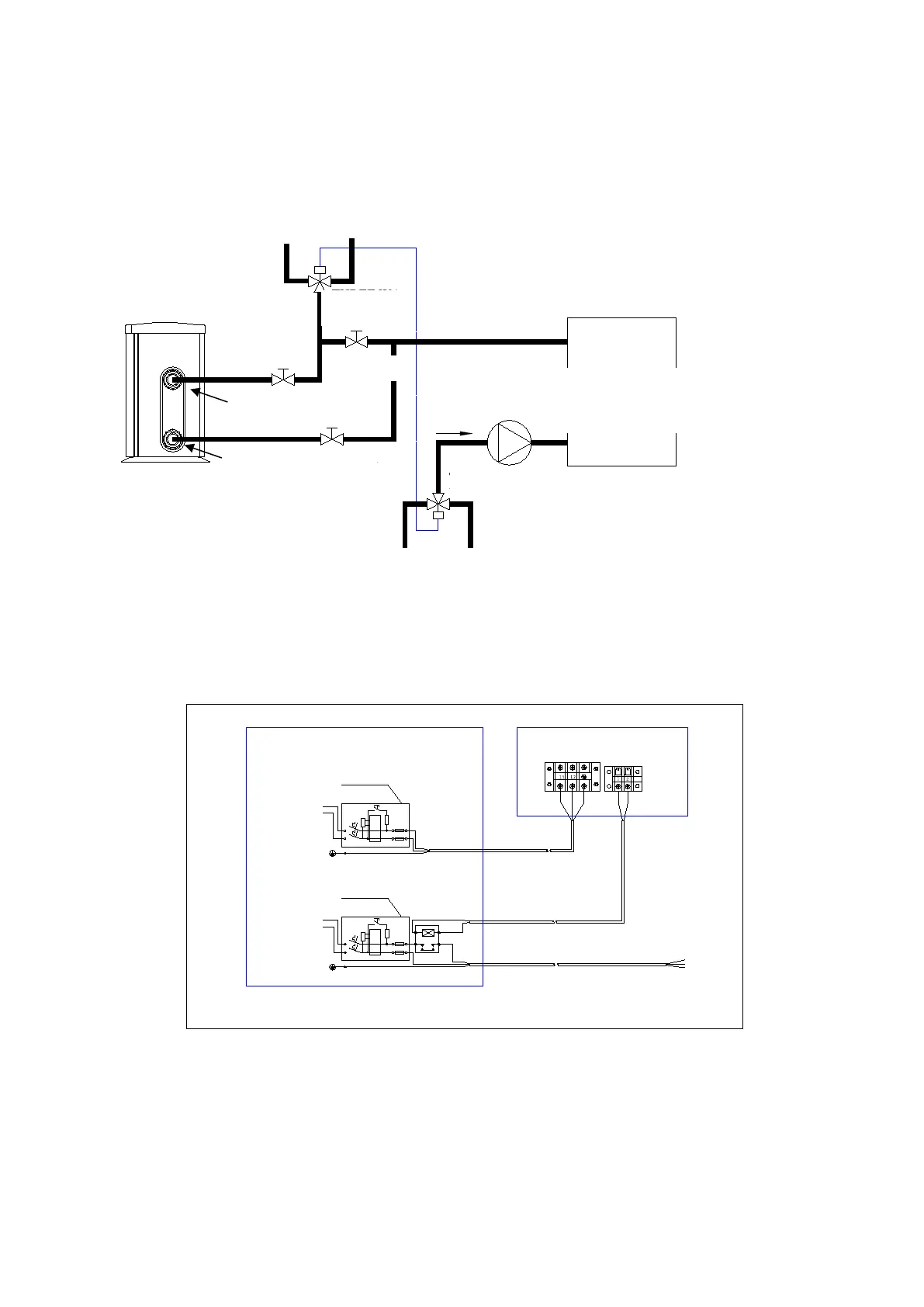

1. Schéma de la tuyauterie
Pump
POOL WATER IN
WATER TO SWIMMING POOL
STOP VALVE
THREE WAY
VALVE
SWIMMING
POOL WATER
TREATMENT
SYSTEM
work together
STOP VALVE
STOP VALVE
THREE WAY
VALVE
Remarque : Ce schéma est à titre indicatif seulement; le plan d’ensemble de la tuyauterie ne doit être
considéré qu’à titre de référence.
2. Schéma du câblage électrique
Breaker/fuse
(Customer prepare)
Earthing
Power Supply
230V/ 60Hz
L1
L2
Breaker/fuse
(Customer prepare)
Earthing
Power Supply
230V/ 60Hz
L1
L2
Pump
Heat Pump
contactor
Terminal Board
Users'Electric Box
Remarque : Le chauffe-piscine doit être adéquatement lié à la masse.
Sorite
Entrée
EAU VERS LA PISCINE
SOUPAPE
D’ARRÊT
ENTRÉE DE L’EAU DE LA PISCINE
VALVE À
TROIS VOIES
SOUPAPE
D’ARRÊT
SOUPAPE
D’ARRÊT
VALVE À
TROIS VOIES
POMPE
SYSTÈME
D’ASSAINISSEMENT
DE L’EAU DE LA
PISCINE
FONCTIONNE ENSEMBLE
Boîte électrique de l’utilisateur
Alimentation
électrique
230 V/60 Hz
Fusible/Disjoncteur
(doit être préparé par le client)
Fusible/Disjoncteur
(doit être préparé par le client)
Mise à la terre
Thermopompe
Alimentation
électrique
230 V/60 Hz
Mise à la terre
Contacteur
Plaque à bornes
Pompe
