19

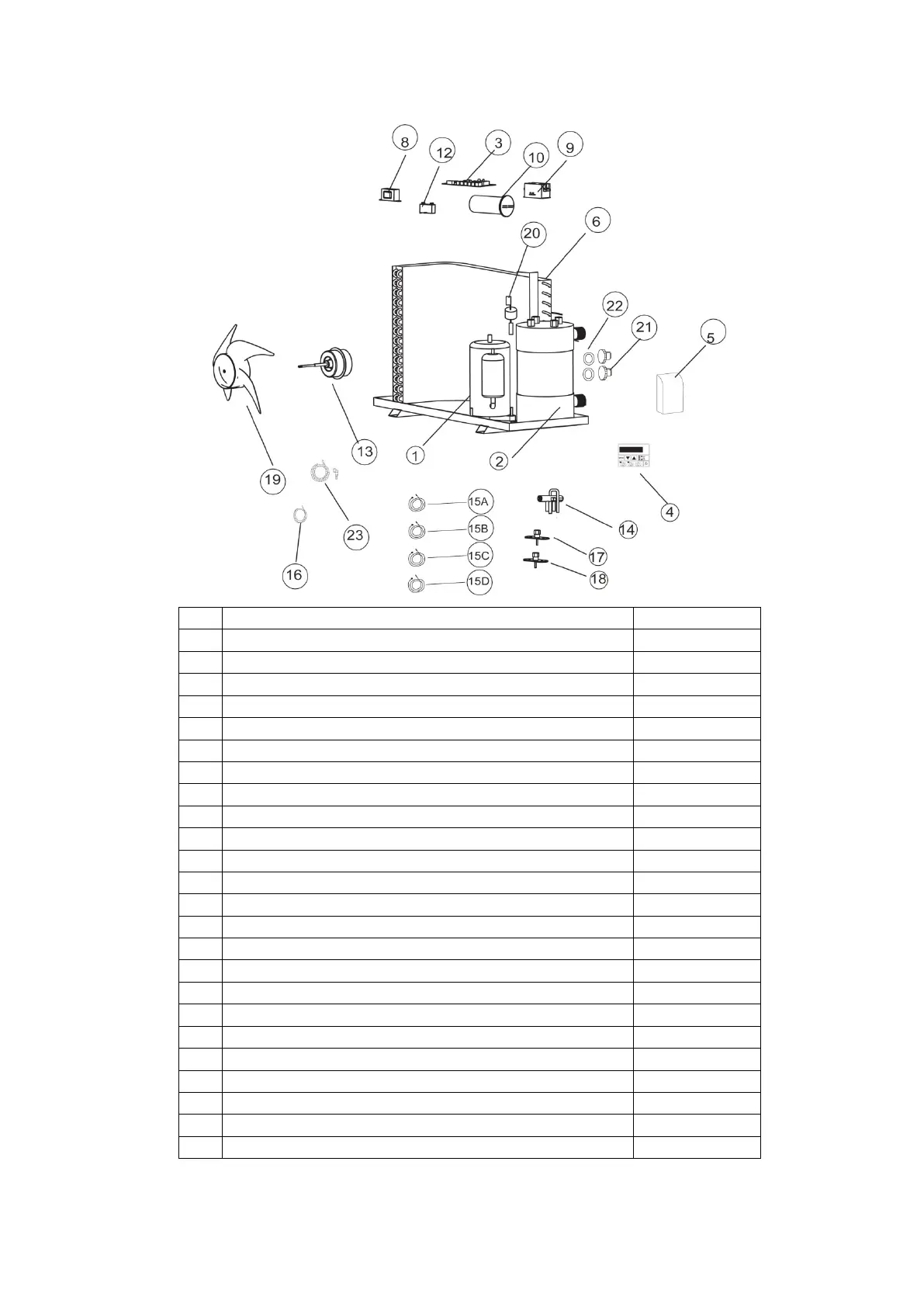

XIII. Schéma éclaté – PHCP65
SN
Nom de la pièce
PHCP65
1
Compresseur
HPXWS65CCC
2
Système d’échange de chaleur en titane
HPXWS65THEB
3
Carte de circuit imprimé
HPXWS56PCB1
4
Contrôleur
HPXWS56LC1
5
Ensemble complet de DEL pour couvercle
HPXWS56FCB
6
Évaporateur
HPXWS65EB
8
Transformateur
HPXWS56T
9
Contacteur
HPXWS56C
10
Condensateur du compresseur
HPXWS56CC
12
Condensateur du moteur du ventilateur
HPXWS65FMC
13
Moteur du ventilateur électrique
HPXWS65FM
14
Valves à 4 voies
HPXWS56FWV
15A
Capteur de température – eau de la piscine
HPXWS50TMP
15B
Capteur de température – tuyau du serpentin de refroidissement
HPXWS50TMP
15C
Capteur de température – tuyau du serpentin de chauffage
HPXWS50TMP
15D
Capteur de température – retour du gaz
HPXWS50TMP
16
Capteur de température – air
HPXWS56ATS
17
Valve haute pression
HPXWS56HPS
18
Valve basse pression
HPXWS56LPS
19
Ventilateur
HPXWS65F
20
Interrupteur du capteur de débit d’eau
HPXWS56WFM
21
Embout pour l’eau
HPXWS56WN
22
Joint d’étanchéité – embout pour l’eau
HPXWS56WNG
23
Tube de drainage et joint noir
HPXWS56DTJ
