D
D-3
D-2
Wandsteckdose
Netzkabel
Addildung B.1
Abbildung C.1

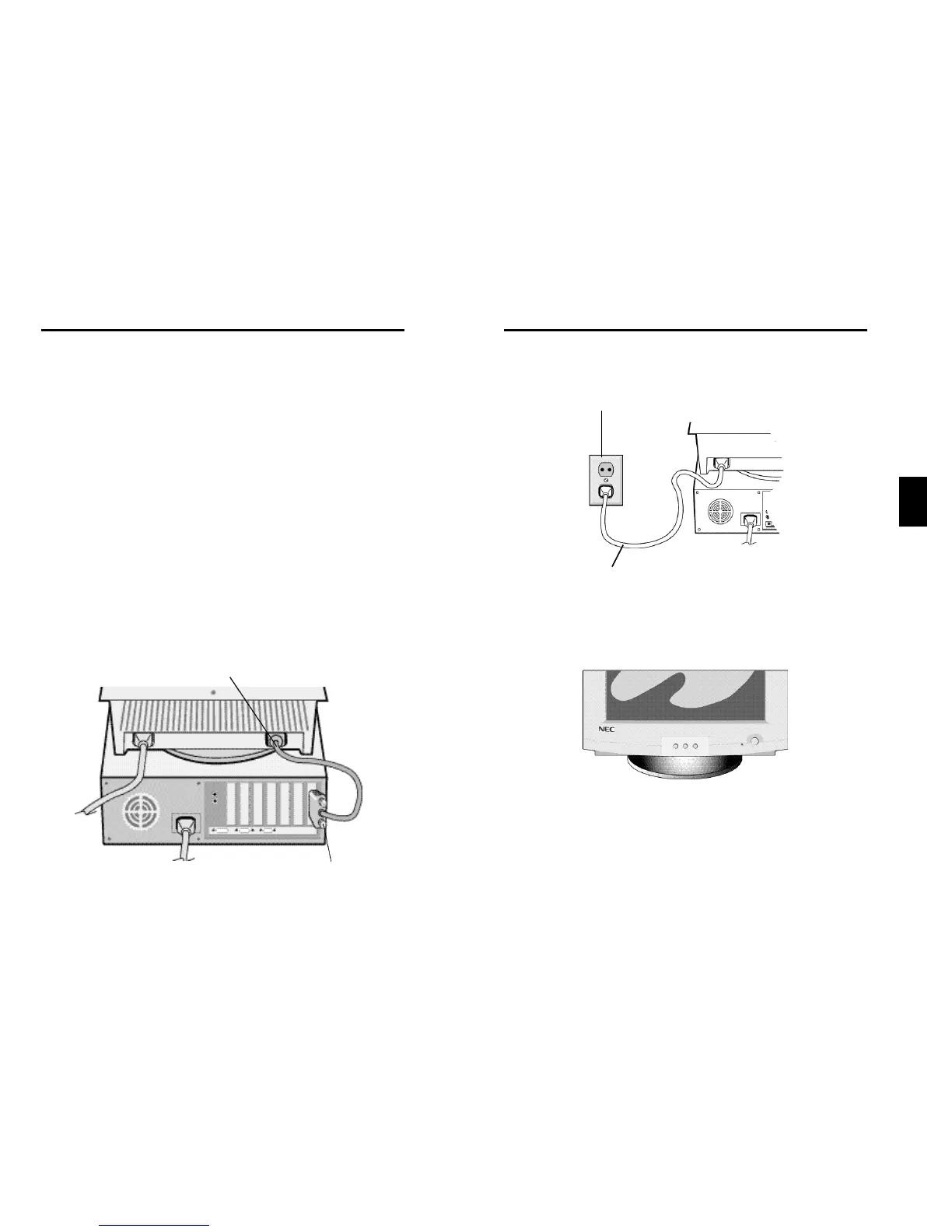

Inbetriebnahme
Beim Anschluß eines Monitors an Ihren Computer
sind folgende Punkte zu beachten:
1 Schalten Sie die Stromversorgung von Computer und Monitor aus.
2 Falls notwendig, installieren Sie eine Grafikkarte nach den
Anweisungen im Benutzerhandbuch der Grafikkarte.
3 Verbinden Sie den 15-pin mini D-SUB Stecker des fest montierten
Signalkabels mit der entsprechenden Buchse der Grafikkarte Ihres
Rechners (Abbildung A.1). Ziehen Sie alle Schrauben fest.
4 Verbinden Sie das mitgelieferte Netzkabel auf einer Seite mit dem
Monitor und auf der anderen Seite mit einer geerdeten Wandsteckdose
in der Nähe des Monitors (Abbildung B.1).
5 Schalten Sie Monitor (Abbildung C.1) und Computer ein.
6 Hiermit ist der Anschluß des Monitors abgeschlossen.
Hinweis: Sollten sich hierbei Probleme ergeben, so lesen Sie bitte den
Abschnitt “Hilfe bei Problemen”.
Fest montiertes Signalkabel
15-pin mini D-SUB
Abbildung A.1
HR17 MultiSync
