Nelson PRO 6000 - Page 11

11

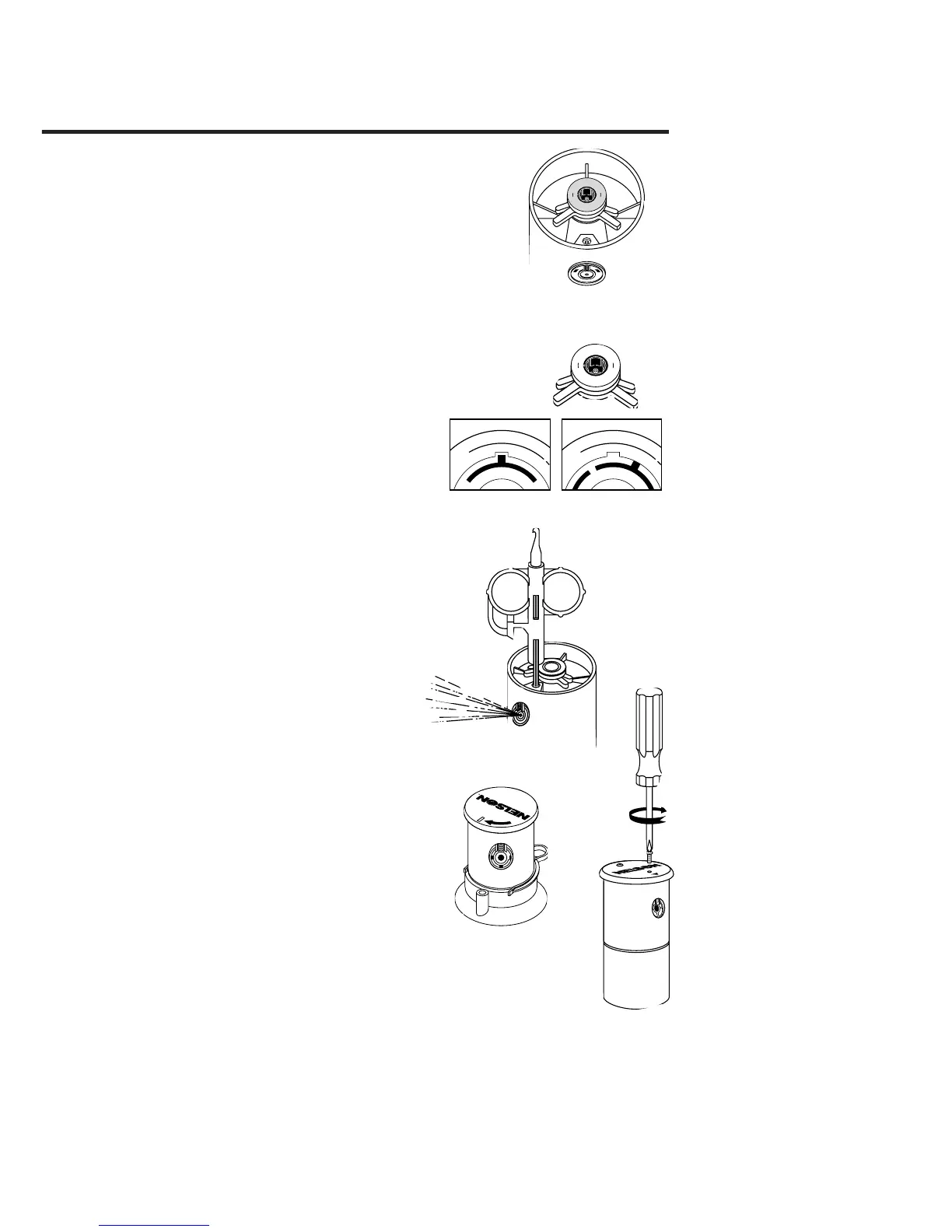

6. AJUSTE PARA UM CÍRCULO PARCIAL
A. RETIRE O DISCO CONFIGURAÇÃO DE CLIQUE
e rode o aspersor manualmente até o bocal apontar
para o centro da área que se deseja irrigar.
B. COLOQUE O DISCO DE CONFIGURAÇÃO DE
CLIQUE COM O LADO CINZENTO VIRADOPARA CIMA,
Ajuste os anéis para o ângulo desejado.
C. PROTECÇÃO DO ANEL DA MEMÓRIA
Se o aspersor for rodado manualmente para além
da configuração estabelecida, o anel da memória
ressaltará temporariamente da sua posição
enquanto o aspersor roda à volta para a sua
configuração de círculo parcial original.
7. VERIFIQUE COM A ÁGUA LIGADA
Verifique as configurações de círculo parcial.
Rode o parafuso retentor do bico no sentido
dos ponteiros do relógio para difundir o jacto,
conforme necessário. Assegure-se que a parte
de cima do parafuso do bocal se encontra
abaixo do plástico circundante do bico
CUIDADO: Abra a torneira da água
LENTAMENTE para purgar o ar durante
o arranque inicial. Recomendamos um volume
de água a uma taxa de enchimento de velocidade
inferior a 2 pés por segundo.
8. REPONHA A COBERTURA
A. INSTALAÇÃO PADRÃO -
Encaixe a cobertura e faça rodar a marca
afastando-a do bico para travar.
B. PARAFUSO DE SEGURANÇA -
Encaixe a cobertura e alinhe com o bico.
Aperte o parafuso através da pequena depressão
no topo da cobertura. Aperte o parafuso até a
respectiva cabeça ficar embutida na borracha.
P
A
R
T
C
I
R
C
L
E
T
H
I
S
S
I
D
E
U
P
P
A
R
T
C
I
R
C
L
E
T
H
I
S
S
I
D
E
U
P
U
P
U
P
C. Anel de
memória
6.
A. & B.
7.
8A.
8B.
Posição Normal Fora de Posição
