Modell EN104
TP
/EN106
TP
/EN108
TP
Ethernet-Hub Installationshandbuch
Hubs kaskadieren

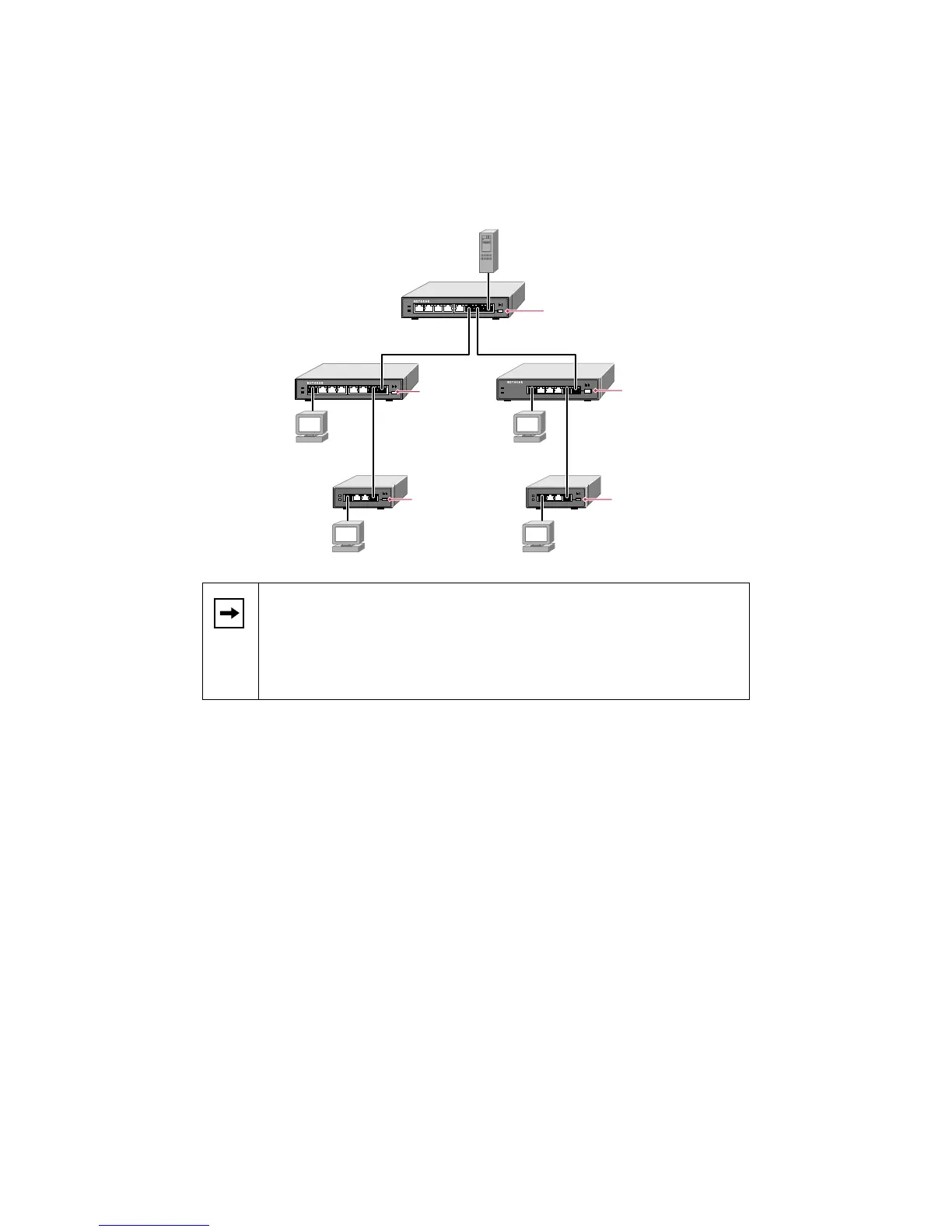

Die folgende Abbildung zeigt, wie Hubs mit Hilfe der 10BASE-T-Anschlüsse in
einer sternförmigen Hierarchie kaskadiert werden, und gibt die Stellung des
Druckschalters "Normal/Uplink" für jeden Hub an.
Hinweis:
Die Ethernet-Spezifikationen beschränken die Anzahl der
Hubs mit Twisted-Pair-Verbindungen in jedem Kommunikationspfad
auf fünf (siehe Beispiel). Wenn PC “A” mit PC “B” kommuniziert,
verläuft der Kommunikationspfad von Hub 4 nach Hub 2, nach Hub 1,
nach Hub 3 und schließlich nach Hub 5.
123456
Link/Rx Partition
Normal/Uplink
Pwr
Col
EN106
TP
10 BASE-T HUB
1234 5678
Pwr
Col
EN108
TP
10 BASE-T HUB
1234 5678
Pwr
Col
EN108
TP
10 BASE-T HUB
8727FA
AB
Hub 2
Hub 4 Hub 5
Hub 1
Hub 3
Uplink
Normal
UplinkUplink
Uplink
