– 12 –

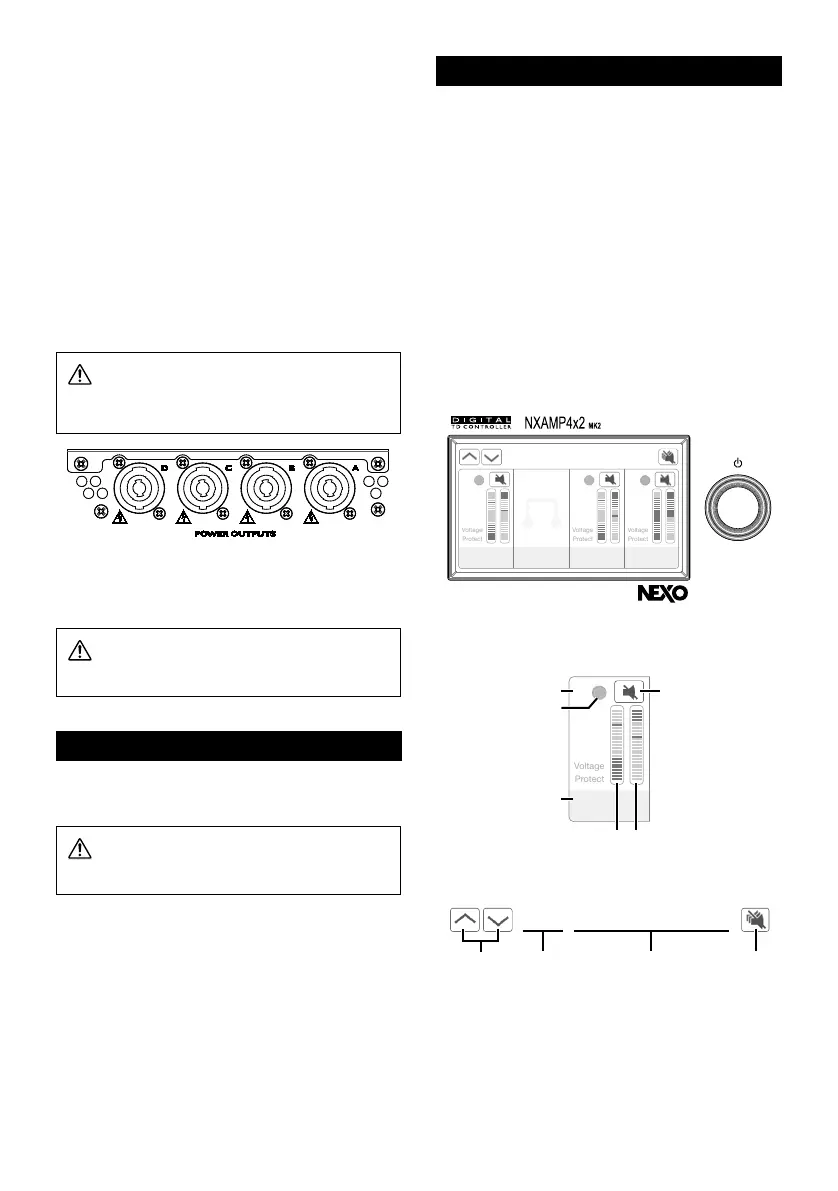

Anschließen der Leistungsausgänge des NXAMPmk2
Der NXAMPmk2 bietet vier NL4-Ausgänge zum Anschließen der
Lautsprecher. Die Pin-Belegung ist wie folgt:
• CH1 des Verstärkers wird am NL4 A 1+/1– und NL4 B 2+/2–
ausgegeben
• CH2 des Verstärkers wird am NL4 B 1+/1– und NL4 A 2+/2–
ausgegeben
• CH3 des Verstärkers wird am NL4 C 1+/1– und NL4 D 2+/2–
ausgegeben
• CH4 des Verstärkers wird am NL4 D 1+/1– und NL4 C 2+/2–
ausgegeben
Von den Ausgängen des NXAMPmk2 können jeweils zwei
gebrückt geschaltet werden. Beachten Sie, dass es am Verstärker
keine speziellen Ausgänge für den Bridge-Modus gibt, der Bridge-
Ausgang ist immer in Form der folgenden Pin-Belegung verfügbar:
• Die gebrückte Ausgabe von CH1&2 des Verstärkers erfolgt am
NL4 A 1+/1– und NL4 B 2+/2–
• Die gebrückte Ausgabe von CH3&4 des Verstärkers erfolgt am
NL4 C 1+/1– und NL4 D 2+/2–
WARNUNG! Bei gebrücktem Betrieb berühren Sie
niemals die nicht verwendeten Pins an den NL4-Ausgängen
und schließen Sie diese nicht kurz; dort können hohe
Spannungen auftreten.
Um den NXAMPmk2 problemlos frontseitig mit Ihren NEXO-
Lautsprechern verbinden zu können, ist ein Digital Patching Unit
(Referenz-DPU) erhältlich.
Prüfen Sie die Lautsprecherimpedanz, bevor Sie diese am
NXAMPmk2 anschließen.
WARNUNG! Der NXAMPmk2 arbeitet mit
Ausgangslasten von bis zu 2 Ohm im Vierkanalmodus oder
bis herab zu 4 Ohm im Bridge-Modus.
Netzanschluss
Der NXAMPmk2 akzeptiert Netzspannungen zwischen 100 und
240 Volt, 50 oder 60 Hz, dank seines hochwirksamen aktiven PFC-
Systems (Power Factor Correction).
WARNUNG! Prüfen Sie die örtliche Netzspannung
und stellen Sie vor dem Anschließen sicher, dass sie die
Anforderungen der NXAMPmk2 erfüllt.
Beachten Sie die Seite mit den Technischen Daten in diesem
Dokument, um die Bedingungen für die Stromversorgung des
NXAMPmk2 kennen zu lernen, je nach NXAMPmk2-Modell und
angeschlossener Last.
Der Stromanschluss erfolgt durch einen Anschluss nach
Powercon-20-Standard.
Einrichten des NXAMPmk2
Vorstellung der Vorderseite
Der NXAMPmk2 besitzt einen 4,3-Zoll-Farb-Touchscreen und
einen Encoder mit Druckfunktion und Lichtkranz.
• Das große taktile Display zeigt Einstellungen und Status des
Prozessors und der Verstärker an. Durch Antippen der Auf-/
Abwärtspfeile navigieren Sie durch die Menüs und wählen
Parameterbereiche aus, durch Drehen am Encoder stellen
Sie die Werte ein. Drücken Sie auf den Encoder, um den
eingestellten Wert zu bestätigen.
• Wenn kein Parameter ausgewählt ist, drücken Sie auf den
Encoder, um das Optionenmenü zu erreichen. Drehen Sie am
Encoder, um eine Option auszuwählen, oder tippen Sie auf die
Zurück-Taste, um wieder zum Hauptmenü zu gelangen.
• Näheres zu den einzelnen Bedienvorgängen nden Sie in der
Bedienungsanleitung des NXAMPmk2.
Starten des NXAMPmk2
Die Einrichtung des NXAMPmk2 ist ganz einfach. Sobald die
Verkabelung abgeschlossen und der Netzanschluss hergestellt ist,
leuchtet der Lichtkranz des Encoders gedämpft. Drücken Sie lange
auf den Encoder, bis das System hochfährt.
Y001
NXAMP4x2mk2-123456
1
S118 OM
30-120
2 3
M28 LF MAIN
120-900
4
M28 HF MAIN
900-20k
Diese Hauptanzeige zeigt für jeden Kanal das Lautsprecher-Preset
(1), die Ausgangspegelanzeigen (Voltage (2) und die Schutzebene
(Protect (3)), die Stummschaltungstaste (4), die Kanalnummer
(5) und Ausgangsstrom- und Ausgangsschutzanzeigen (6) an.
1
S118 OM
30-120
1
4
5
2 3
6
Im oberen Teil des Displays werden die Navigationstasten für das
Menü (7), die Geräte-ID (8), der Gerätename (9) und die globale
Stummschaltungstaste ()) dargestellt.
NXAMP4x2mk2-123456
7 )8 9
