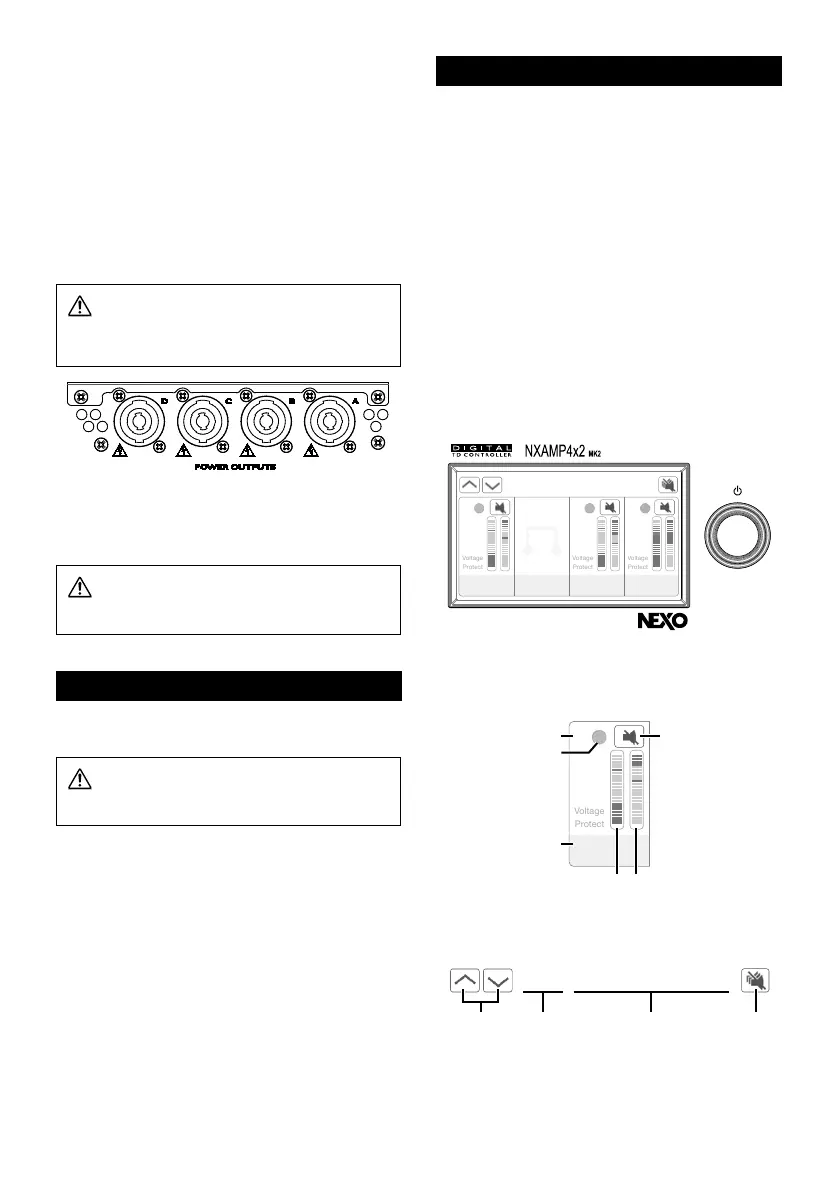

Connexion des sorties de puissance du NXAMPmk2
Le NXAMPmk2 utilise quatre sorties NL4 pour le branchement
des enceintes. Le brochage des sorties est comme suit :
• L'amplicateur CH1 sort sur NL4 A 1+/1- et NL4 B 2+/2-
• L'amplicateur CH2 sort sur NL4 B 1+/1- et NL4 A 2+/2-
• L'amplicateur CH3 sort sur NL4 C 1+/1- et NL4 D 2+/2-
• L'amplicateur CH4 sort sur NL4 D 1+/1- et NL4 C 2+/2-
Les sorties du NXAMPmk2 peuvent être pontées deux par
deux. Notez qu'il n'y a pas de sortie dédiée pour utiliser les
amplicateurs en mode pont, ce mode étant toujours disponible
via le brochage suivant :
• L'amplicateur CH1/2 (en pont) sort sur NL4 A 1+/1- et NL4 B 2+/2-
• L'amplicateur CH3/4 (en pont) sort sur NL4 C 1+/1- et NL4 D 2+/2-
AVERTISSEMENT ! Lorsque l'unité est utilisée en
mode pont, assurez-vous de ne jamais toucher ou court-
circuiter les broches inutilisées sur la sortie NL4 car il peut
y avoir des tensions élevées.
Pour vous aider à connecter en toute transparence le système
NXAMKmk2 à vos enceintes NEXO, une unité d'assignation
numérique automatique (référence DPU) est disponible.
Veuillez vérier l'impédance des enceintes avant de connecter
le système NXAMPmk2.
AVERTISSEMENT ! Le système NXAMPmk2
fonctionne avec une charge de sortie minimum de 2 ohms
en mode quatre canaux ou de 4 ohms en mode pont.
Connexions secteur
Le NXAMPmk2 peut être raccordé à un secteur de 100 à 240 volts
et de 50 à 60 Hz, grâce à l'efcacité de son système PFC (Power
Factor Correction : Compensation de puissance réactive).
AVERTISSEMENT ! Vériez les caractéristiques
du secteur et assurez-vous qu’elles correspondent aux
besoins du NXAMPmk2 avant de procéder à la connexion.
Reportez-vous à la page des caractéristiques techniques du
présent document pour connaître les besoins en alimentation
du NXAMPmk2 selon le modèle NXAMPmk2 utilisé et la charge
connectée.
La connexion de l'alimentation secteur s'effectue via un
connecteur Powercon 20 standard.
Conguration du NXAMPmk2
Présentation du panneau avant
Le NXAMPmk2 dispose d'un écran d'afchage tactile en
couleur de 4,3 pouces et d'un encodeur rotatif à rétroéclairage
en surround.
• Un grand écran tactile est utilisé pour l'afchage des réglages
et de l'état de l'amplicateur. Au-dessus des èches vers le
haut/bas qui permettent de naviguer à travers les menus,
sélectionnez une zone de réglage de paramètre et activez
l'encodeur en conséquence. Si nécessaire, appuyez sur
l'encodeur pour valider la valeur.
• Si aucun paramètre n'est sélectionné, appuyez sur l'encodeur
pour saisir le menu des options. Tournez l'encodeur pour
sélectionner une option ou appuyez sur la touche arrière an
d'accéder au menu principal à nouveau.
• Consultez le mode d'emploi du NXAMPmk2 pour obtenir de
plus amples détails sur son fonctionnement.
Démarrage du NXAMPmk2
La conguration du NXAMPmk2 est assez simple. Une fois le
câblage et le raccordement à l'alimentation secteur effectués,
le rétroéclairage en surround de l'encodeur commence
à s’illuminer progressivement. Appuyez sur l'encodeur de
manière prolongée jusqu'à ce que le système démarre.
Y001
NXAMP4x2mk2-123456
1
S118 OM
30-120
2 3
M28 LF MAIN
120-900
4
M28 HF MAIN
900-20k
L'écran principal afche pour chaque canal la présélection de
l'enceinte (1), les indicateurs de mesure de sortie (voltage (2)
et le niveau de protection (3), la touche de mute (4), le numéro
de canal (5) ainsi que les voyants du courant de sortie et de la
protection en sortie (6).
1
S118 OM
30-120
1
4
5
2 3
6
Dans la partie supérieure de l'écran sont afchées les touches
Menu Navigation (Navigation dans le menu) (7), Device ID
(ID de périphérique) (8), Device name (Nom de périphérique)
(9) et Global Mute (mute global) ()).
NXAMP4x2mk2-123456
7 )8 9
