– 22 –
Conexión de las salidas de alimentación del
NXAMPmk2

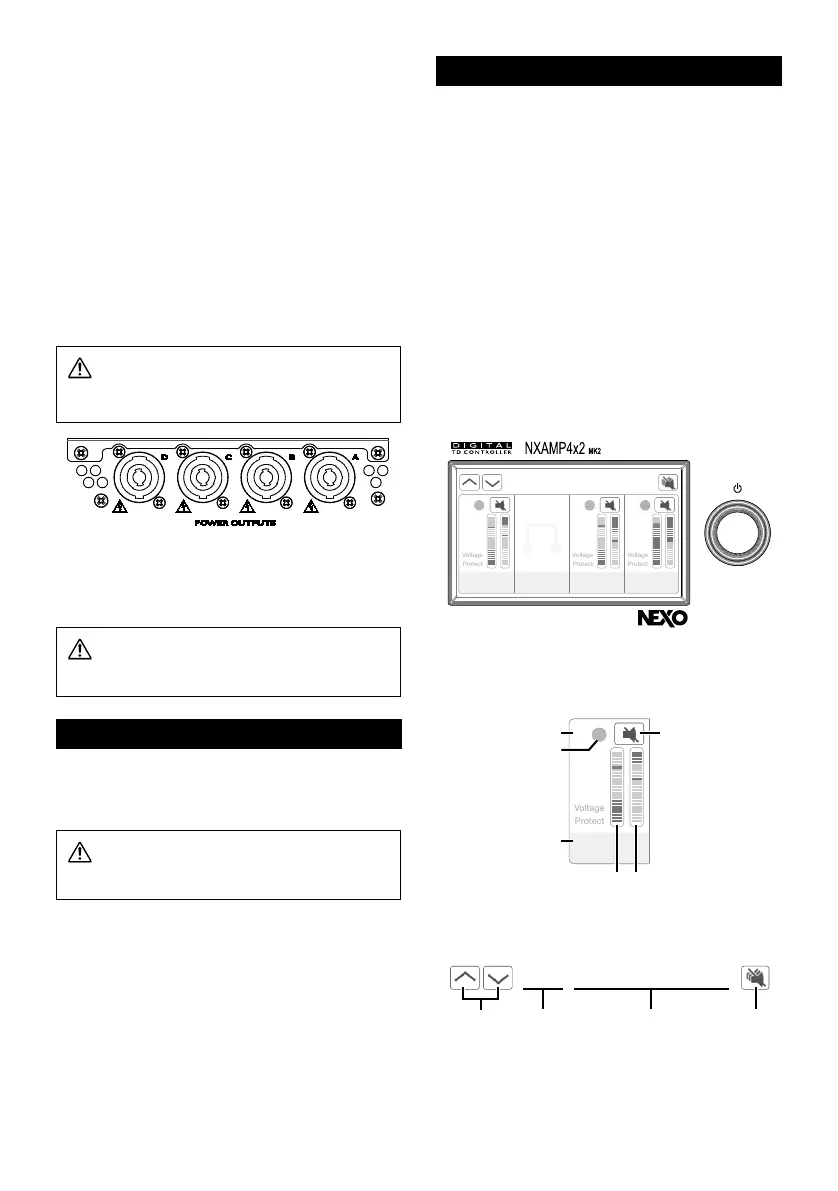

El NXAMPmk2 utiliza cuatro salidas NL4 para conectar los
altavoces. Las asignaciones de las patillas son las siguientes:
• Salidas del canal 1 (CH1) del amplicador en NL4 A 1+/1-
y NL4 B 2+/2-.
• Salidas del canal 2 (CH2) del amplicador en NL4 B 1+/1-
y NL4 A 2+/2-.
• Salidas del canal 3 (CH3) del amplicador en C 1+/1- y NL4
D 2+/2-.
• Salidas del canal 4 (CH4) del amplicador en NL4 D 1+/1-
y NL4 C 2+/2-.
Las salidas del NXAMPmk2 se pueden puentear de dos en
dos. Tenga en cuenta que no hay ninguna salida dedicada
para utilizar los amplicadores en modo puenteado; siempre es
posible usar un puente con la asignación de patillas siguiente:
• Salidas de los canales 1 y 2 (puente) del amplicador en NL4
A 1+/1- y NL4 B 2+/2-.
• Salidas de los canales 3 y 4 (puente) del amplicador en NL4
C 1+/1- y NL4 D 2+/2-.
ADVERTENCIA Cuando se usa el modo puenteado,
nunca deben tocarse ni cortocircuitarse las patillas no
utilizadas en la salida NL4, porque el voltaje en estas
patillas puede ser elevado.
Para facilitar la conexión sin problemas del NXAMPmk2 a los
altavoces NEXO, está disponible una unidad de asignación
de patches digital (referencia, DPU, Digital Patching Unit)
automática.
Compruebe la impedancia del altavoz antes de conectarlo al
NXAMPmk2.
ADVERTENCIA El NXAMPmk2 funciona con
cargas de salida de 2 ohmios en modo de cuatro canales o
de 4 ohmios en modo puenteado.
Conexiones a la red eléctrica
El NXAMPmk2 puede conectarse a una red eléctrica de entre
100 y 240 voltios, entre 50 y 60 Hz, gracias a su sistema activo
de corrección del factor de alimentación (PFC, Power Factor
Correction).
ADVERTENCIA Compruebe el valor local de la
red eléctrica y asegúrese de que cumpla los requisitos del
NXAMPmk2 antes de conectarlo.
Consulte la página de especicaciones de este documento
para conocer los requisitos de red eléctrica del NXAMPmk2 en
función del modelo del NXAMPmk2 y de la carga conectada.
La conexión a la red eléctrica se lleva a cabo mediante un
conector estándar Powercon 20.
Conguración del NXAMPmk2
Presentación del panel frontal
El NXAMPmk2 presenta una pantalla táctil de 4,3 pulgadas en
color y un codicador de tipo pulsador giratorio rodeado de un
anillo retroiluminado.
• La gran pantalla táctil se utiliza para mostrar los ajustes y el
estado del amplicador. Utilice las echas arriba y abajo para
navegar entre los menús, seleccione el área cuyo parámetro
desee ajustar y gire el codicador en consecuencia. Cuando
sea preciso, pulse el codicador para validar el valor.
• Si no hay ningún parámetro seleccionado, al pulsar
el codicador entrará en el menú de opciones. Gire el
codicador para seleccionar una opción o pulse el botón de
retroceso para volver al menú principal.
• Consulte el manual de instrucciones del NXAMPmk2 para
obtener información detallada sobre su funcionamiento.
Inicio del NXAMPmk2
La conguración NXAMPmk2 es sencilla. Una vez conectados
los cables y enchufado el dispositivo a la red eléctrica, el anillo
retroiluminado del codicador emite una luz que aumenta y baja
de intensidad lentamente. Mantenga pulsado este codicador
hasta que arranque el sistema.
Y001
NXAMP4x2mk2-123456
1
S118 OM
30-120
2 3
M28 LF MAIN
120-900
4
M28 HF MAIN
900-20k
La pantalla principal muestra el ajuste predenido para cada
canal (1), los medidores de salida de voltaje y nivel de protección
(Voltage (2) y Protect (3)), el botón de silenciamiento (4), el
número de canal (5), los indicadores (6) de corriente de salida
y protección de salida.
1
S118 OM
30-120
1
4
5
2 3
6
En la parte superior de la pantalla, se muestran los botones
de navegación de menús (7), el identicador del dispositivo
(8), el nombre del dispositivo (9) y el botón de silenciamiento
global ()).
NXAMP4x2mk2-123456
7 )8 9
