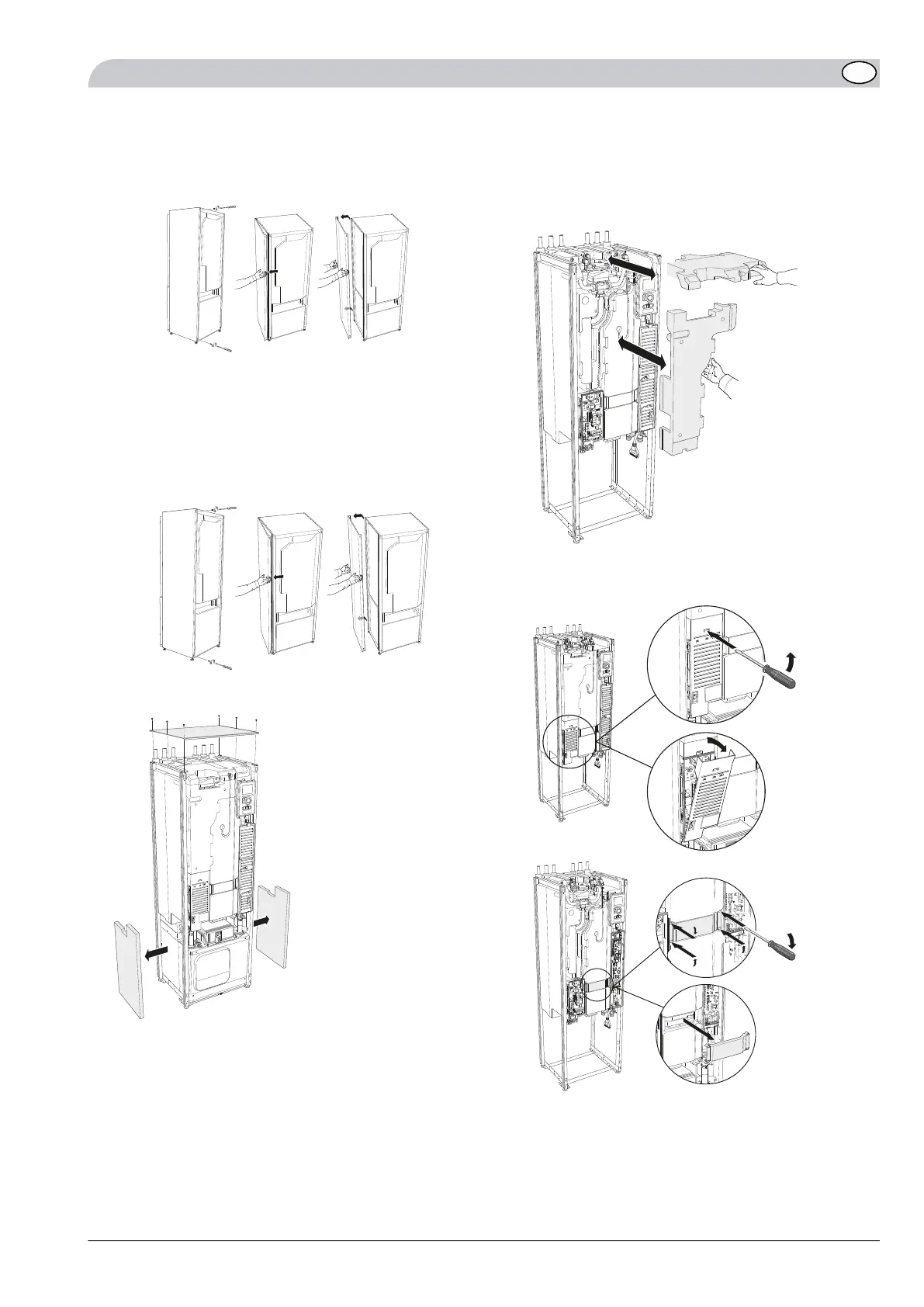

6.
Ziehen Sie bei Bedarf die Wärmepumpe vor.
7.
Entfernen Sie Seitenabdeckungen, obere Abdeckung
und Schallisolierungen vom Ständerrahmen zwischen
Kältemodul und Seitenabdeckungen.
LEK
LEK
LEK
A
Lösen Sie die Schrauben an der Ober- und Unter-
seite.
B
Drehen Sie die Abdeckung leicht nach außen.
C
Bewegen Sie die Abdeckung nach außen und
hinten.
D
Der Einbau erfolgt in umgekehrter Reihenfolge.
LEK
LEK
LEK
LEK
Linker Schaltschrank und Elektroheizpatrone,
Umsetzung
1.
Entfernen Sie die obere Isolierung über dem Speicher
und vor der Elektroheizpatrone an der alten und der
neuen Einheit.
LEK
2.
Entfernen Sie die Schutzabdeckung für den Schalt-
schrank sowie die Kunststoffabdeckung zwischen lin-
kem und rechtem Schaltschrank.
LE
K
1.
2.
A
B
LEK
A
B
1.
2.
3.
4.
25NIBE F1245/F1255
