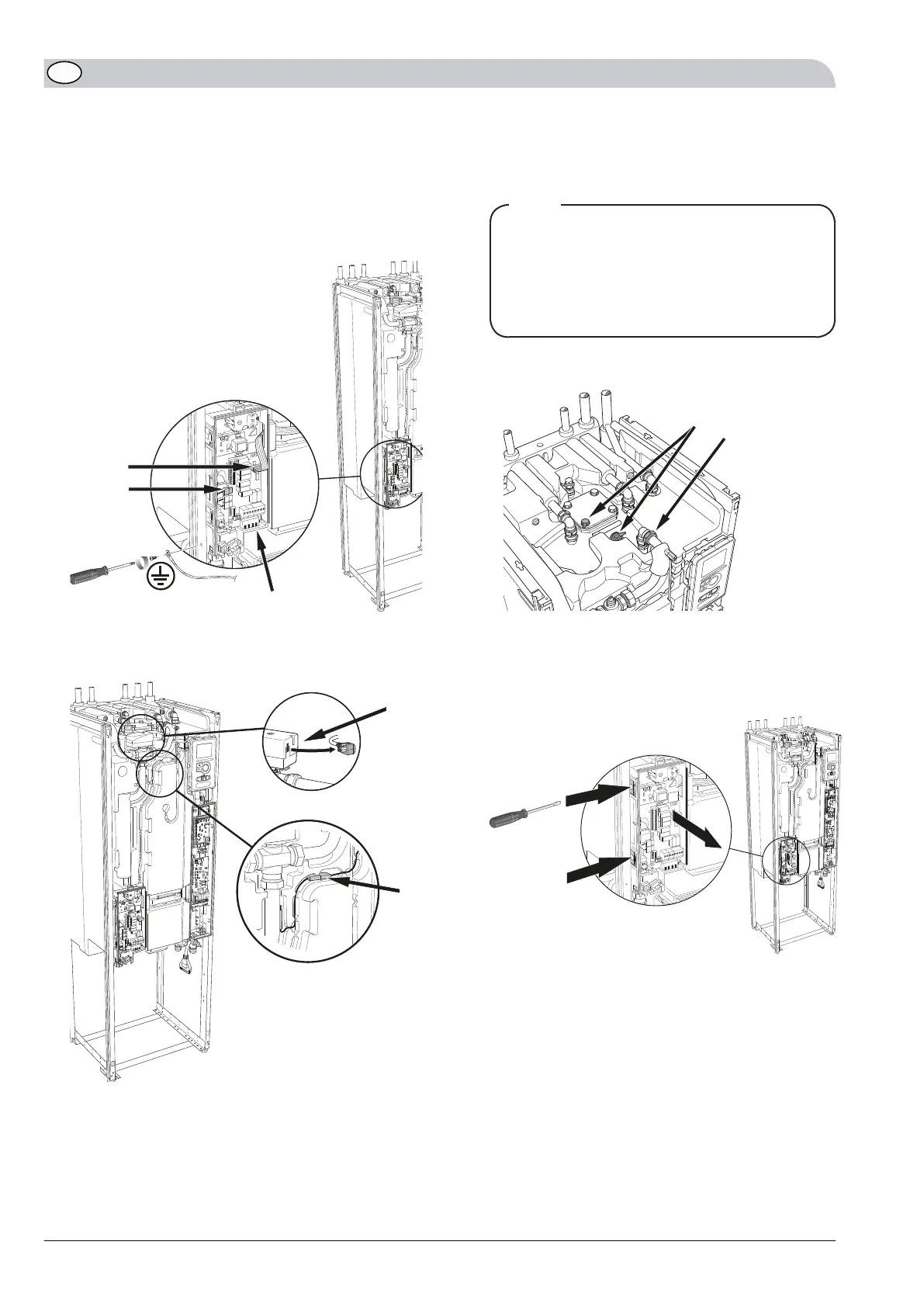

3.
Lösen/entfernen Sie das Flachbandkabel von der
Elektroheizpatronenplatine.
4.
Lösen/entfernen Sie den Verkabelungskontakt.
5.
Lösen/entfernen Sie den Verkabelungskontakt
(Schraubendreher).
6.
Lösen/entfernen Sie das Erdungskabel von der linken
Seite des Ständerrahmens.
LE
K
4.4?
4.3?
4.6?
3
4
5
6
7.
Lösen/entfernen Sie den Kontakt vom Fühler (BT2).
8.
Lösen/entfernen Sie den Kontakt vom Umschaltventil
(QN10).
LEK
7
8
9.
Gilt nur für Emaillespeicher:
Lösen/entfernen Sie die Kabelanschlüsse von der An-
ode.
TIP!
Wichtig!
Notieren Sie die Kabelposition.
Wenn die Kabel bei der erneuten Montage falsch
angeschlossen werden, besteht kein Korrosions-
schutz.
10.
Lösen Sie die Mutter am HM-Vorlauf zum Glattrohr-
wärmetauscher am Speicher zum Luftventil (QM22).
10
9
9
10
11.
Entfernen Sie die Rohrschelle vom HM-Vorlauf zwi-
schen Elektroheizpatrone sowie Kältemodul (QM31)
und trennen Sie die Kupplung.
12.
Lösen/entfernen Sie den Schaltschrank von seinen
Halterungen.
L
EK
Press
Press
A
B
NIBE F1245/F125526
DE

Nibe F1245 Specifications

General

Refrigerant	R410A
Control System	NIBE SMO 40
Dimensions (HxWxD)	1800 x 600 x 620 mm
Energy Efficiency Class Heating 35°C	A++
Energy Efficiency Class Heating 55°C	A++
Heating Capacity	5-12 kW
COP Heating	4.5
Integrated Hot Water Tank	180 liters
Power Input Heating	1.0 - 3.0 kW
