Nibe F1245 Service Instructions

13.

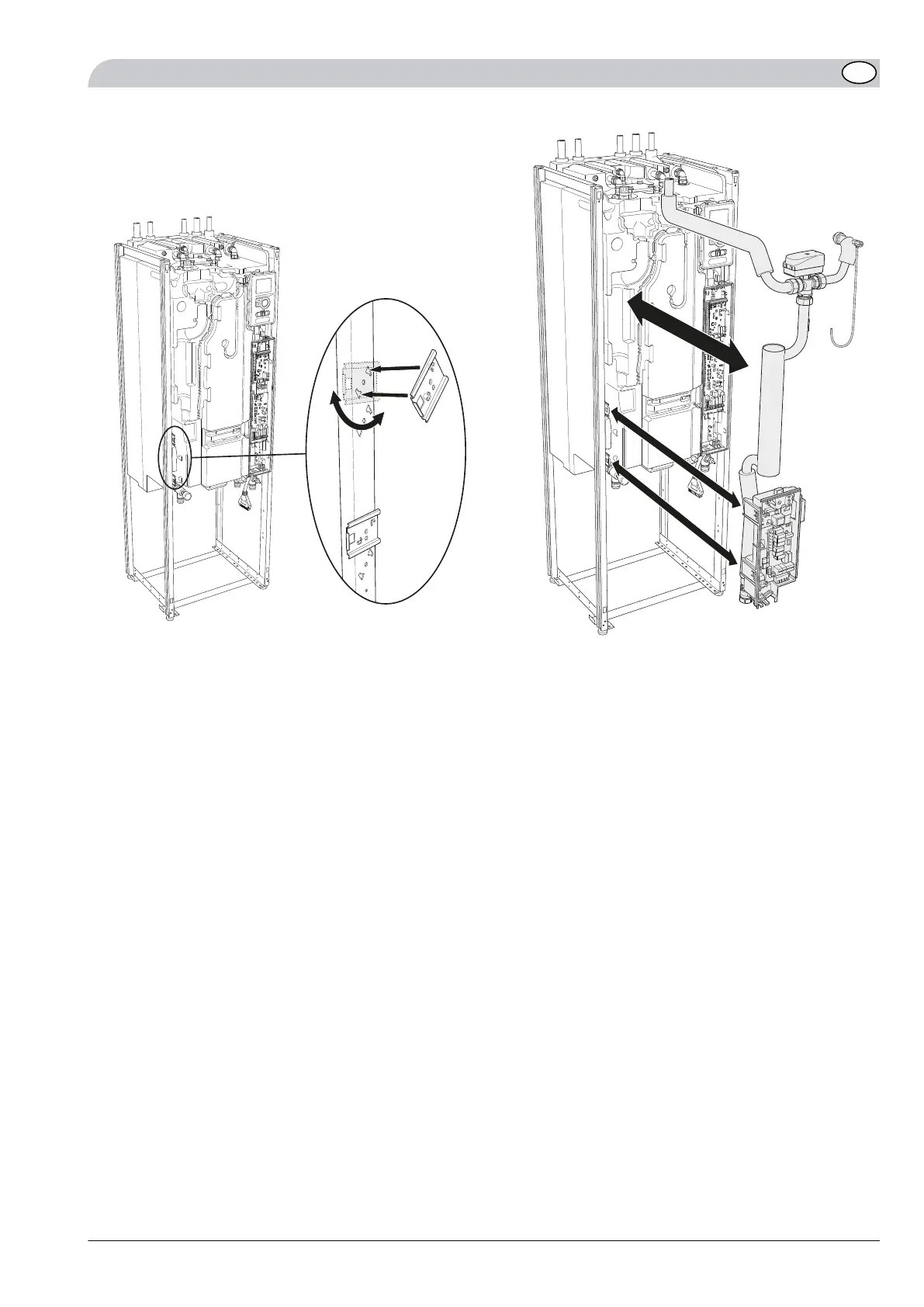

Montieren Sie zwei neue Halterungen (im Lieferum-
fang enthalten) für den Schaltschrank am linken
Ständerrahmen der neuen Einheit. Jede Halterung
verfügt zwei Befestigungszapfen, die in den Rahmen
eingeführt und danach durch Drehen arretiert werden.
L
EK
A
B
14.
Montieren Sie den Conex-Winkel (im Lieferumfang
enthalten) am Vorlauf zum Glattrohrwärmetauscher
an der neuen Einheit.
15.
Setzen Sie alle Komponenten (Elektroheizpatrone und
Schaltschrank) in die neue Einheit um. (Winkeln Sie
die Elektroheizpatrone ab und halten Sie am Schalt-
schrank fest.)
LEK
27NIBE F1245/F1255
DE

Nibe F1245 Specifications

General

Refrigerant	R410A
Control System	NIBE SMO 40
Dimensions (HxWxD)	1800 x 600 x 620 mm
Energy Efficiency Class Heating 35°C	A++
Energy Efficiency Class Heating 55°C	A++
Heating Capacity	5-12 kW
COP Heating	4.5
Integrated Hot Water Tank	180 liters
Power Input Heating	1.0 - 3.0 kW
