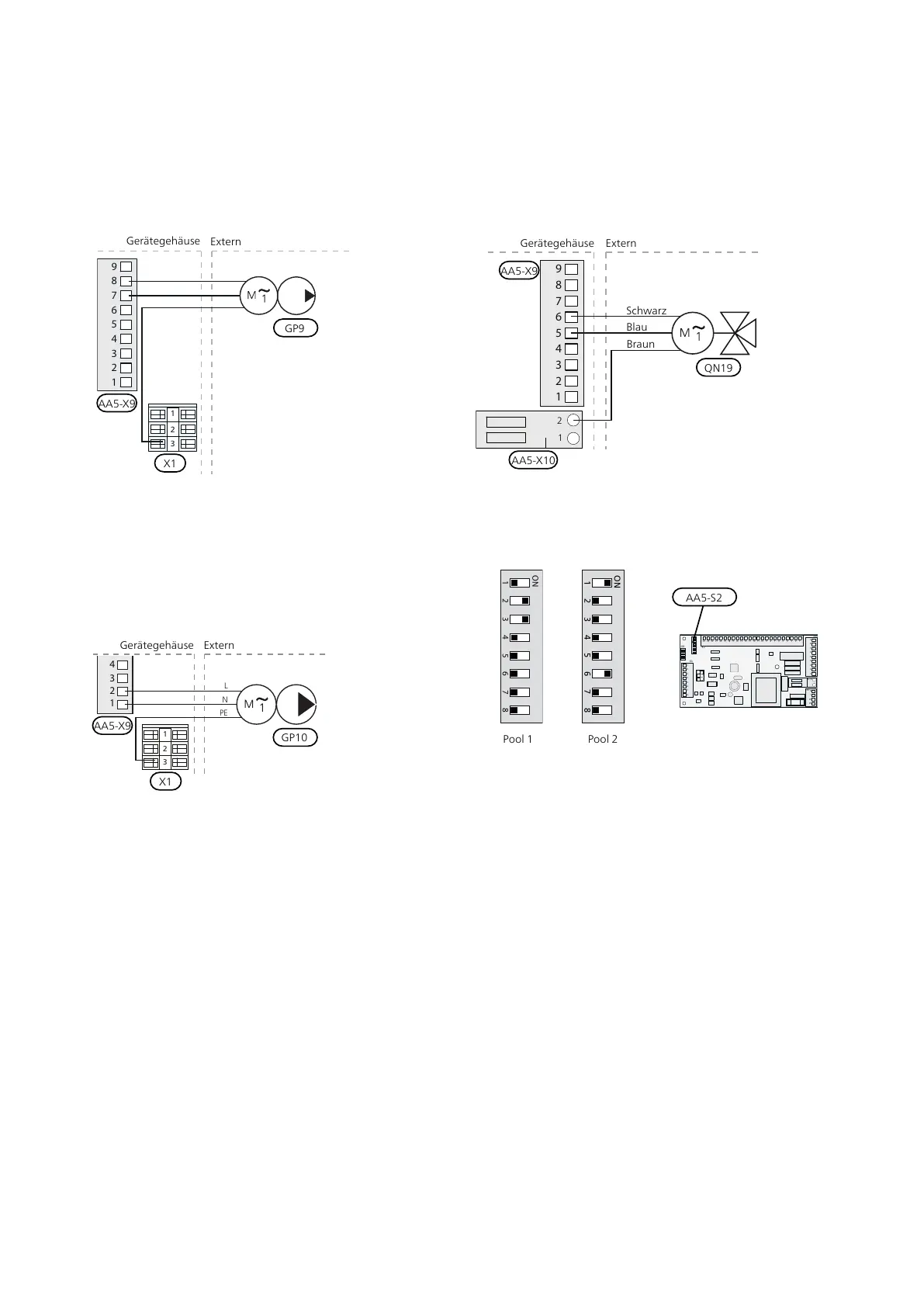

Anschluss der Umwälzpumpe, Poolkreis (GP9)
Verbinden Sie die Umwälzpumpe (GP9) mit AA5-X9:8
(230 V), AA5-X9:7 (N) und X1:3 (PE).
1
2
3
4
5
6
7
8
9
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
3
2
1
Gerätegehäuse
Extern
GP9
AA5-X9
X1
Anschluss der Umwälzpumpe,
Klimatisierungssystem (GP10)
Wenn Heiz- und Kühlkreis nicht bereits über eine externe
Pumpe verfügt, muss diese mit der Zubehörplatine ver-
bunden werden.
Verbinden Sie die Umwälzpumpe (GP10) mit AA5-X9:2
(230 V), AA5-X9:1 (N) und X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Gerätegehäuse
Extern
AA5-X9
GP10
X1
Anschluss des Umschaltventilmotors (QN19)
Verbinden Sie den Motor (QN19) mit AA5-X9:6 (Signal),
AA5-X9:5 (N) und AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
Schwarz
Blau
Braun
-X10
1
2
3
4
5
6
7
8
9
2
Gerätegehäuse Extern
AA5-X9
QN19
AA5-X10
1
DIP-Schalter
Der DIP-Schalter an der Zusatzplatine ist wie folgt einzu-
stellen.
ON
1 2 3 4 5 6 7 8
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
Pool 1 Pool 2
