Putkiasennus
Putkiasennukset on tehtävä voimassa olevien määräysten
mukaisesti.
Lämminvesivaraaja pitää varustaa vaadituilla venttiileillä,
kuten varo-, sulku-, takaisku- ja alipaineventtiileillä.
Lämminvesivaraaja pitää varustaa sekoitusventtiilillä,
joka rajoittaa menoveden lämpötilan 60 asteeseen. Jos
venttiili jätetään pois, palovammojen riski pitää ehkäistä
muulla tavoin.
Käytettäessä muoviputkea tai hehkutettua kupariputkea
pitää käyttää sisäpuolista tukiholkkia. Varoventtiiliin on
liitettävä viemäriin johdettu poistovesiputki. Poistovesi-
putken pitää olla saman kokoinen kuin varoventtiilin lii-
täntä. Poistovesiputki tulee vetää laskevana koko pituu-
deltaan vesitaskujen välttämiseksi, eikä se saa päästä
jäätymään. Putken pää pitää jättää näkyville eikä sitä saa
asettaa sähkökomponenttien läheisyyteen.
Mukana toimitettu tyhjennysventtiili tulppineen asenne-
taan seuraavasti:
1.
Irrota puserrusrengas ja mutteri tyhjennysventtiilistä.
2.
Asenna venttiili puserrusrenkaalla ja mutterilla tyh-
jennysputkeen.
3.
Korvaa tyhjennysventtiilin avoimen pään puserrus-
rengas tulpalla.
VPB 1000:n kierukat liitetään rinnakkain(katso kuva alla).
Ilmausnippa ja T-liitin asennetaan ylemmän kierukan
ylimpään pisteeseen.
HUOM!
Asenna mukana toimitetut peitelevyt ennen
putkiasennusta.
LEK
Täyttö
Lämminvesivaraaja täytetään seuraavasti:
1.
Avaa lähin käyttövesihana kuumalta puolelta.
2.
Avaa tulevan kylmän veden sulkuventtiili. Tämän
venttiilin on oltava käytön aikana kokonaan auki.
3.
Sulje hana vasta kun ainoastaan vettä alkaa virrata
hanasta (aluksi hanasta tulee ilmansekaista vettä).
Lämminvesivaraaja on nyt täytetty.

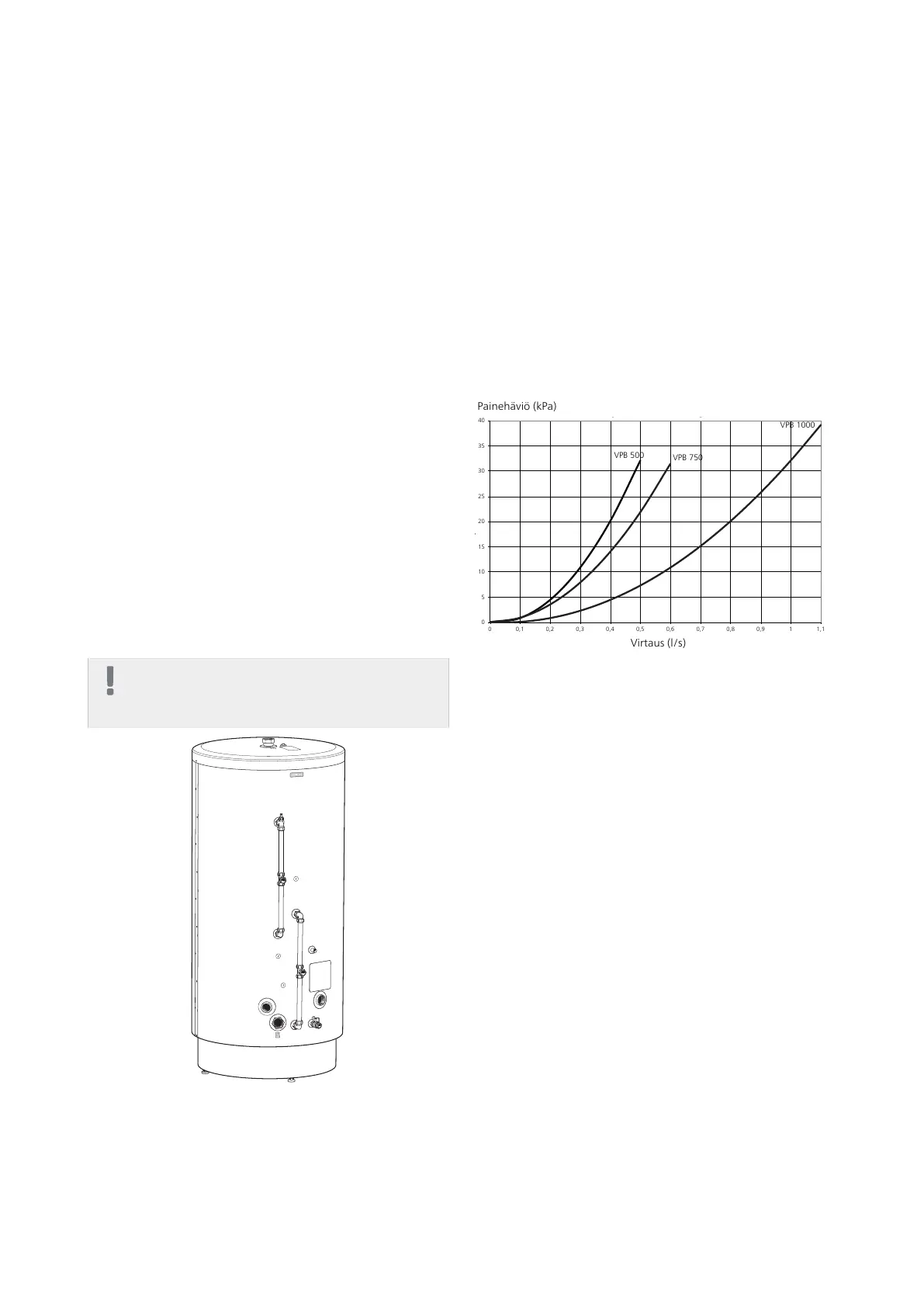

Painehäviökäyrästö
Ensiöpuoli (lämmityskierukka)
0
5
10
15
20
25
30
35
40
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1
Tryckfall (kPa)
Flöde (l/s)
Tryckfall värmebärarslinga
VPB 500
VPB 750
VPB 1000
Painehäviö (kPa)
Virtaus (l/s)
