Nibe VPB - Till Installatören

Till installatören
Allmänt
NIBE VPB är en serie varmvattenberedare som är lämpliga
att ansluta till värmepump, gas- eller oljepanna.
Vattenmagasinet består av en stålmantel med invändigt
korrosionsskydd av koppar. Varmvattenberedaren är
försedd med en kamrörsslinga av koppar (två kamrörs-
slingor i VPB 1000.
Varmvattenberedaren är konstruerad och tillverkad för
ett maximalt avsäkringstryck av 10 bar. Högsta tillåtna
temperatur är 95 °C.
Isoleringen består av polyuretan, vilket ger god värmei-
solering. Isoleringen och ytterbeklädnaden av grå plast
är enkelt demonterbar för att förenkla förflyttning av
beredaren genom till exempel dörröppningar.
NIBE VPB är försedd med dykrör för styrning av varmvat-
tenberedningen.
VPB 500 kan utrustas med en elpatron och VPB 750 och
VPB 1000 kan utrustas med upp till två elpatroner.
Transport
NIBE VPB ska transporteras och förvaras stående och
torrt. Vid inforsling i byggnaden kan NIBE VPB dock för-
siktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HM flow 49 (50) °C
Hot water
51 °C
+2
0
-2
1
R
0
HM flow
49 (50) °C
Hot water
51 °C
R
0
R
0
+2
0
-2
1
R
0
HM flow 49 (50) °C
Hot water
51 °C
+2
0
-2
1
R
0
HM flow
49 (50) °C
Hot water
51 °C
R
0
Uppställning
Varmvattenberedaren får endast installeras stående.
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats genom att använda lyftöglan i toppen.
För att komma åt lyftöglorna på VPB 750 och VPB 1000
måste toppisoleringen avlägsnas.
Placera NIBE VPB på ett fast underlag som tål dess tyngd,
helst betonggolv eller betongfundament. Använd pro-
duktens justerbara fötter för att få en vågrät och stabil
uppställning.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm

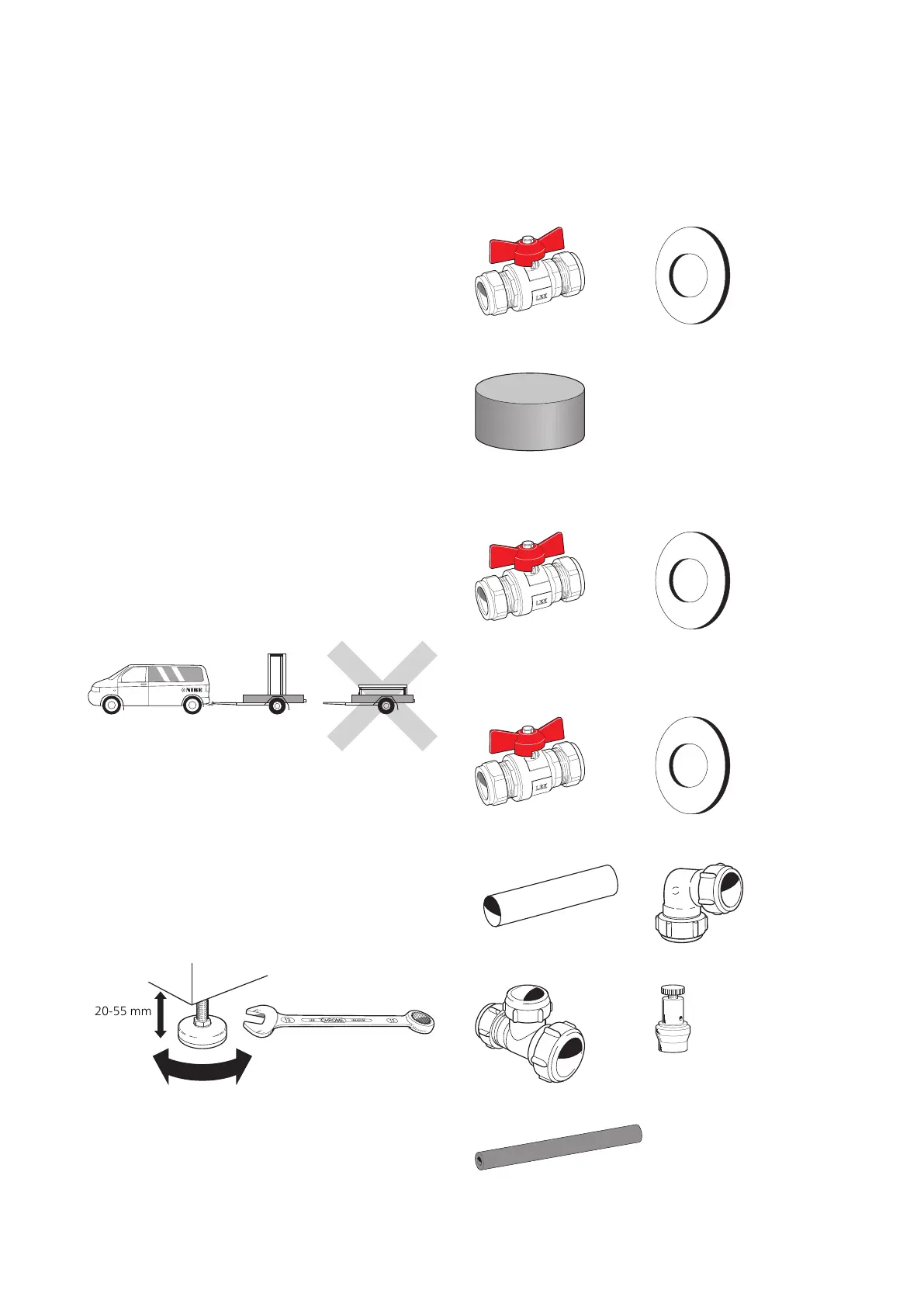

Bipackade komponenter
VPB 500
Täckbrickor
Avtappningsventil med
plugg
Isoleringsplugg
VPB 750
Täckbrickor
Avtappningsventil med
plugg
VPB 1000
Täckbrickor
Avtappningsventil med
plugg
3 st Vinkelkopplingar
4 st. Kopparrör Ø 28 mm
Luftningsnippel
3 st T-rörskopplingar
LEK
Isolering
7NIBE VPB | SE
