Leidingen installeren
Leidingen moeten volgens de geldende normen en
richtlijnen worden aangesloten.
De boiler moet worden voorzien van de benodigde
kleppen, zoals een veiligheidsklep, afsluitkraan, terug-
slagklep en beluchter.
De boiler moet worden voorzien van een mengklep die
de temperatuur van het uitgaande warmtapwater be-
grenst op 60 °C. Als deze klep niet is aangebracht, moe-
ten andere maatregelen worden genomen om brand-
wonden te voorkomen.
Gebruik interne steunhulzen als een kunststof of rood-
koperen leiding wordt aangesloten. Leid vanaf de veilig-
heidsklep een afvoerleiding naar een geschikte afvoer.
De afvoerleiding moet dezelfde diameter hebben als de
veiligheidsklep. Fixeer de afvoerleiding vanaf de veilig-
heidsklep over de gehele lengte schuin omlaag en zorg
ervoor dat deze vorstbestendig is. De uitstroomopening
van de afvoerleiding moet zichtbaar zijn en mag niet te
dicht bij elektrische componenten worden geplaatst.
De bijgeleverde aftapafsluiter met bijbehorende plug
wordt als volgt geïnstalleerd:
1.
Verwijder de knelkoppeling en knelkoppelingsmoer
van de aftapafsluiter.
2.
Monteer de aftapafsluiter met behulp van de be-
staande knelkoppeling en knelkoppelingsmoer op
de afvoerleiding.
3.
Vervang de knelkoppeling door een plug op het
open deel van de aftapafsluiter.
De spiralen in de in VPB 1000 moeten parallel worden
aangesloten (zie onderstaande afbeelding). De ontluch-
tingsnippel met bijbehorende T-koppeling moet op het
hoogste punt van de bovenste spiraal worden gemon-
teerd.
Voorzichtig!
Plaats de afdekschijven voordat de leidingen
worden geïnstalleerd.
LEK
Vullen
Vul de boiler als volgt:
1.
Open een warmtapwaterkraan in het systeem.
2.
Open de afsluiter voor het inkomend koud water.
Deze afsluiter moet vervolgens volledig open blijven
staan tijdens bedrijf.
3.
De warmtapwaterkraan kan alleen worden afgeslo-
ten als de boiler gevuld is, wat wil zeggen dat er al-
leen water uit de kraan komt (in eerste instantie
komt er een mengsel van lucht en water uit de
kraan).

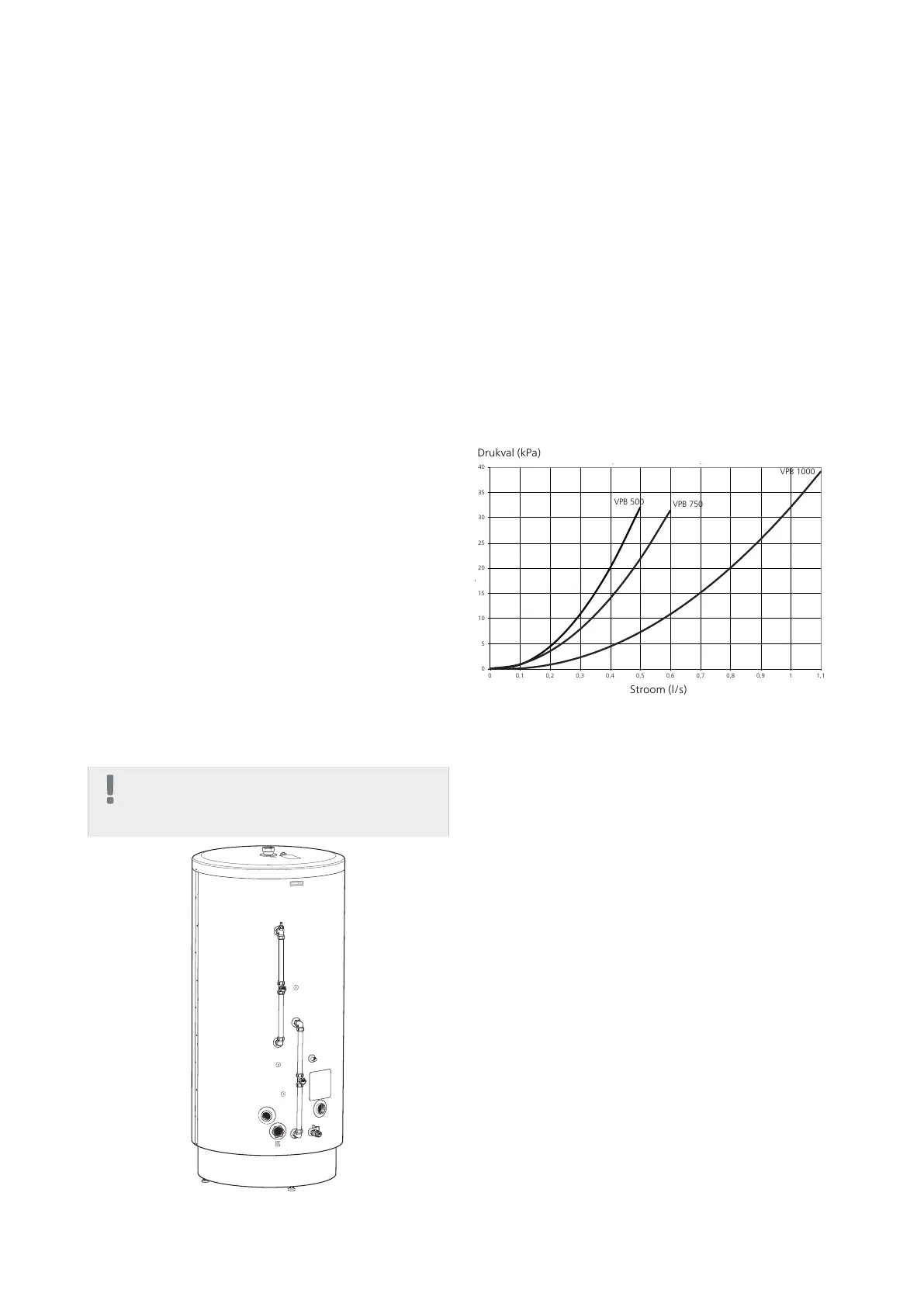

Drukverlies diagram
Primaire zijde (spiraal).
0
5
10
15
20
25
30
35
40
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1
Tryckfall (kPa)
Flöde (l/s)
Tryckfall värmebärarslinga
VPB 500
VPB 750
VPB 1000
Drukval (kPa)
Stroom (l/s)
