2.2) Collegamenti elettrici:
ATTENZIONE: Per garantire l’incolumità dell’operatore e per prevenire danni ai componenti, mentre si effettuano i
collegamenti o si innestano le varie schede la centrale deve essere assolutamente spenta.
• Alimentare la centrale attraverso un cavo da 3 x 1,5 mm2, se la distanza fra la centrale e la connessione all'impianto di terra supera i
30 mt è necessario prevedere un dispersore di terra in prossimità della centrale.
• Nei collegamenti della parte a bassissima tensione di sicurezza usare cavetti di sezione minima pari a 0,25 mm 2
• Usare cavetti schermati se la lunghezza supera i 30 m collegando la calza a terra solo dal lato della centrale.
• Evitare di fare connessioni ai cavi in casse interrate anche se completamente stagne.
• Gli ingressi dei contatti di tipo Normalmente Chiuso (NC), se non usati, vanno ponticellati con “comune 24V” esclusi gli ingressi delle
fotocellule nel caso sia inserita la funzione di fototest. Per ulteriori chiarimenti vedere paragrafo “Fototest”.
• Se per lo stesso ingresso ci sono più contatti di tipo Normalmente Chiuso (NC) vanno posti in SERIE tra di loro.
• Gli ingressi dei contatti di tipo Normalmente Aperto (NA) se non usati vanno lasciati liberi
• Se per lo stesso ingresso ci sono più contatti NA vanno posti in PARALLELO tra di loro.
• I contatti devono essere assolutamente di tipo meccanico e svincolati da qualsiasi potenziale, non sono ammessi collegamenti a stadi
tipo quelli definiti "PNP", "NPN", "Open Collector" ecc.
Morsetti Funzione Descrizione
1-2-3 : Alimentazione = Linea di alimentazione da rete
4 – 5 : Lampeggiante = Uscita per collegamento del lampeggiante a tensione di rete ( Max. 100W)
6 – 7 : Luce di cortesia = Uscita a contatto pulito per collegamento luce di cortesia ( Max. 5A)
8-9-10 : Motore1 = Uscita comando motore 1, potenza massima del motore 1/2 Hp
11-12-13 : Motore2 = Uscita comando motore 2, potenza massima del motore 1/2 Hp
15 -16 : Elettroserratura = Uscita 12 Vcc per attivazione elettroserratura, potenza massima 25W
17 – 18 : 24 Vac = Alimentazione servizi 24 Vac ( Max. 150 mA)
19 : Fototest = Uscita fototest - Alimentazione “TX” delle fotocellule - (Max . 75 mA)
20 : Comune = Comune per tutti gli ingressi
21 : Spia C.A. = Uscita per Spia cancello aperto 24 Vac ( Max. 2W)
22 : Alt = Ingresso con funzione di “Alt” (Stop e breve inversione)
23 : Foto = Ingresso per dispositivi di sicurezza
24 : Foto1 = Ingresso per altro dispositivo di sicurezza
25 : Passo-Passo (PP) = Ingresso per movimento ciclico (“Apre” – “Stop” – “Chiude” – “Stop”)
26 : Apre = Ingresso per apertura
27 : Chiude = Ingresso per chiusura
: Antenna = Ingresso per antenna ricevitore radio

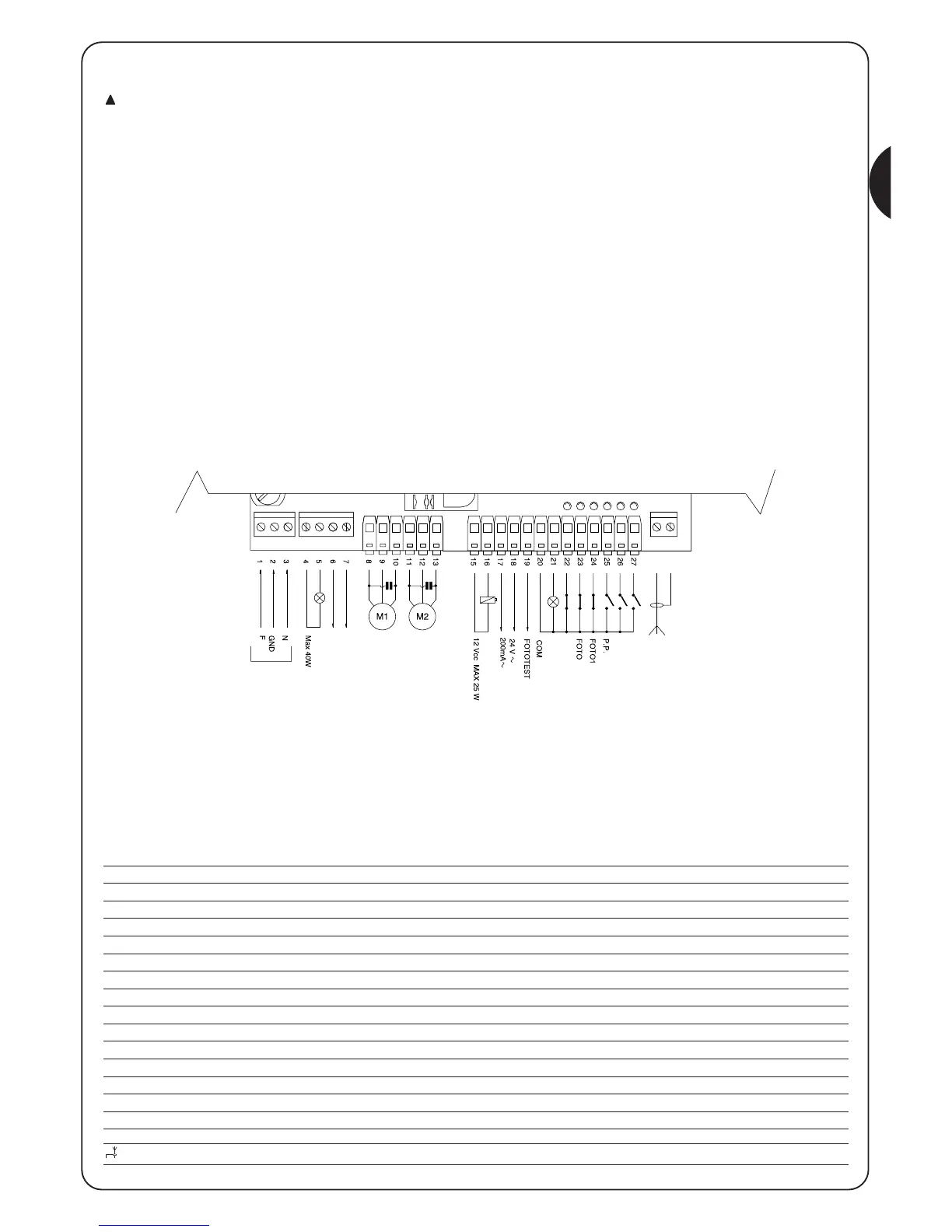

2.2.1) Schema elettrico
2.2.2) Descrizione dei collegamenti
Riportiamo una breve descrizione dei possibili collegamenti della centrale verso l’esterno.
