A Transformator
B Bezpiecznik topikowy niskiego napięcia (315mA T)
C Potencjometr regulacji siły (F)
D Potencjometr regulacji Czasu Przerwy TP
E Potencjometr regulacji Czasu Opóźnienia w Otwieraniu (TRA)
F Potencjometr regulacji Czasu Pracy silnika 1 (TL1)
G Potencjometr regulacji Czasu Pracy silnika 2 (TL2)
H Potencjometr regulacji Czasu Opóźnienia w Zamykaniu (TRC)
I Listwa zaciskowa do anteny
J Dioda OK
K Złącze radia
L Przycisk Krok po Kroku
M Przełącznik selekcji funcji
N Mikroprocesor
O Przekaźnik Zatrzasku elektromagnetycznego
P Przekaźnik “Wspólny” silników
Q Przekaźnik światełka ostrzegawczego
R Przekaźnik kierunku ruchu Otwiera / Zamyka
S Przekaźnik fototestu
T Traik silnika 2
U Triak silnika 1
V Bezpiecznik topikowy zasilania (5A F)
W Listwa zaciskowa zasilania wejść / wyjść steru
X Listwa zaciskowa zasilania silnika
Y Listwa zaciskowa zasilania lamy syg. i ostrzegawczej
Z Listwa zaciskowa zasilania
1) Opis produktu:
Centrala do automatyzacji bram i drzwi automatycznych służy
sterowania 2 siłowników z silnikami jednofazowego prądu
przemiennego.
Centrala posiada wiele funkcji, które można wybrać poprzez
mikroprzełączniki a wymagane regulacje można wykonać za
pomocą potencjometrów.
Diody obok odpowiednich wejść sygnalizują ich stan, dioda obok
mikroprocesora wskazuje pracę wewnętrznej logiki.

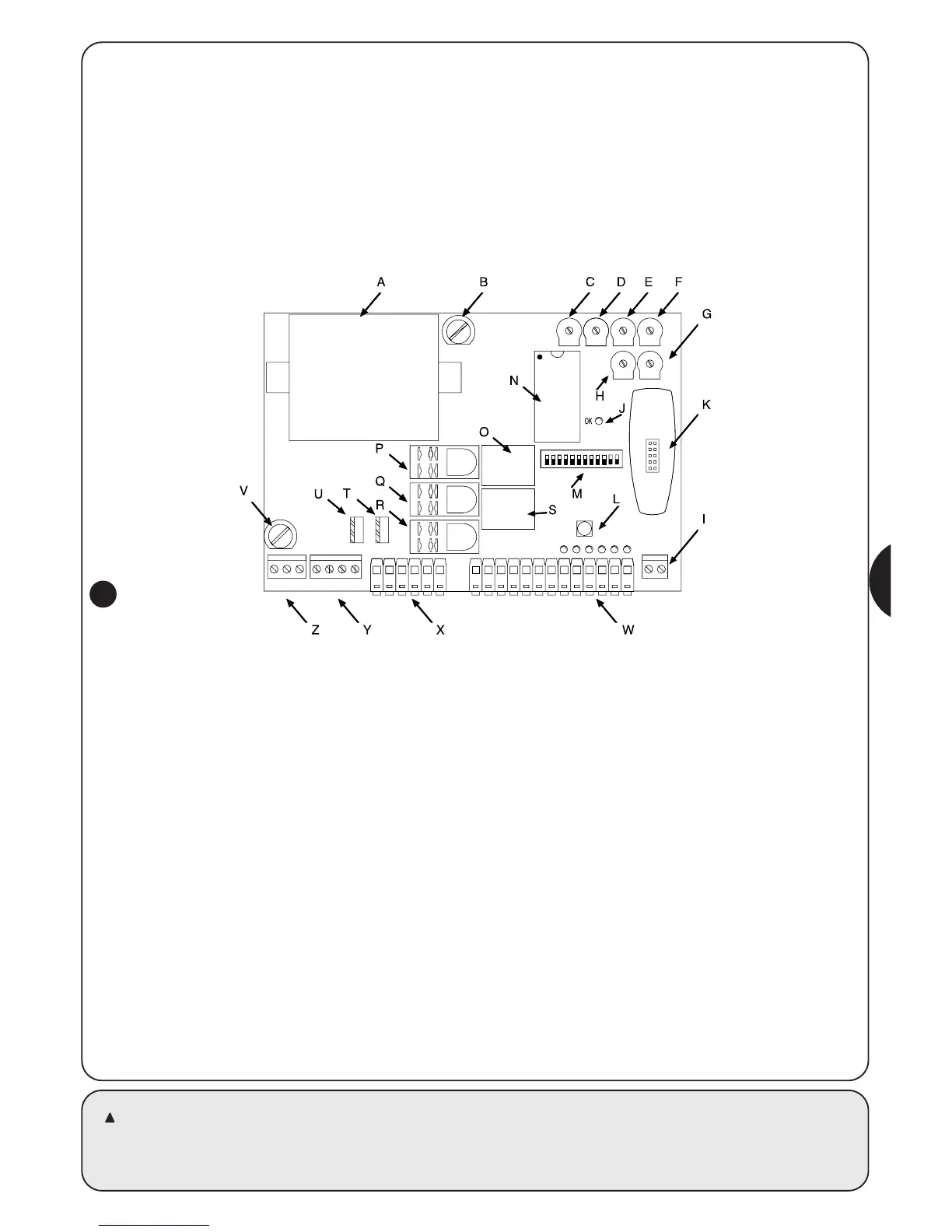

Aby ułatwić rozpoznanie poszczególnych elementów - rys.1
przedstawia podstawowe części centrali.
1
UWAGA: Przy ewentualnej wymianie bezpiecznika topikowego należy mieć na uwadze typ i jego charakterystyki: wymiary
(5x20), prąd nominalny (np. 5A), charakterystyki działania (T = z opóźnieniem, F = szybka), napięcie maksymalne i moc
przepalenia.
