78
2.2.3) Fototest
Na szczególną uwagę zasługuje funkcja Fototestu, która jest
optymalnym rozwiązaniem z dziedziny urządzeń bezpieczeństwa i
pozwala na osiągnięcie “drugiej kategorii” bezpieczeństwa,
według normy UNI EN 954-1 (wyd. 12/1998) w zakresie
bezpieczeństwa central i fotokomórek.
Przed każdym rozpoczęciem ruchu siłownika sprawdzane są
urządzenia bezpieczeństwa i tylko gdy wszystko jest w porządku,
ruch może się rozpocząć. Gdy jednak test nie da pozytywnego
wyniku (fotokomórka oślepiona przez słońce, spięcie na
przewodach, itp.) lub zaistnieją inne nieprawidłowości to ruch nie
zostanie wykonany.
W celu uzyskania funkcji “Fototestu” należy:
• Ustawić przełącznik 10 na ON
• Połączyć furządzenia zabezpieczsjące tak jak
przedstawiono na rys. 4a, gdy używamy tylko wyjścia
FOTO, lub jak przedstawiono na rys. 4b (gdy stosujemy
także FOTO1).
Zasilanie nadajników fotokomórek nie jest wtedy brane
bezpośrednio z zacisków ale z wyjścia “Fototest” .
Maksymalny pobór prądu z wyjścia “Fototest” to 75A (3 pary
fotokomórek Nice)
• Zasilić odbiorniki bezpośrednio z wyjścia zasilającego
centrali (zaciski 17-18).
Gdy nie mamy zamiaru zastosować funkcji Fototestu wystarczy
ustawić przełącznik 10 w pozycji dolnej.
Test fotokomórek przebiega w następujący sposób: przed
każdorazowym uruchomieniem siłownika wykonywana jest
kontrola, czy wszystkie podłączone odbiorniki fotokomórek dadzą
zezwolenie na ruch, następnie odcina się napięcie od nadajników
fotokomórek i sprawdza się czy wszystkie odbiorniki zasygnalizują
ten fakt; następnie przywraca się zasilanie do nadajników i
ponownie wykonywana jest kontrola obecności zezwolenia na
ruch od wszystkich odbiorników. Gdy cała procedura wypadnie
pozytywnie, dopiero wtedy rozpocznie się faza ruchu.
Należy jednak uaktywnić synchronizm poprzez stworzenie
mostków; jest to jedyny sposób, który zapobiega interferencji
pomiędzy fotokomórkami. Dokładne informacje zawarte są w
instrukcjach związanych ze “SYNCHRONIZMEM”.
W wypadku kiedy jedno z wejść, poddane FOTOTESTOWI nie jest
używane (Np. FOTO1), ale tej funkcji jednak żądamy, należy
wykonać mostek na wyjściu FOTOTEST (zaciski 19 -24) tak jak
przedstawiono na rys. 4a.

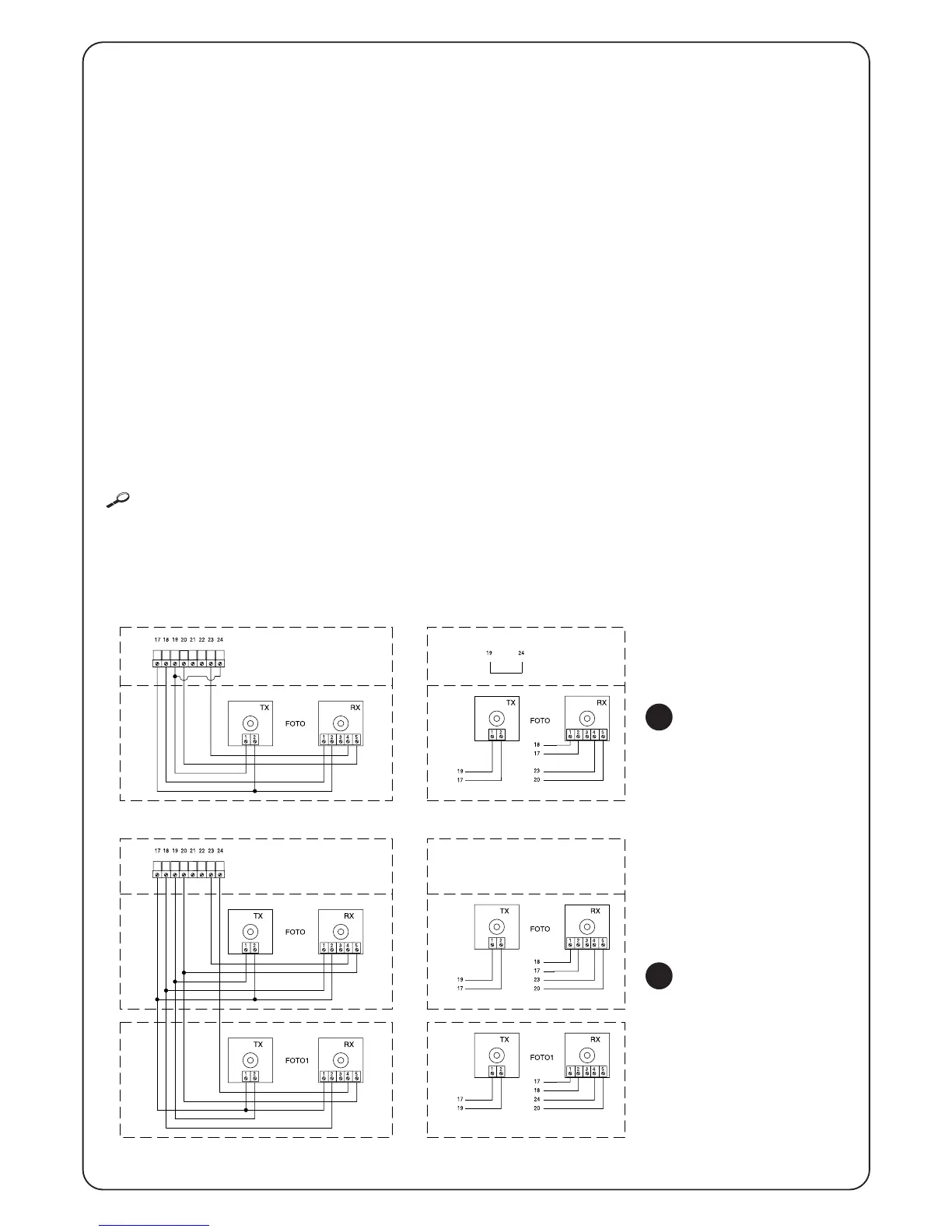

4 a
“FOTO” z fototestem
4 b
“FOTO” i “FOTO1” z
fototestem
