2.2.3) Fototestu
Na szczególną uwagę zasługuje funkcja Fototestu, która jest
optymalnym rozwiązaniem z dziedziny urządzeń bezpieczeństwa
i pozwala na osiągnięcie “drugiej kategorii” bezpieczeństwa,
według normy UNI EN 954-1 (wyd.12/1998) w zakresie
bezpieczeństwa central i fotokomórek.
Przed każdym rozpoczęciem ruchu siłownika sprawdzane są
urządzenia bezpieczeństwa i tylko gdy wszystko jest w porządku,
ruch może się rozpocząć. Gdy jednak test nie da pozytywnego
wyniku (fotokomórka oślepiona przez słońce, spięcie na
przewodach, itp.) lub zaistnieją inne nieprawidłowości to ruch nie
zostanie wykonany.
W celu uzyskania funkcji “Fototestu” należy:
•
Ustawić mikroprzełącznik 10 na ON (do góry),
•

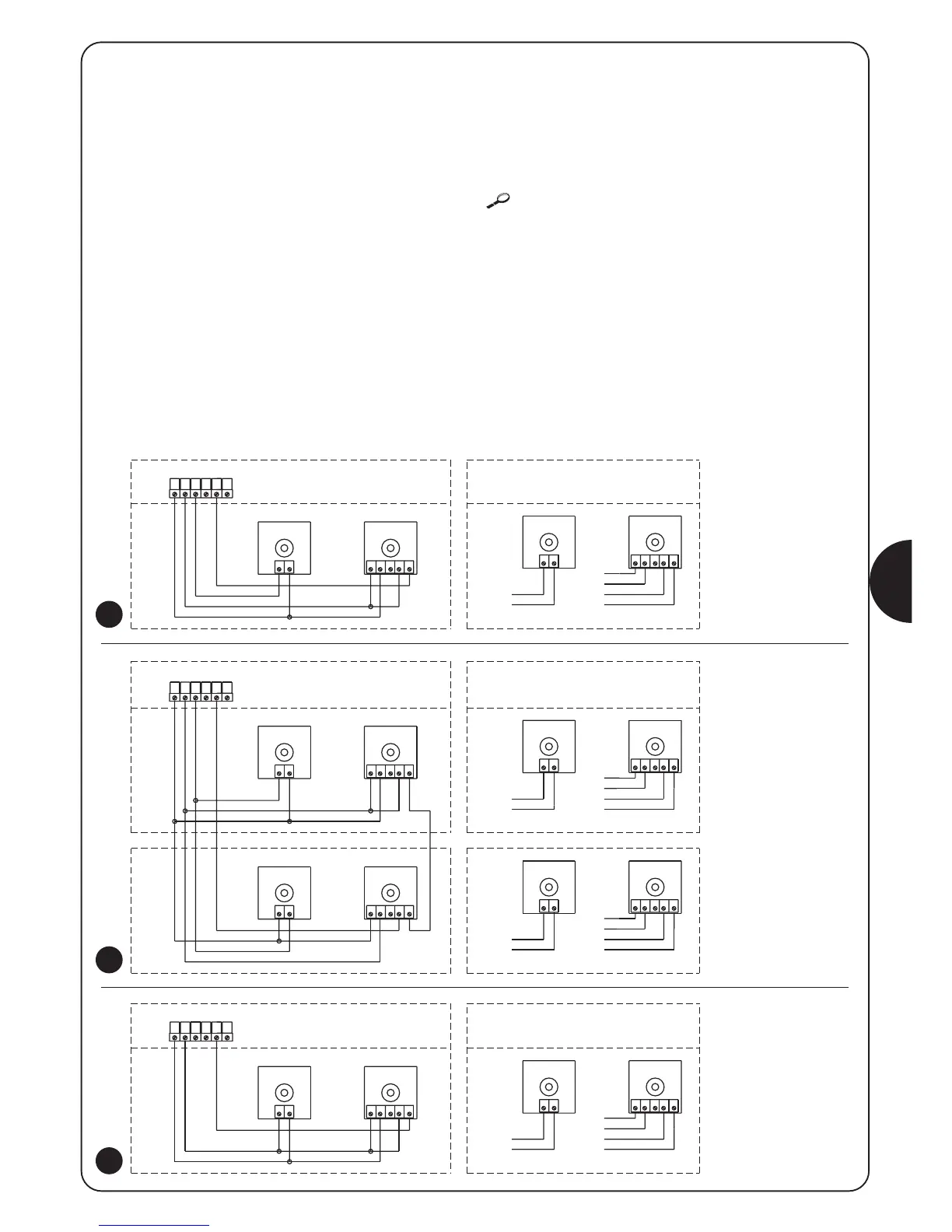

Połączyć fotokomórki tak jak przedstawiono na rys. 4a (gdy
stosujemy tylko jedną parę fotokomórek) lub jak przedstawiono
na rys. 4b (gdy stosujemy 2 pary fotokomórek). Zasilanie
nadajników fotokomórek nie jest wtedy brane bezpośrednio z
zacisków 8-9 ale z wyjścia “Fototest” (zaciski 8-10).
Maksymalny pobór prądu z wyjścia “Fototest” to 50 mA (2 pary
nadajników fotokomórek Nice)
•
Zasilić odbiorniki bezpośrednio z wyjścia zasilającego centrali
(zaciski 8-9).
W wypadku zastosowania 2 par fotokomórek można uaktywnić
pomiędzy nimi funkcję synchronizacji, tak jak opisano w
instrukcjach fotokomórek.
Gdy nie mamy zamiaru zastosować funkcji Fototestu wystarczy
ustawić mikroprzełącznik 10 w pozycji OFF (do dołu).
Test fotokomórek przebiega w następujący sposób: przed
każdorazowym uruchomieniem siłownika wykonywana jest
kontrola, czy wszystkie podłączone odbiorniki fotokomórek dadzą
zezwolenie na ruch, następnie odcina się napięcie od nadajników
fotokomórek i sprawdza się czy wszystkie odbiorniki
zasygnalizują ten fakt (zanik sygnału w podczerwieni); następnie
przywraca się zasilanie do nadajników i ponownie wykonywana
jest kontrola obecności zezwolenia na ruch od wszystkich
odbiorników. Gdy cała procedura wypadnie pozytywnie, dopiero
wtedy rozpocznie się faza ruchu.
