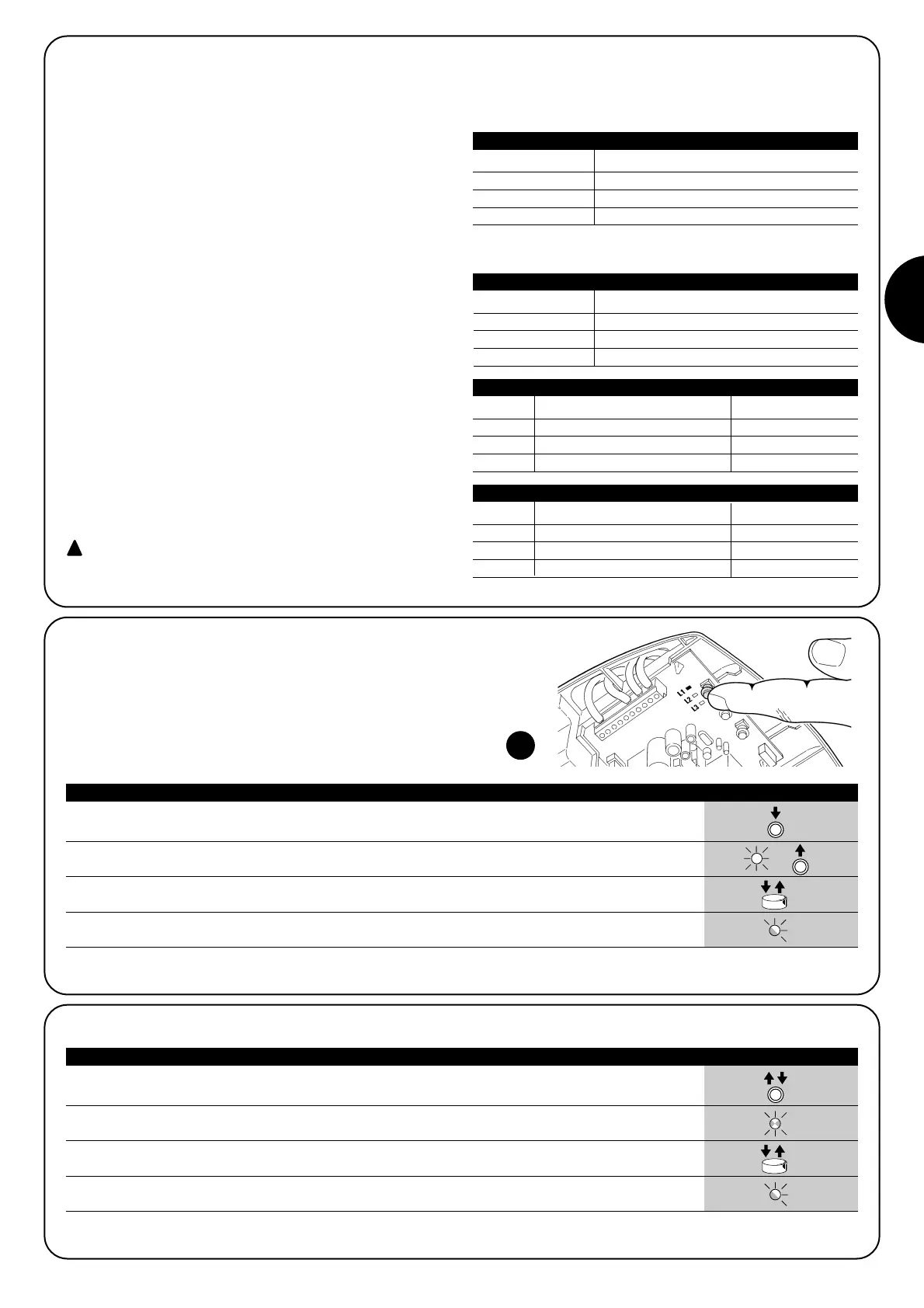

1 Commande « PP »
2 Commande « Ouverture partielle »
3 Commande « Ouverture »
4 Commande « Fermeture »
Tableau 8: commandes disponibles en Mode II
4.5.1) Mémorisation des émetteurs
Chaque émetteur radio est reconnu par le récepteur radio à travers un «code» différent de tous les autres émetteurs. Il faut donc effectuer
une phase de «mémorisation» à travers laquelle le récepteur est préparé à reconnaître chaque émetteur. La mémorisation des émetteurs peut
se faire de deux manières:
Mode I: dans ce mode, la fonction des touches de l’émetteur est
fixe et chaque touche correspond dans la logique à la commande
indiquée dans le tableau 7; on effectue une seule phase pour chaque
émetteur dont sont mémorisées toutes les touches; durant cette
phase, la touche enfoncée n’a pas d’importance et une seule place
est occupée dans la mémoire. En mode I, un émetteur ne peut nor-
malement commander qu’un seul automatisme.
Mode II: dans ce mode, chaque touche de l’émetteur peut être asso-
ciée à l’une des 4 commandes possibles de la logique, indiquées dans
le tableau 8; pour chaque phase, une seule touche, celle qui est enfon-
cée durant la phase de mémorisation, est mémorisée. Dans la mémoi-
re, une seule place est occupée pour chaque touche mémorisée.
En mode II, les différentes touches du même émetteur peuvent être
utilisées pour donner des commandes différentes au même auto-
matisme ou pour commander des automatismes différents. Par
exemple, dans le tableau 9, seul l’automatisme «A» est commandé
et les touches T3 et T4 sont associées à la même commande; ou
bien, dans l’exemple du tableau 10, les 3 touches commandent 3
automatismes différents: «A» (touches T1 et T2), «B» (touche T3) et
«C» (touche T4).
Comme les procédures de mémorisation ont un temps limite de
10 s, il faut lire d’abord les instructions fournies dans les para-
graphes suivants avant de les exécuter.
!
Touche T1 Commande « PP »
Touche T2 Commande « Ouverture partielle »
Touche T3 Commande « Ouverture »
Touche T4 Commande « Fermeture »
Tableau 7: mémorisation Mode I
Touche T1 Commande « Ouverture » Automatisme A
Touche T2 Commande « Fermeture » Automatisme A
Touche T3 Commande « Ouverture partielle » Automatisme A
Touche T4 Commande « Ouverture partielle » Automatisme A
Tableau 9: 1
er
exemple de mémorisation en Mode II
Touche T1 Commande « Ouverture » Automatisme A
Touche T2 Commande « Fermeture » Automatisme A
Touche T3 Commande « PP » Automatisme B
Touche T4 Commande « PP » Automatisme C
Tableau 10: 2
e
exemple de mémorisation en Mode II
Note: les émetteurs à un canal disposent uniquement de la touche T1, les
émetteurs à deux canaux disposent uniquement des touches T1 et T2.
1. Appuyer sans relâcher sur la touche radio sur la logique de commande (pendant 4 s environ).
4s
2. Relâcher la touche quand la led radio sur la logique de commande s’allume.
3. Dans les 10 s qui suivent, appuyer pendant au moins 3 s sur l’une des touches de l’émetteur à mémoriser.
3s
4. Si la mémorisation a été effectuée correctement, la led radio sur la logique de commande émettra
3 clignotements. x3
S’il y a d’autres émetteurs à mémoriser, répéter le point 3 dans les 10 s.
La phase de mémorisation se termine automatiquement si aucun nouveau code n’est mémorisé dans les 10 secondes qui suivent.
Tableau 11: pour mémoriser un émetteur en mode I Exemple
4.5.2) Mémorisation en Mode I
35
1. Appuyer sur la touche radio sur la logique de commande un nombre de fois équivalent à la commande
voulue suivant le tableau 8. 1....4
2. Vérifier que la led radio sur la logique de commande émet un nombre de clignotements équivalent à la
commande voulue. 1....4
3. Dans les 10 s qui suivent, appuyer pendant au moins 3 s sur la touche voulue de l’émetteur à mémoriser.
3s
4. Si la mémorisation a été effectuée correctement, la led sur le récepteur émettra 3 clignotements.
x3
S’il y a d’autres émetteurs à mémoriser pour la même commande, répéter le point 3 dans les 10 s.
La phase de mémorisation se termine automatiquement si aucun nouveau code n’est mémorisé dans les 10 secondes qui suivent.
Tableau 12: pour mémoriser la touche d’un émetteur en mode II Exemple
4.5.3) Mémorisation en Mode II
