12
3) Installazione dello sblocco
Fase n°2
1. Aprire il chiavistello (14) e accompagnare la maniglia di sblocco (5) alla
posizione iniziale;
2. chiudere il coperchio (3);
3. srotolare la guaina (L max 6.5m) lungo la parete facendole assumere
una traiettoria lineare affi nché la fune metallica possa scorrere facilmente
all’interno della guaina;
4. infi lare il morsetto (69) nella fune metallica;
5. collegare il pomello di sblocco (43) alla fune metallica, se necessario
togliere la parte eccedente;
6. regolare l’altezza di fi ssaggio del morsetto e sbloccare (fi g. 16a).
Eventualmente correggere la posizione del morsetto affi nché il SUMO
rimanga sbloccato quando il pomello si trova in posizione 1.
Installazione dello sblocco per il modello SU2000
Srotolare lungo la parete il cordino (L max. 6,5m ) facendolo passare,
eventualmente, negli occhielli (non in dotazione). Ad una distanza di
80mm dall’estremità del cordino, forare e fi ssare al muro la staffa supporto
pomello (42)per lo sblocco a terra. (Fig. 13)
Installazione dello sblocco manuale per il modello SU2010
Consigliamo di dividere in due fasi il montaggio del sistema di sblocco.
Per praticità è meglio svolgere la prima fase a terra, la seconda dopo aver
montato l’automatismo.
Procedura:
Fase n°1
1. Levare un cappuccio di estremità dalla guaina;
2. Svitare con un cacciavite a stella le 3 viti (47-48) che fi ssano il coperchio
(3) e toglierlo;
3. Abbassare la leva di sblocco (5) e bloccarla con il chiavistello (14);
4. Svitare la cuffi etta del PG7 (22) ed infi lare la guaina, dal lato senza
cappuccio, fi no a raggiungere la sua battuta
5. Infi lare nella guaina, dal lato del cappuccio, la fune metallica;
6. Avvitare il blocca guaina (7) con le apposite viti (46). (Fig. 14)
7. Infi lare il cavetto d’acciaio attraverso la feritoia più esterna della leva di
sblocco (5). Bloccare con l’apposito morsetto di fi ssaggio l’estremità
del cavo assicurandosi che esso non si sfi li anche dando un forte
strappo (Fig. 15);
2.6) Collegamenti elettrici
!
Durante questa operazione, la centrale non deve essere ali-
mentata.

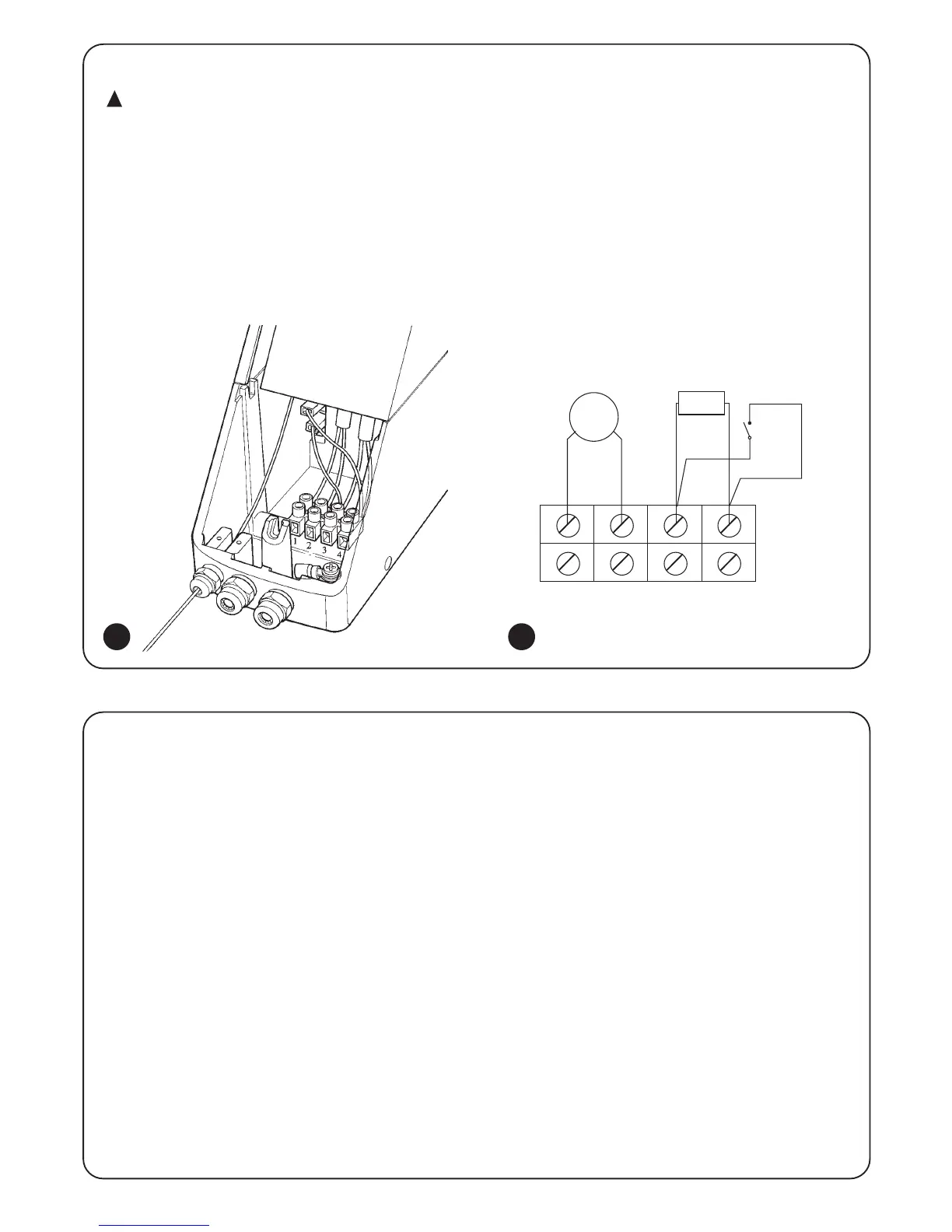

Stringere il pressacavo per impedire che i cavi si possano strappare dalla
morsettiera. (Fare riferimento a fi gg. 12-12a) Chiudere il SUMO avvitando con un
cacciavite a croce, le 3 viti del coperchio.
*Se il cavo supera i 10m, usare sezione 4mm2.
Infi lare il cavo di alimentazione e il cavo encoder rispettivamente
nel pressacavo centrale ed in quello destro. Collegare il cavo di
alimentazione tripolare (3x2,5)* con le vie 1 – 2 con il capocorda isolato
per il collegamento di terra. Collegare il cavo bipolare (2x0,75) con le vie
3 – 4 (encoder).
ENC.
M
C. C.
ROSSO
ROSSO
MARRONE
NERO
BLU
NERO
1 2 3 4
12
12a
