DE
12 – Deutsch

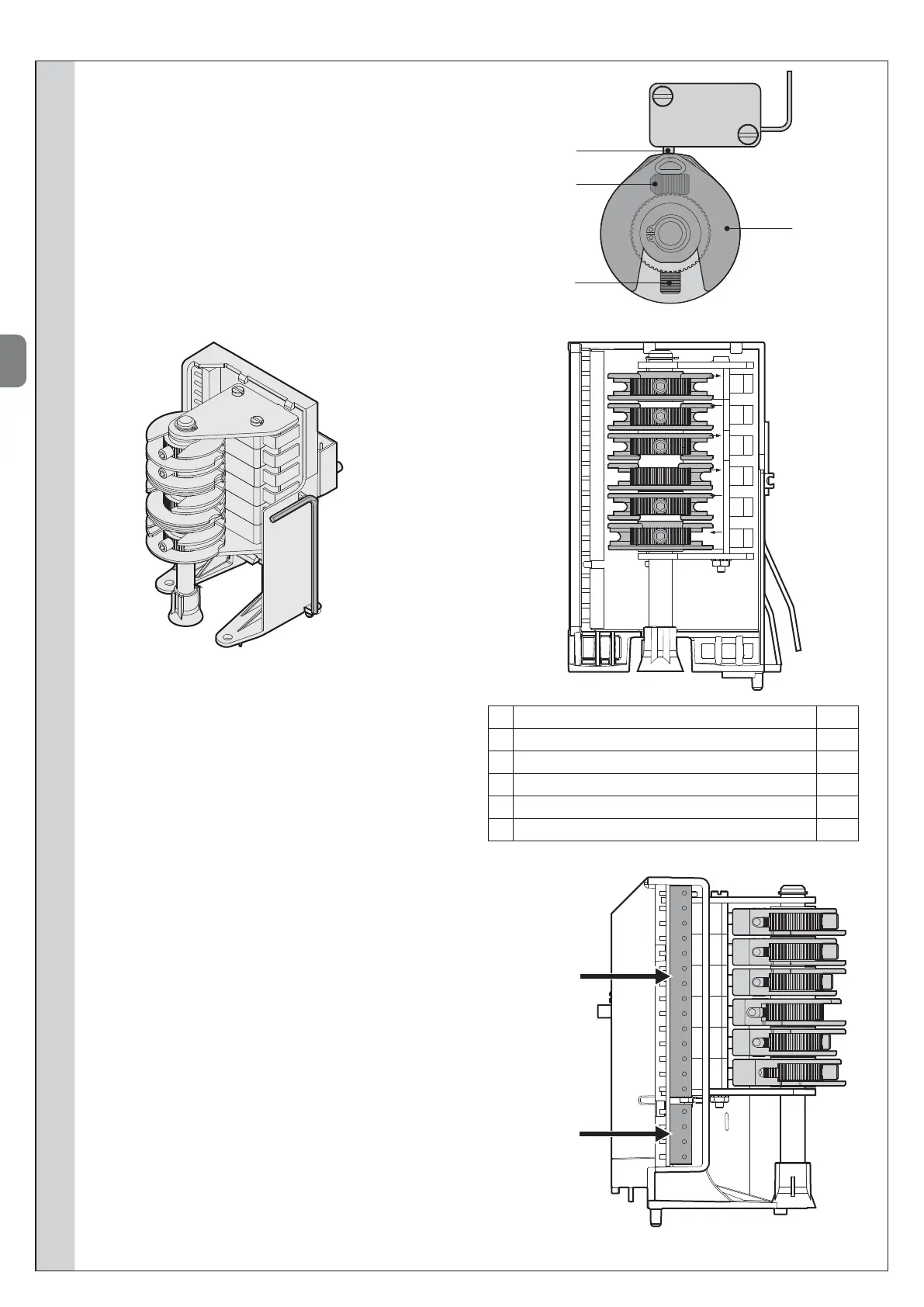

3.7 - Einstellung mechanischer Endschalter
01. Zur Einstellung der mechanischen Endschalter wie folgt verfahren:
- Das Tor schließen
- Den Steuernocken (A) des Endschalters SCHLIESSUNG (3) bis
in die Mitte des Schalters (B) drehen; danach die Stiftschraube (C)
mit dem vorgesehenen Einstellschüssel einschrauben.
Dieser Vorgang ermöglicht eine erste Einstellung
- Das Tor bis zur gewünschten Position öffnen
- Auf dieselbe Weise die Einstellung des Endschalters ÖFFNUNG
und danach der anderen Nocken (5) und (6) vornehmen (wenn
benutzt)
- Eventuelle kleine Positionsfehler können durch Drehen der Fein-
einstellschraube (D) korrigiert werden.
D
B
C
A
P1P1SESE EE
6 WEISS ZUSATZENDSCHALTER SCHLIESSUNG P1
љ
5 GRÜN ZUSATZENDSCHALTER ÖFFNUNG P1
ј
4 ROT SICHERHEITSENDSCHALTER SCHLIESSUNG SE
љ
3 WEISS ENDSCHALTER SCHLIESSUNG E
љ
2 ROT SICHERHEITSENDSCHALTER ÖFFNUNG SE
ј
1 GRÜN ENDSCHALTER ÖFFNUNG E
ј
Endschalteranschluss
Sicherheitskette
Einstellschüssel
