Nice Toona TO7024 Instructions And Warnings For Installation And Use

FR
Français – 5
Toona
série
7

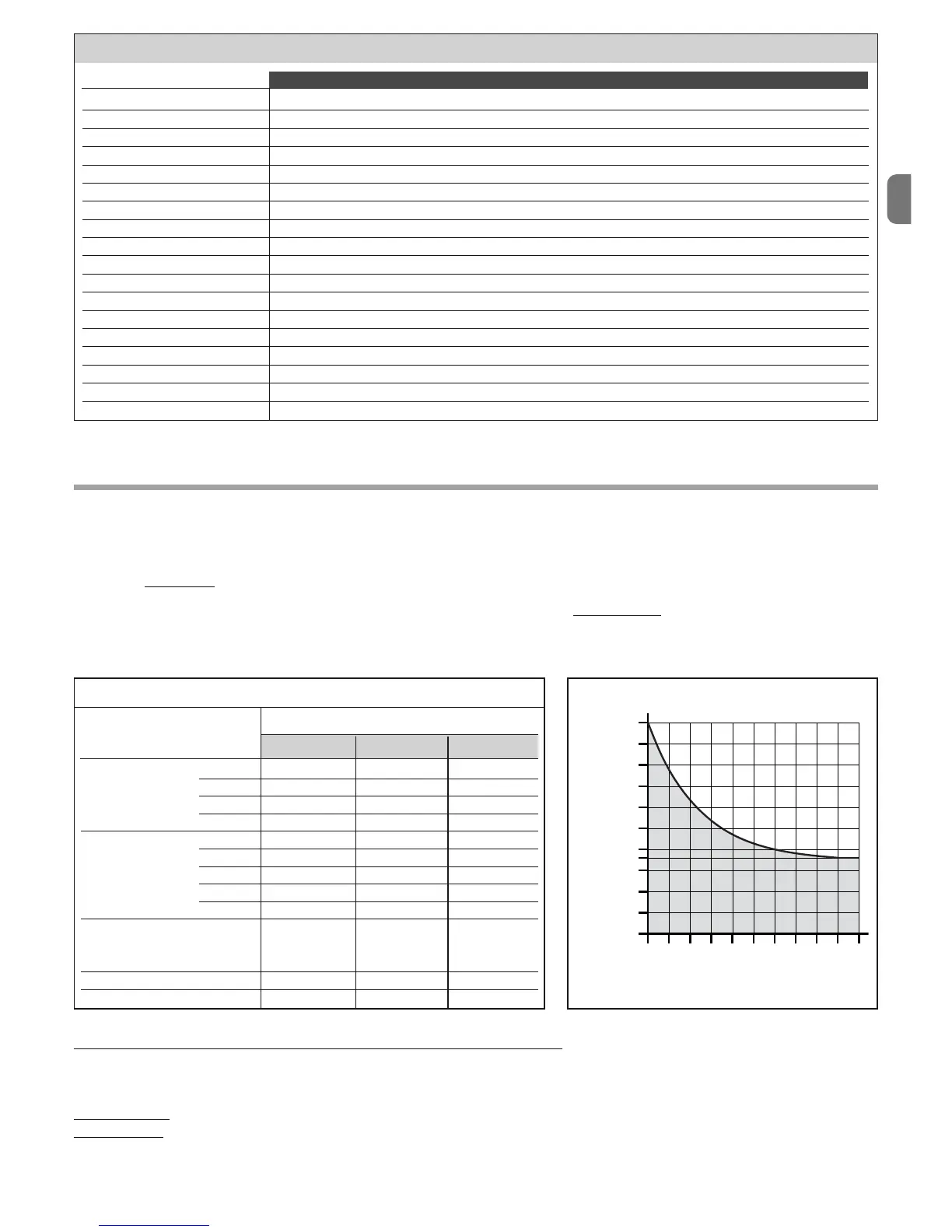

Typologie motoréducteur électromécanique pour grilles ou portails avec vantaux à battants
Alimentation 24 Vcc
Absorption maximum 5 A
Absorption nominale 2,5 A
Puissance maximum absorbée 120 W
Puissance nominale absorbée 60 W
Indice de protection IP 44
Course 584 mm
Vitesse à vide 0,013 m/s
Vitesse en charge 0,011 m/s
Force maximum 2 700 N
Force nomina 1 400 N
Température de fonctionnement de -20 °C à +50 °C
Cycles/h à la force nominalel 41
Durabilité estimée entre environ 80 000 et 250 000 cycles de manœuvres, en fonction des conditions indiquées au Tableau 2
Classe d’isolation F
Dimensions (mm) 1200 x 128 x 150 h
Poids 15 kg
TO7024
Durabilité du produit
La durabilité est la vie économique moyenne du produit. La valeur de la durabilité est fortement influencée par l’indice d’usure des manœuvres effectuées par l’au-
tomatisme: à savoir la somme de tous les facteurs qui contribuent à l’usure du produit (voir Tableau 2).
Pour déterminer la durabilité probable de votre automatisme, procédez de la façon suivante:
01. Calculez l’indice d’usure en faisant la somme entre les valeurs en pourcentage des postes présents au Tableau 2.
02. Dans le Graphique A, à partir de la valeur qui a été trouvée, tracez une ligne verticale jusqu’à ce qu’elle croise la courbe; à partir de ce point, tracez une ligne
horizontale jusqu’à ce qu’elle croise la ligne de “cycles de manœuvres”. La valeur déterminée est la durabilité estimée
de votre produit.
L’estimation de durabilité est effectuée sur la base des calculs de projet et des résultats des essais effectués sur les prototypes. En effet, s’agissant d’une estima-
tion, celle-ci ne saurait représenter une quelconque garantie quant à la durée effective du produit.
Exemple du calcul de durabilité d’un motoréducteur Toona série 5 (voir Tableau 2 et Graphique A)
:
- poids du vantail = 350 kg (indice d’usure = 10%)
- longueur du vantail = 3,5 n (indice d’usure = 10%)
- aucune autre élément de fatigue présent
Indice d’usure total
= 20%
Durabilité estimée
= 160 000 cycles de manœuvre
0
0
50.000
80.000
100.000
150.000
200.000
250.000
10 20 30405060708090100
Toona 4 Toona 5 Toona 7
Indice d’usure
> 200 Kg 10 % 0 % 0 %
Poids du vantail:
> 300 Kg 20 % 10 % 0 %
> 400 Kg 30 % 20 % 10 %
> 500 Kg - 30 % 20 %
2 - 3 m 20 % 0 % 0 %
Longueur
3 - 4 m - 10 % 0 %
du vantail:
4 - 5 m - 20 % 10 %
5 - 6 m - - 20 %
6 - 7 m - - 30 %
Température ambiante
supérieure à 40 °C ou inférieure
20 % 20 % 20 %
à 0 °Cou humidité supérieure
à 80 %
Vantail borgne: 15 % 15 % 15 %
Installation dans zone ventouse: 15 % 15 % 15 %
TABLEAU 2
GRAPHIQUE A
Indice d’usure (%)
cycles de manœuvres
