ES
Español – 5

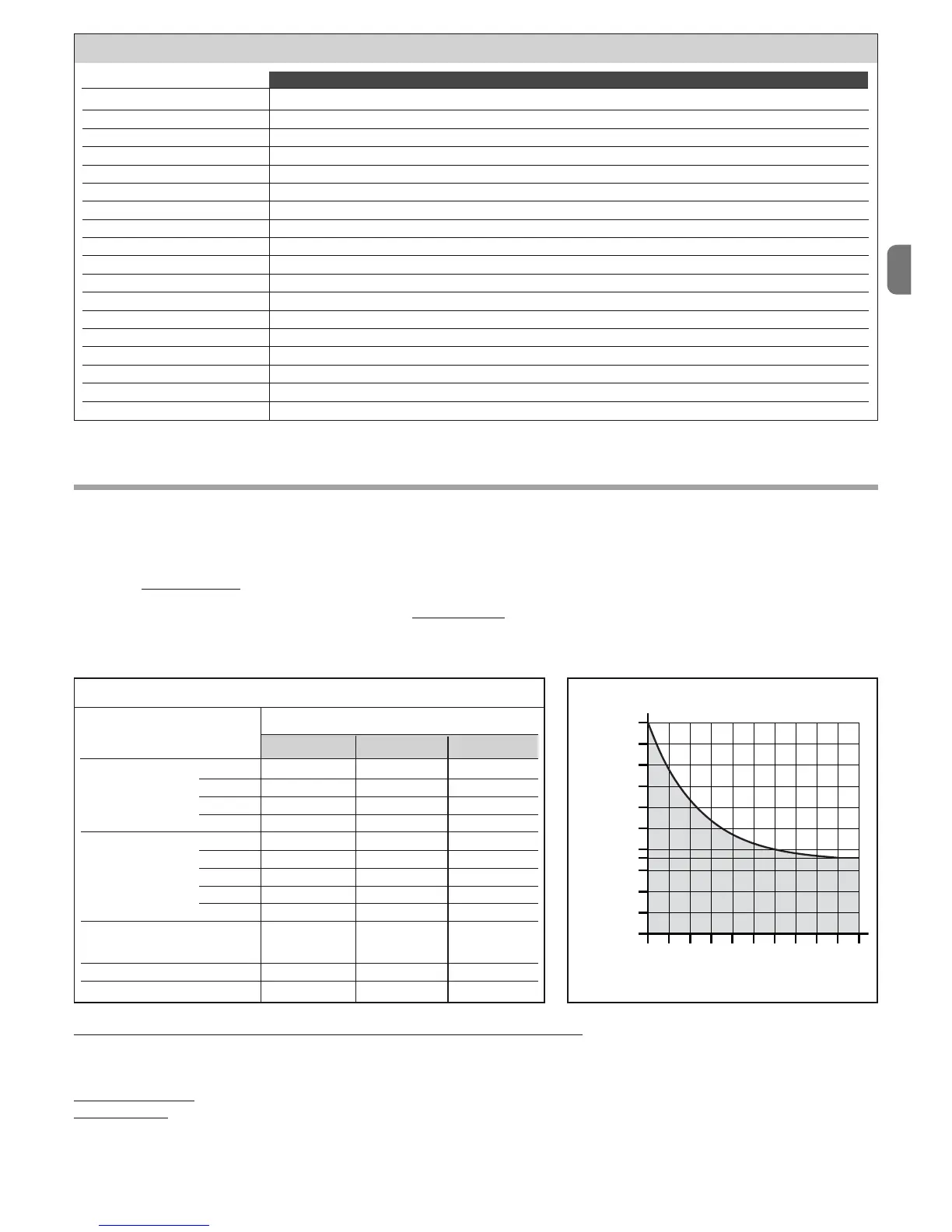

Duración del producto
La duración es la vida económica media del producto. El valor de duración está muy influido por el índice de desgaste de las maniobras efectuadas por el auto-
matismo: esto es, la suma de todos los factores que contribuyen al desgaste del producto (véase Tabla 2).
Para establecer la duración probable de su automatismo, siga los siguientes pasos:
01. Calcule el índice de desgaste sumando entre ellos los valores en porcentajes de las voces presentes en la Tabla 2;
02. En el GRÁFICO A con el valor que se acaba de calcular, trace una línea vertical hasta cruzar la curva; desde este punto trace una línea horizontal hasta cru-
zar la línea de los “ciclos de maniobras”. El valor determinado es la duración estimada
de su producto.
La estimación de duración se realiza según cálculos de diseño y de los resultados de pruebas efectuadas en prototipos. De hecho, dado que es una estimación,
no representa ninguna garantía sobre la efectiva duración del producto.
Ejemplo de cálculo de duración de un motorreductor Toona serie 5 (consulte la Tabla 2 y el Gráfico A)
:
- peso de la hoja = 350 Kg. (índice de desgaste = 10%)
- longitud de la hoja = 3,5 m (índice de desgaste = 10%)
- no presentes otros elementos de fatiga
Índice de desgaste total = 20%
Duración estimada
= 160.000 ciclos de maniobra
Toona 4 Toona 5 Toona 7
Índice de desgaste
> 200 Kg 10 % 0 % 0 %
Peso de la hoja:
> 300 Kg 20 % 10 % 0 %
> 400 Kg 30 % 20 % 10 %
> 500 Kg - 30 % 20 %
2 - 3 m 20 % 0 % 0 %
Longitud
3 - 4 m - 10 % 0 %
de la hoja:
4 - 5 m - 20 % 10 %
5 - 6 m - - 20 %
6 - 7 m - - 30 %
Temperatura ambiente superior
a 40°C o inferior a 0°C o 20 % 20 % 20 %
humedad superior a 80%
Hoja ciega: 15 % 15 % 15 %
Instalación en zona ventosa: 15 % 15 % 15 %
TABLA 2
GRÁFICO A
Índice de desgaste (%)
ciclos de maniobras
Toona serie 7
Tipo motorreductor electromecánico para puertas o portones de hojas batientes
Alimentación 24 Vcc
Absorción máxima 5 A
Absorción nominal 2,5 A
Potencia máxima absorbida 120 W
Potencia nominal absorbida 60 W
Grado de protección IP 44
Recorrido 584 mm
Velocidad en vacío 0,013 m/s
Velocidad con carga 0,011 m/s
Fuerza máxima 2700 N
Fuerza nominal 1400 N
Temperatura de funcionamiento desde - 20 °C a + 50 °C
Ciclos h con la fuerza nominal 41
Duración estimada entre 80.000 y 250.000 aproximadamente ciclos de maniobras según las condiciones indicadas en la Tabla 2
Clase de aislamiento F
Dimensiones (mm) 1200 x 128 x 150 h
Peso 15 Kg
TO7024
