DE
Deutsch – 5

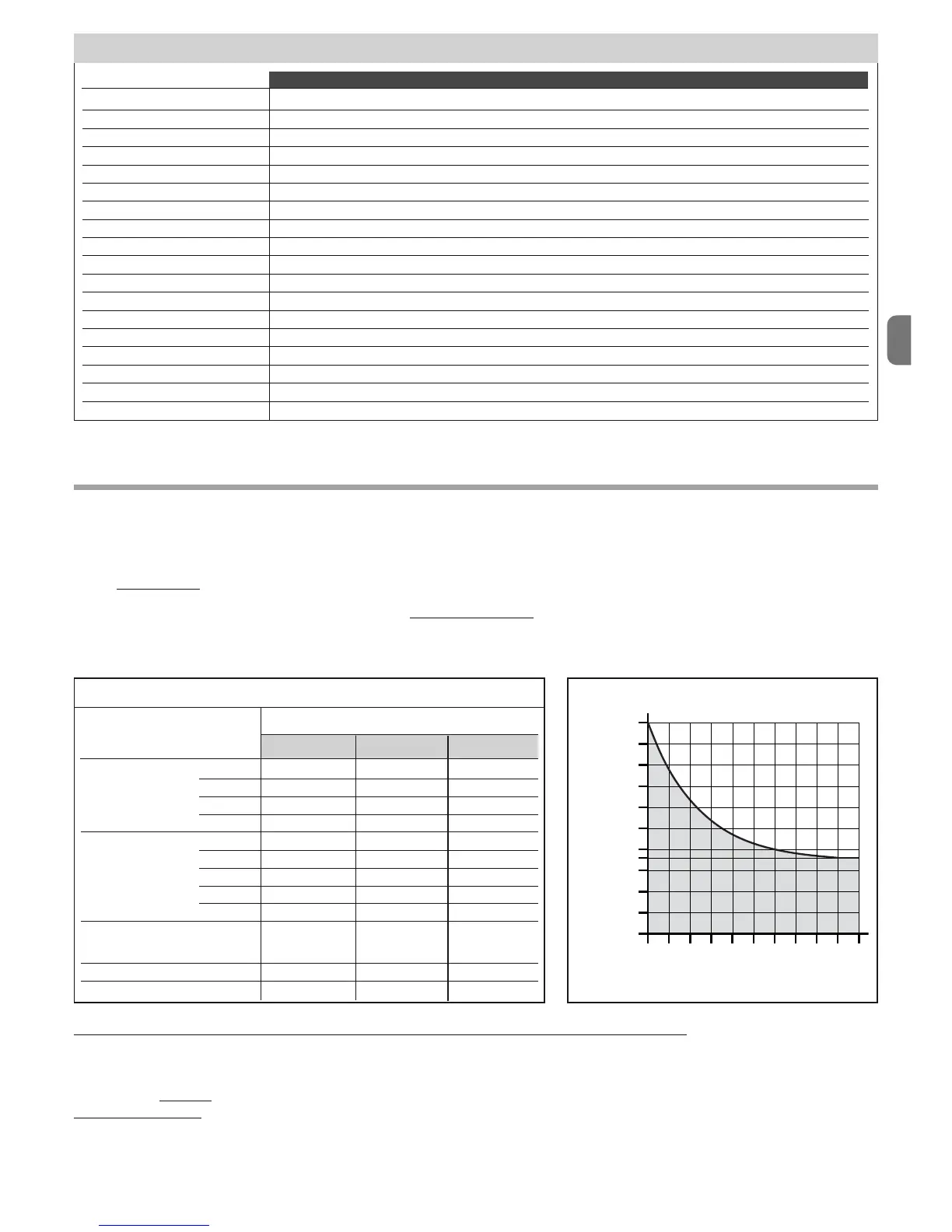

Toona Serie 7
Typologie elektromechanischer Antrieb mit Untersetzungsgetriebe für Flügeltore
Speisung 24 Vdc
Bedarfsspitze 5 A
Nennaufnahme 2,5 A
Max. Leistungsaufnahme 120 W
Nominale Leistungsaufnahme 60 W
Schutzgrad IP 44
Lauf 584 mm
Leergeschwindigkeit 0,013 m/s
Belastungsgeschwindigkeit 0,011 m/s
Höchstkraft 2700 N
Nennkraft 1400 N
Betriebstemperatur da - 20 °C a + 50 °C
Zyklen/Stunde bei Nennkraft 41
Beständigkeit geschätzt zwischen ca. 80.000 und 250.000 Betätigungszyklen gemäß den in Tabelle 2 angeführten Bedingungen
Isolierklasse F
Abmessungen (mm) 1200 x 128 x 150 h
Gewicht 15 Kg
TO7024
Beständigkeit des Produkts
Die Beständigkeit ist die durchschnittliche Brauchbarkeitsdauer des Produkts. Der Beständigkeitswert wird stark durch den Belastungsindex der von der Antriebs-
automatik ausgeführten Manöver, d.h. die Summe aller zum Verschleiß des Produkts beitragenden Faktoren, beeinflusst (siehe Tabelle 2).
Um die wahrscheinliche Lebensdauer Ihrer Antriebsautomatik zu bestimmen, gehen Sie folgendermaßen vor:
01. Den Belastungsindex berechnen, indem Sie die Prozentwerte der in Tabelle 2 enthaltenen Posten summieren;
02. In Schaubild A vom eben gefundenen Wert eine senkrechte Linie ziehen, bis Sie auf die Kurve treffen, danach eine waagrechte Linie ziehen, bis Sie auf die
Linie der “Betätigungszyklen” treffen. Der bestimmte Wert stellt die geschätzte Lebensdauer Ihres Produkts dar.
Die Lebensdauerschätzung erfolgt auf der Grundlage der Entwurfsberechnungen und der an Prototypen durchgeführten Tests. Da es sich um eine Schätzung
handelt, stellt sie natürlich keine Garantie für die tatsächliche Lebensdauer des Produkts dar.
Beispiel für die Berechnung der Beständigkeit eines Antriebs Toona Serie 5 (auf Tabelle
2 und Schaubild A Bezug nehmen):
- Torflügelgewicht = 350 Kg (Belastungsindex = 10%)
- Torflügellänge = 3,5 m (Belastungsindex = 10%)
- keine weiteren Belastungselemente vorhanden
Belastungsindex insgesamt = 20%
Geschätzte Beständigkeit
= 160.000 Betätigungszyklen
0
0
50.000
80.000
100.000
150.000
200.000
250.000
10 20 30405060708090100
Toona 4 Toona 5 Toona 7
Belastungsindex
> 200 Kg 10 % 0 % 0 %
Torflügelgewicht:
> 300 Kg 20 % 10 % 0 %
> 400 Kg 30 % 20 % 10 %
> 500 Kg - 30 % 20 %
2 - 3 m 20 % 0 % 0 %
3 - 4 m - 10 % 0 %
Torflügellänge:
4 - 5 m - 20 % 10 %
5 - 6 m - - 20 %
6 - 7 m - - 30 %
Umgebungstemperatur über
40°C oder unter 0°C 20 % 20 % 20 %
oder Feuchtigkeit über 80%
Blinder Torflügel: 15 % 15 % 15 %
Installation in windigem Gebiet: 15 % 15 % 15 %
TABELLE 2
SCHAUBILD A
Belastungsindex (%)
Betätigungszyklen
