Nice Toona TO7024 Instructions And Warnings For Installation And Use

PL
Polski – 5

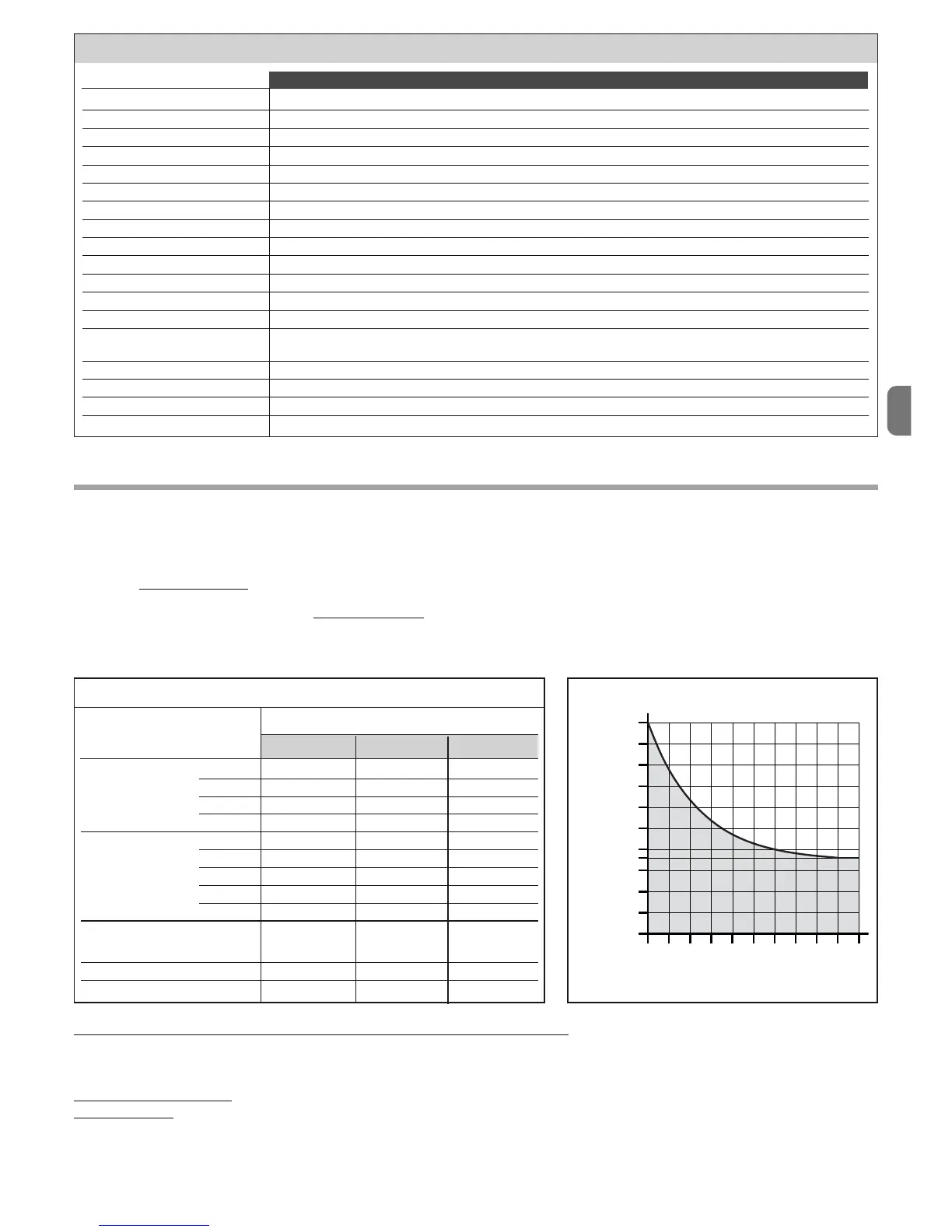

Toona seria 7
Typ motoreduktor elektromechaniczny do bram i drzwi skrzydłowych
Zasilanie 24 Vdc
Pobór maksymalny 5 A
Pobór znamionowy 2,5 A
Moc maksymalna pobrana 120 W
Moc minimalna pobrana 60 W
Stopień ochrony IP 44
Przebieg 584 mm
Prędkość bez obciążenia 0,013 m/s
Prędkość z obciążeniem 0,011 m/s
Siła maksymalna 2700 N
Siła znamionowa 1400 N
Temperatura funkcjonowania da - 20 °C a + 50 °C
Cykle godzinowe przy sile
41
znamionowej
Trwałość szacowana na ok 80.000 i 250.000 cykli manewrów, wg. war. przedst. w Tabeli 2
Klasa izolacji F
Rozmiary (mm) 1200 x 128 x 150 h
Ciężar 15 Kg
TO7024
Trwałość produktu
Trwałość to średni okres żywotności produktu. Wartość trwałości jest zależna od wskaźnika uciążliwości manewrów wykonanych przez automat: czyli sumą
wszystkich faktorów składających się na zużycie produktu (patrz Tabela 2).
Aby ustalić możliwą trwałość waszego automatu należy postępować w następujący sposób:
01. Obliczyć wskaźnik uciążliwości dodając wartości w procentach znajdujące się w Tabeli 2;
02. W Schemacie A od otrzymanej wartości, zaznaczyć pionowa linię , aż do skrzyżowania krzywej; z tego punktu zaznaczyć linię pionową, aż do skrzyżowania
linii “cykle manewrów”. Otrzymana wartość jest szacowaną trwałością
waszego produktu.
Szacowanie trwałości jest wykonywane na podstawie obliczeń projektowych i wyników prób przeprowadzonych na prototypach. Będąc wartością szacunkową,
nie gwarantuje rzeczywistej trwałości produktu.
Przykład obliczania trwałości motreduktora Toona seria
5 (Odnieść się do Tabeli 2 i do schematu A):
- ciężar skrzydła = 350 Kg (wskaźnik uciążliwości = 10%)
- długość skrzydła = 3,5 m (wskaźnik uciążliwości = 10%)
- brak innych elementów zużycia
Całkowity wskaźnik uciążliwości = 20%
Szacowana twałość
= 160.000 cykli manewru
0
0
50.000
80.000
100.000
150.000
200.000
250.000
10 20 30405060708090100
Toona 4 Toona 5 Toona 7
Wskaźnik uciążliwości
> 200 Kg 10 % 0 % 0 %
Ciężar skrzydła:
> 300 Kg 20 % 10 % 0 %
> 400 Kg 30 % 20 % 10 %
> 500 Kg - 30 % 20 %
2 - 3 m 20 % 0 % 0 %
Długość
3 - 4 m - 10 % 0 %
skrzydła:
4 - 5 m - 20 % 10 %
5 - 6 m - - 20 %
6 - 7 m - - 30 %
Temperatura otoczenia wyższa
od 40˚C lub niźsza od 0˚C, 20 % 20 % 20 %
lub wilgotno wyźsza od 80%
Ślepe skrzydło: 15 % 15 % 15 %
Montaż w strefie wietrznej: 15 % 15 % 15 %
TABELA 2
SCHEMAT A
Wskaźnik uciążliwości (%)
Cykle manewrów
