Nice UST1-FU - Impostazione Della Velocità

10 – Italiano
IT
IMPOSTAZIONE DELLA VELOCITÀ
UST1 FU
POTENZIOMETRO 2
POTENZIOMETRO 3
POTENZIOMETRO 1
Com
E1
E2
E3
9
7
8
X11
+12V -
morsetto
20
INV.
K2/N
K2/L1
SU
-
E1
GIU’
-
E2
STOP
-
E3
+10V
-
9
AIN
-
8
COM
-
7
1
PE
3
10
9 8 7 6 5 4
B2
U
X2
B1
V
J11
J10
INVERTER
Collegamento INVERTER
monofase
PE
U
V
W
L1
L3
L2
J11
INVERTER
Collegamento
INVERTER trifase
B2B1
J10
morsetto morsetto morsetto
morsetto
morsetto
morsetto
INV.
INV.
INV.
INV.
INV.
INV.
INV.

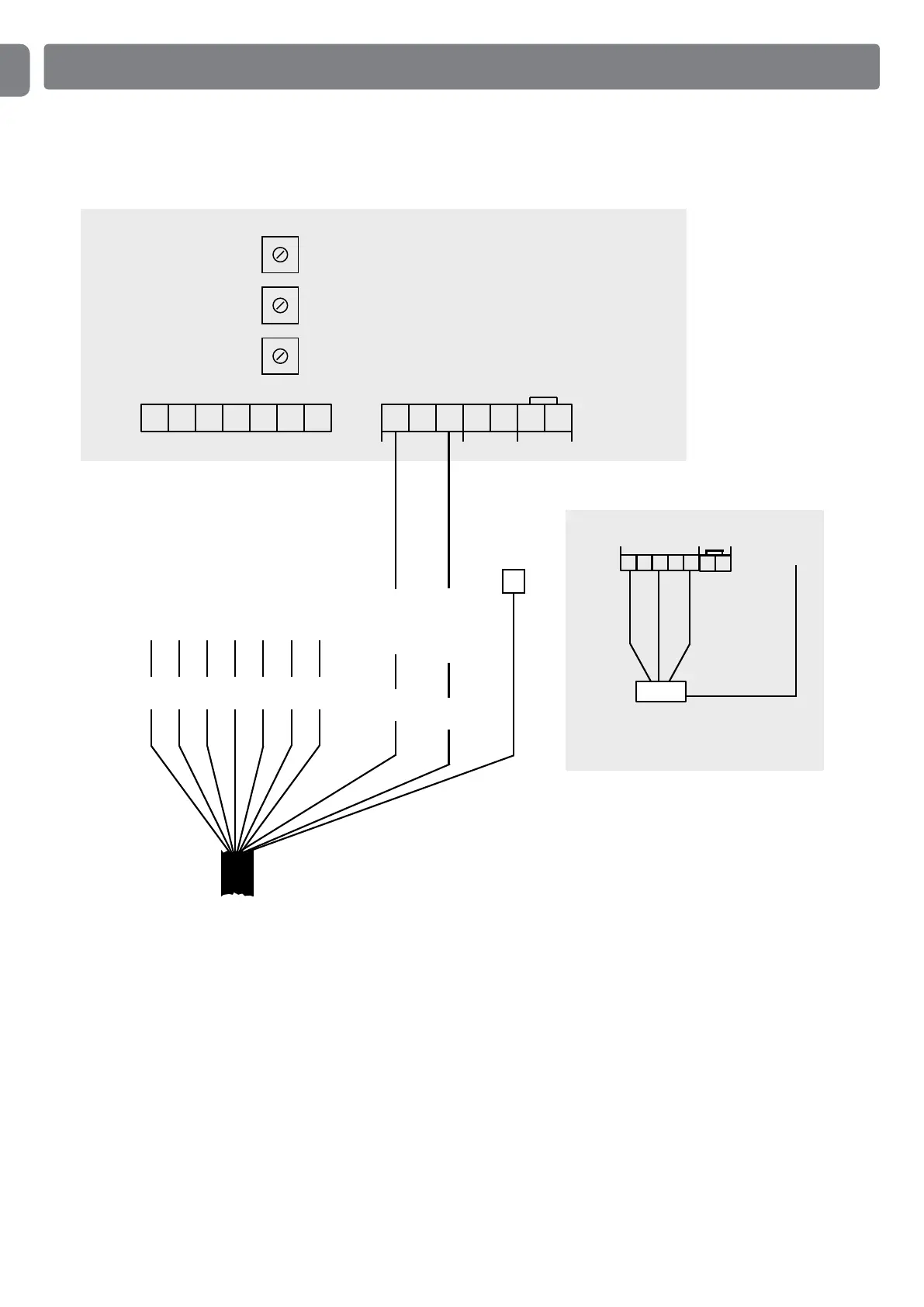

Sulla centrale di comando UST1-FU si trovano 3 potenziometri.
Con il potenziometro 1 si può impostare il movimento lento in entrambe le direzioni. Con i potenziometri 2 e 3 è
possibile impostare a parte rispettivamente la velocità di sollevamento e quella di discesa.
