Nice UST1-FU - Ajustes de las Funciones Automáticas

6 – Español
ES

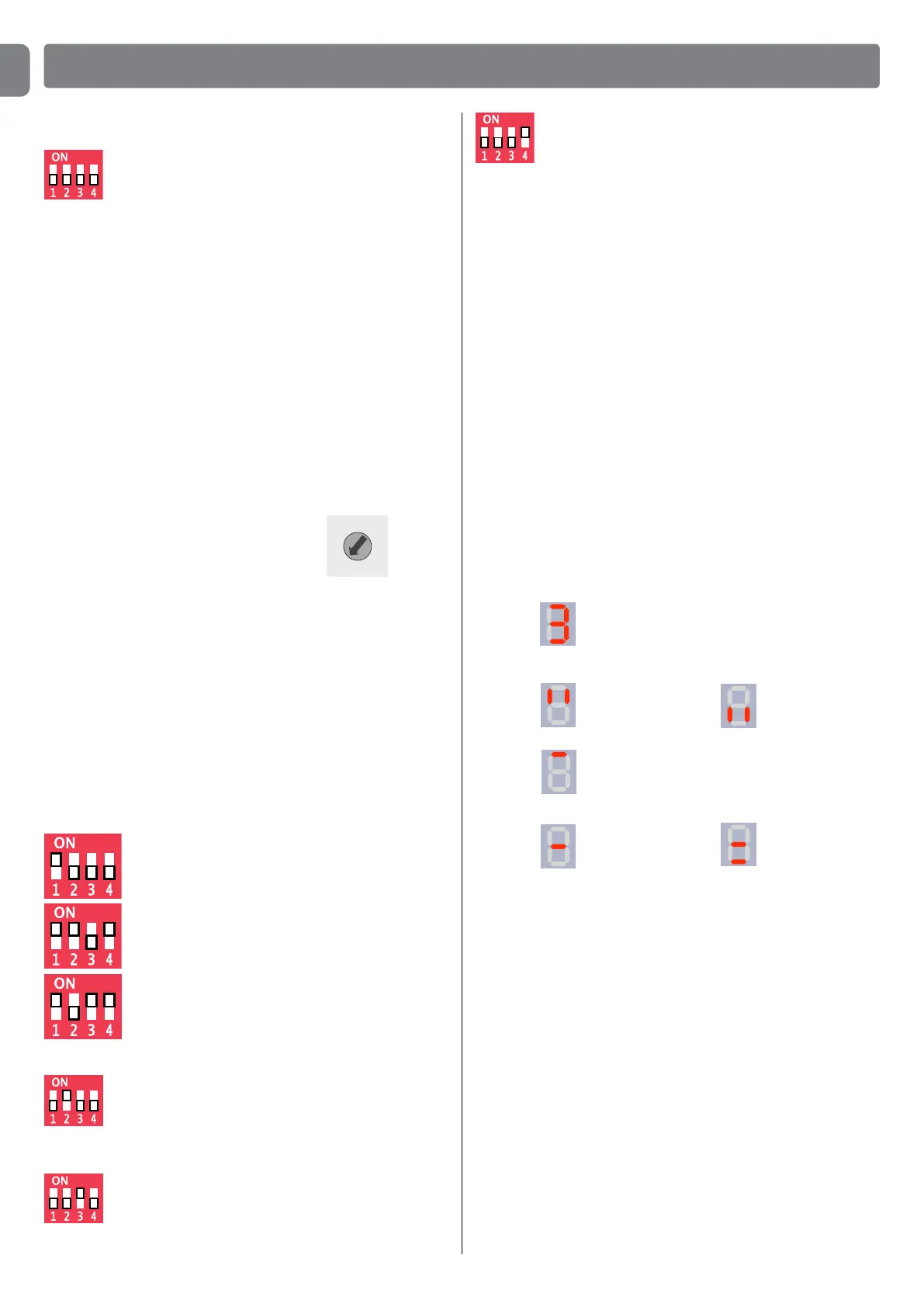

AJUSTES DE LAS FUNCIONES AUTOMÁTICAS
Cierre automático
El cierre automático se ajusta en el selector S2.
Los tiempos de cierre se pueden ajustar en un valor comprendido
entre 0 y 240 segundos.
Función especial:
en presencia de una barrera fotoeléctrica, después del pasaje, el
tiempo se reduce 5 segundos.
Ajuste de tiempo
0 Cierre automático desactivado
1 5 segundos
2 10 segundos
3 20 segundos
4 30 segundos
5 45 segundos
6 60 segundos
7 90 segundos
8 120 segundos
9 240 segundos
5
4
6
3
7
2
8
1
9
0
Interruptor de
rotación s2
Función de inversión de marcha
DIP 4 = ON
Si durante el movimiento de baja se acciona el
borde sensible, la puerta se bloquea e invierte el
sentido de movimiento durante unos 50cm.
DIP 4 = OFF
Si durante el movimiento de baja se acciona el
borde sensible, la puerta se bloquea y alcanza la
posición nal superior.
Adaptación automática al terreno
DIP 2 = ON
Esta función puede ser utilizada sólo en
presencia de un sensor SBA.
Semáforo de aviso previo
DIP 3 = ON
Con esta función el semáforo rojo (bornes
1+2) comienza a parpadear 3 segundos
antes del cierre de la puerta.
Signicado de los mensajes en el display
Segmento superior:
parpadeante --> ajuste de la posición nal superior en curso
encendido --> ajuste de la posición nal superior terminado
Segmento inferior:
parpadeante --> ajuste de la posición nal inferior en curso
encendido --> ajuste de la posición nal inferior terminado
movimiento hacia movimiento
ARRIBA, hacia ABAJO,
posición nal superior,
interruptor de tope posición nal
preliminar, inferior.
Error 3
por ejemplo, borde sensible disparado
En condiciones de ejercicio normales,
en el display se visualiza el estado de la
puerta y/o el número del error presente.
Funciones operativas
En condiciones de ejercicio normales, en
el display se visualiza el estado de la
puerta y/o el número del error presente.
¡Poner todos los interruptores DIP en la
posición OFF!
Visualización de las averías (representada por un parpadeo):
1 Circuito de seguridad
2 Borde sensible inferior roto
3 Borde sensible inferior disparado
4 Posición nal inferior no alcanzada
(límite de tiempo)
5 Posición nal superior no alcanzada
(límite de tiempo)
6 Sentido de rotación del motorreductor
erróneo
7 Desactivación de la fuerza en subida
8 Puerta en el sector del interruptor de tope
de seguridad
9 La puerta no se encuentra en una de las
posiciones nales
imposible corregir la posición nal
0 Error del interruptor de tope digital
Funciones de los interruptores DIP en la
tarjeta base
DIP 1 "ON" y 2, 3, 4 "OFF"
Ajuste de las posiciones nales
DIP 1, 2, 4 "ON" y 3 "OFF"
Ajuste de precisión de la posición nal
(aumento)
DIP 1, 3, 4 "ON" y 2 "OFF"
Ajuste de precisión de la posición nal
(disminución)
ADVERTENCIA:
Por medio del módulo K5 es posible alargar la duración del tiempo
de espera (con selector en posición de 6 a 9) de un factor a elegir. El
parámetro a utilizar es el P28.
